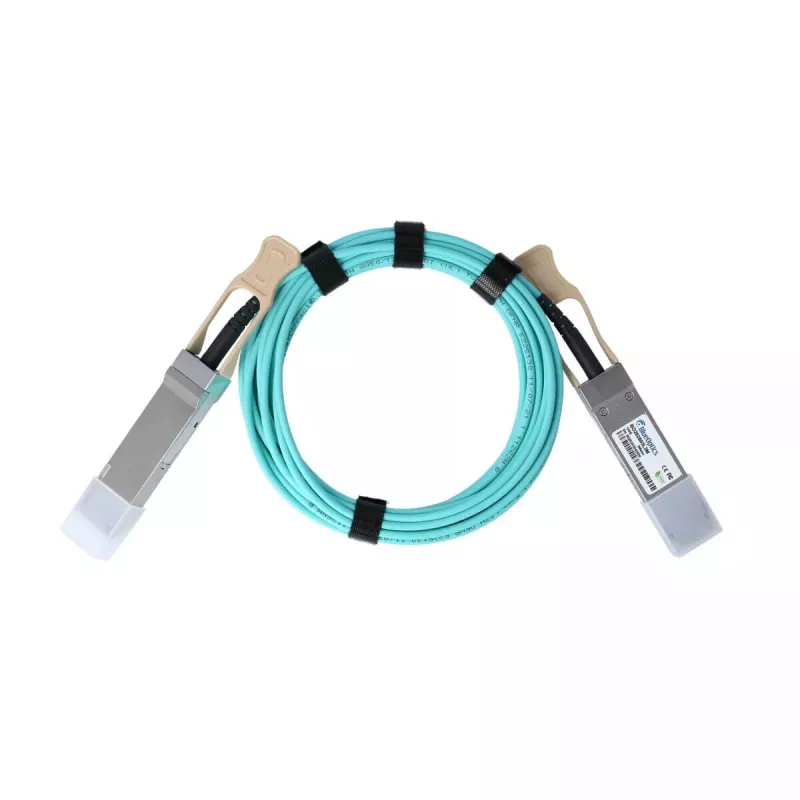

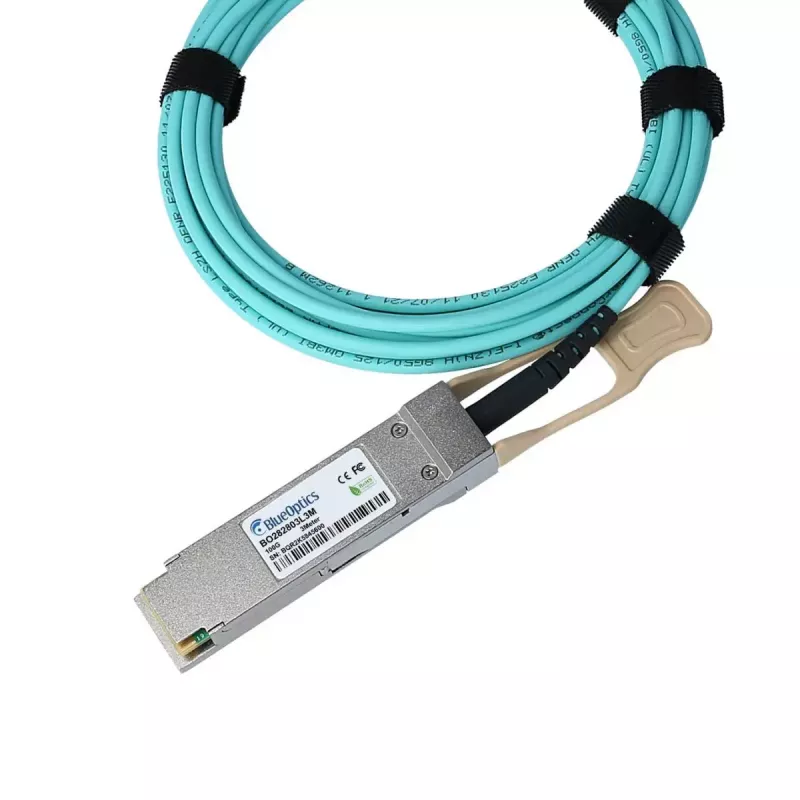

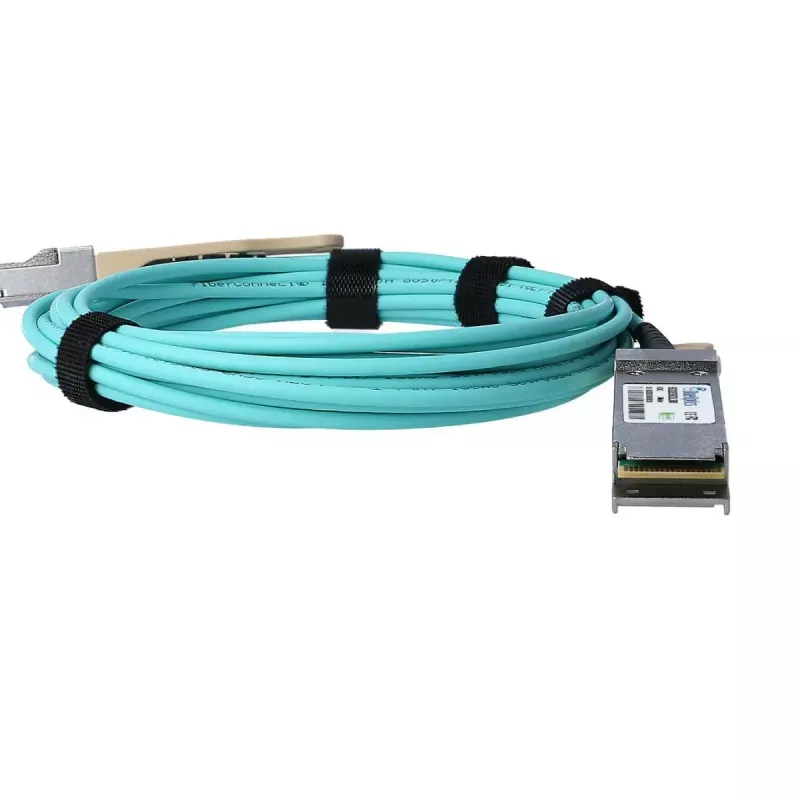

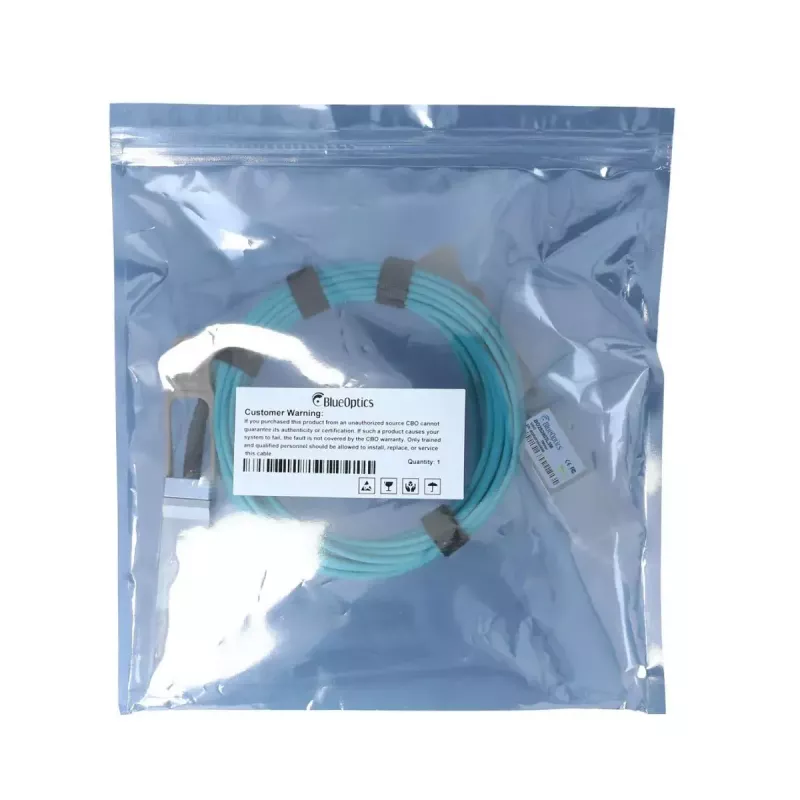

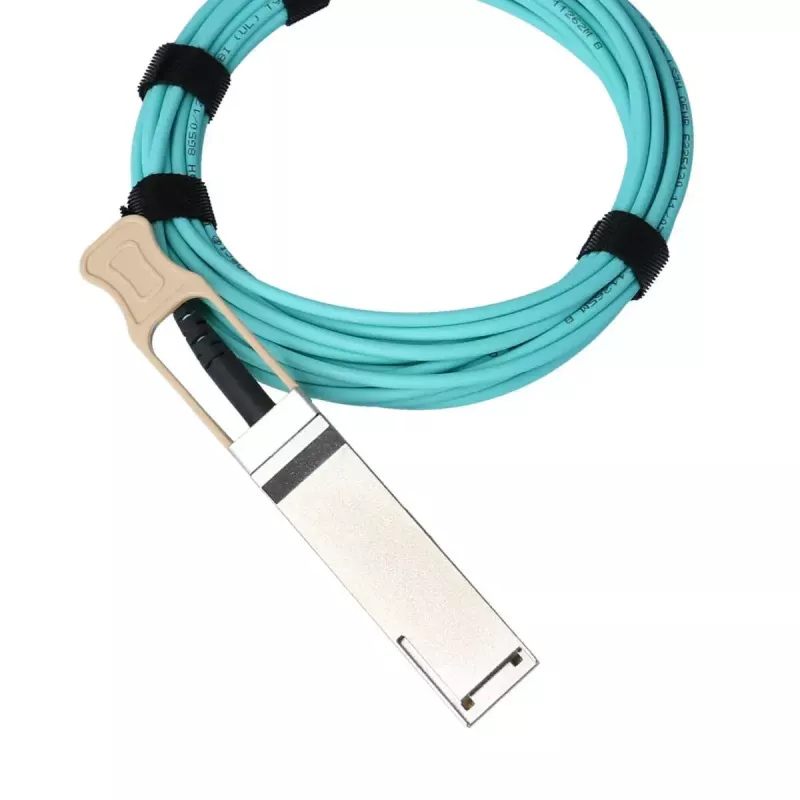

BlueOptics MFA1A00-C005-BO kabel InfiniBand/światłowodowy 5 m QSFP28 Męski/Męski

Kabel BlueOptics MFA1A00-C005-BO InfiniBand/światłowodowy 5 m QSFP28 Męski/Męski to 5-metrowy aktywny kabel optyczny (AOC) ze złączami QSFP28 zaprojektowany do szybkiej transmisji danych w centrach danych i środowiskach HPC. Realizuje połączenie QSFP28-do-QSFP28 kompatybilne z aplikacjami 100GBASE-SR4, wykorzystując światłowód wielomodowy ze zintegrowaną elektroniką nadajnika i odbiornika na każdym końcu do przesyłania sygnałów optycznych. Kabel jest przeznaczony do użytku ze platformami sprzętowymi obsługującymi moduły QSFP28 100G AOC i nadaje się do łączy 100 Gbps na krótkie odległości przez światłowód wielomodowy.

Zalety

Kabel zapewnia fabrycznie zakończone połączenie optyczne, które eliminuje potrzebę stosowania oddzielnych transceiverów i kabli krosowych, zmniejszając tłumienność wtrąceniową i upraszczając instalację. Zbudowany zgodnie ze specyfikacjami QSFP28 AOC kompatybilnymi z MSA, konstrukcja integruje nadajniki i odbiorniki optyczne do obsługi jednoczesnych kanałów wysyłania i odbierania oraz zawiera funkcję cyfrowego monitorowania diagnostycznego (DDM/DOM) do monitorowania w czasie rzeczywistym napięcia zasilania, prądu/polaryzacji lasera, mocy optycznej i temperatury, jeśli jest to obsługiwane przez sprzęt hosta. Zmontowana konstrukcja AOC zmniejsza podatność na zakłócenia elektromagnetyczne i oferuje przewidywalne charakterystyki łącza dla aplikacji 100G na krótkie odległości.

Zastosowanie

• Połączenia między portami QSFP28 w przełącznikach i routerach centrów danych
• Połączenia węzłów klastrów obliczeniowych wysokiej wydajności (HPC)
• Połączenia systemów pamięci masowej wymagające łączy 100G na krótkie odległości
• Łącza Top-of-Rack (ToR) i warstwy agregacji do 5 m

Kluczowe specyfikacje

• Długość: 5 metrów
• Typ złącza: QSFP28 męski na QSFP28 męski
• Typ transmisji: Aktywny kabel optyczny (AOC) przez światłowód wielomodowy
• Maksymalna obsługiwana szybkość transmisji danych: 100 Gbps (aplikacje 100GBASE-SR4)
• Wsparcie dla cyfrowego monitorowania diagnostycznego (DDM/DOM) zgodnie z MSA SFF-8472, jeśli host obsługuje tę funkcję
• Zaprojektowany do łączy światłowodowych wielomodowych na krótkie odległości

Sposób użycia

Podłącz złącza QSFP28 do kompatybilnych portów QSFP28 w sprzęcie sieciowym lub adapterach serwerowych, upewniając się, że port obsługuje aktywne kable optyczne i sygnalizację 100GBASE-SR4. Sprawdź, czy oprogramowanie układowe i sterowniki sprzętu hosta umożliwiają działanie AOC i, jeśli to konieczne, włącz lub odpytaj informacje DDM/DOM za pomocą narzędzi zarządzania. Poprowadź kabel, unikając ostrych zagięć i naprężeń mechanicznych; kable AOC wielomodowe wymagają odpowiedniego promienia gięcia i bezpiecznego mocowania, aby zapobiec uszkodzeniom. Nie jest wymagane terminowanie w terenie.

Zalecenia

Przed wdrożeniem potwierdź kompatybilność urządzenia z QSFP28 AOC i sprawdź, czy host obsługuje DDM/DOM, jeśli wymagana jest diagnostyka. Zachowaj minimalny promień gięcia i unikaj ciasnych kanałów lub załamań. W środowiskach o wysokiej dostępności zweryfikuj łącza po instalacji za pomocą diagnostyki hosta lub sprzętu testowego i przechowuj zapasowe przetestowane kable AOC dostępne do szybkiej wymiany.
