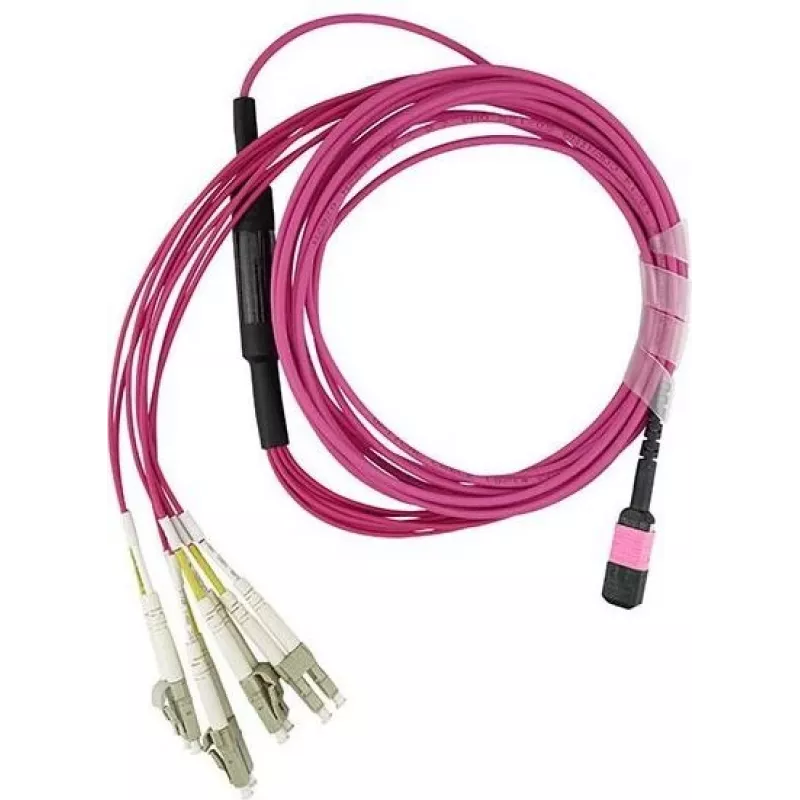

BlueOptics MPO–4xDuplex LC Multimode Breakout Patch kabel MCA7J60-C010, 10 m, OM4 G50/125µm, 3.0 mm LSZH, 8‑żyłowy, MPO (bez pinów) do 4× Duplex LC/UPC

BlueOptics MPO–4xDuplex LC Multimode Breakout Patch kabel MCA7J60-C010 to fabrycznie zakończony zespół światłowodowy przeznaczony do łączy optyki równoległej i okablowania szkieletowego o wysokiej gęstości w centrach danych i sieciach korporacyjnych. Kabel posiada złącze MPO (bez pinów) na jednym końcu i cztery złącza duplex LC/UPC na drugim, wykorzystując światłowód wielomodowy OM4 (50/125 µm) na ośmiu żyłach. Długość 10 m i osłona LSZH 3,0 mm w kolorze magenta zapewniają wyraźną identyfikację i zmniejszone wydzielanie dymu w przypadku pożaru. Zespół jest dostarczany z protokołem pomiarowym dokumentującym parametry optyczne.

Zalety

Ten kabel rozgałęźny wielomodowy oferuje kompaktowe, zakończone fabrycznie rozwiązanie do łączenia linii szkieletowych MPO z wieloma portami LC bez konieczności terminacji na miejscu. Światłowód OM4 zapewnia lepszą szerokość pasma i zredukowaną dyspersję modalną w aplikacjach równoległych na krótkim zasięgu. Materiał osłony LSZH minimalizuje toksyczne gazy i dym w zamkniętych przestrzeniach, a średnica 3,0 mm równoważy elastyczność i ochronę mechaniczną. Złącze MPO bez pinów zmniejsza ryzyko uszkodzenia pinów podczas przenoszenia i upraszcza łączenie z adapterami MPO akceptującymi złącza bezpinowe.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Poprowadź kabel odpowiednimi ścieżkami zarządzania okablowaniem, unikając ciasnych zagięć i zgnieceń. Podłącz koniec MPO (bez pinów) do kompatybilnego złącza szkieletowego MPO lub kasety akceptującej złącza bezpinowe, zapewniając właściwą orientację i pewne osadzenie. Włóż cztery złącza duplex LC/UPC do docelowych portów LC lub adapterów panelu krosowniczego. Zweryfikuj połączenia zgodnie z dostarczonym protokołem pomiarowym lub przeprowadź dodatkowe testy za pomocą sprzętu do testów optycznych, aby potwierdzić tłumienie wtrąceniowe i ciągłość kanału.

Zalecenia

Zachowaj minimalny promień gięcia określony przez producenta (zwykle kilkukrotność średnicy kabla) i trzymaj osłony przeciwpyłowe na nieużywanych złączach. Przed połączeniem używaj narzędzi do czyszczenia MPO i środków do czyszczenia złączy LC, aby zapewnić niskie straty. W przypadku zautomatyzowanej lub szybkiej optyki równoległej postępuj zgodnie z wytycznymi dostawcy sprzętu dotyczącymi polaryzacji światłowodu i mapowania wstęg, aby zapewnić prawidłowe dopasowanie kanałów.
