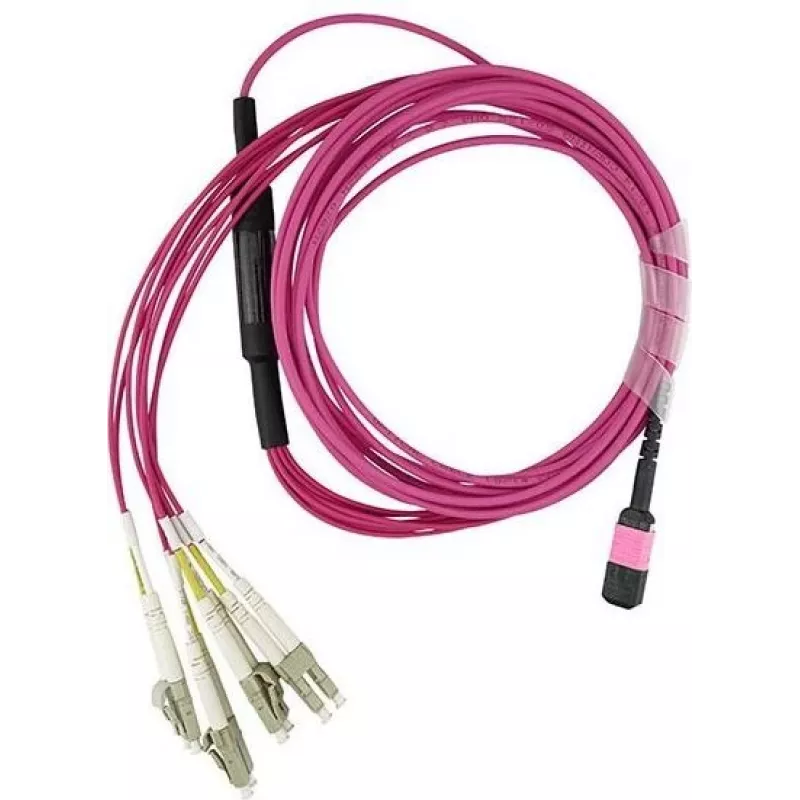

BlueOptics MPO/UPC na 4×Duplex LC/UPC OM4 Wielomodowy Kabel Rozgałęźny Patchcord 3,0 m, 50/125 µm, LSZH magenta, MPO bez kołków, 8 rdzeni (MCA7J70-C003-BO)

BlueOptics MPO/UPC na 4×Duplex LC/UPC OM4 Wielomodowy Kabel Rozgałęźny Patchcord, 3,0 m, to fabrycznie zakończony zespół światłowodowy wielomodowy zaprojektowany do połączeń trunkingowych o wysokiej gęstości i równoległych łączy optycznych. Kabel wykorzystuje wielomodowy światłowód OM4 50/125 µm z płaszczem LSZH w kolorze magenta o długości 3,0 m i zapewnia osiem rdzeni poprzez złącze MPO/UPC (bez kołków) na jednym końcu oraz cztery zakończenia duplex LC/UPC na drugim. Zespół jest dostarczany z protokołem pomiarowym, który dokumentuje tłumienność wtrąceniową i ciągłość, umożliwiając łatwą integrację w środowiskach centrów danych i sieci korporacyjnych.

Zalety

Ten kabel rozgałęźny patchcord zapewnia kompaktowe, wstępnie zakończone rozwiązanie, które skraca czas terminacji w terenie i spawania. Światłowód OM4 50/125 µm wspiera ulepszoną przepustowość modalną dla wyższych szybkości transmisji danych w łączach wielomodowych, a płaszcz LSZH minimalizuje emisję dymu i toksycznych gazów w przypadku pożaru. Konfiguracja MPO na 4×duplex LC upraszcza wdrażanie równoległych układów optycznych i paneli krosowniczych o wysokiej gęstości, a dostarczony protokół pomiarowy zapewnia śledzenie parametrów optycznych.

Odpowiednie do

Kluczowe specyfikacje

Sposób użycia

Zainstaluj kabel, podłączając koniec MPO/UPC do portu MPO w kasecie, module lub magistrali, zapewniając prawidłową orientację i dopasowanie do klucza. Poprowadź końce rozgałęzienia do docelowych portów LC i podłącz każde złącze duplex LC/UPC do odpowiedniego panelu krosowniczego lub interfejsu transceivera. Unikaj ostrych zagięć lub zgniecenia i zabezpiecz kabel odpowiednim zarządzaniem okablowaniem, aby zachować minimalny promień gięcia i utrzymać parametry optyczne. Po instalacji skorzystaj z dostarczonego protokołu pomiarowego, aby zweryfikować tłumienność wtrąceniową.

Zalecenia

Używaj kompatybilnych kaset MPO lub adapterów i upewnij się, że interfejs MPO w sprzęcie akceptuje złącze bez kołków. Zachowaj zalecany promień gięcia dla kabla wielomodowego 3,0 mm i trzymaj zaślepki przeciwpyłowe na złączach do momentu ostatecznego połączenia. W przypadku optyki równoległej dopasuj polaryzację włókien i przypisanie linii zgodnie z dokumentacją sprzętu.
