BlueOptics QDD-2X200G-2M-BL kabel InfiniBand/światłowodowy QSFP-DD 2xQSFP56 2m Męski/Męski

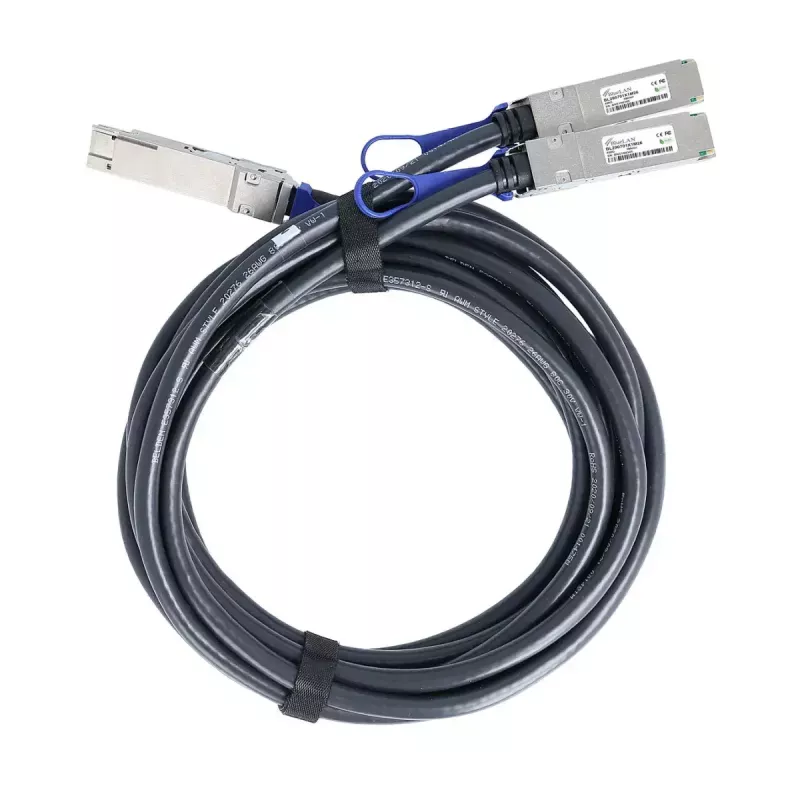

BlueOptics QDD-2X200G-2M-BL to 2-metrowy kabel do połączeń bezpośrednich (DAC) wyposażony w złącze QSFP-DD na jednym końcu i dwa złącza QSFP56 na drugim. Obsługuje transmisję elektryczną 400GBase-CR8 i 2x200GBase-CR4 przez miedź twinax z przewodami 26 AWG i jest zgodny ze standardem MSA. Zaprojektowany do szybkich łączy krótkiego zasięgu w szafach i między sąsiednimi szafami, kabel ten zapewnia niskie opóźnienia i niezawodną integralność sygnału dla połączeń InfiniBand, Ethernet i pamięci masowych.

Zalety

Kabel zapewnia łączną przepustowość do 400 Gbit/s przy użyciu układu pinów QSFP-DD na 2xQSFP56, pozostając pasywnym, co zmniejsza zużycie energii i opóźnienia w porównaniu z rozwiązaniami aktywnymi. Konstrukcja wykorzystuje standardowe materiały twinax i zgodne interfejsy mechaniczne, aby zapewnić kompatybilność ze platformami sprzętowymi obsługującymi odpowiednie okablowanie QDD/2xQSFP56. Długość 2 m jest odpowiednia do typowych połączeń między szafami lub wewnątrz szafy, a przewód 26 AWG zapewnia równowagę między elastycznością a wydajnością sygnału.

Zastosowanie

• Szybkie połączenia przełącznik-przełącznik w tej samej szafie lub sąsiednich szafach
• Łącza uplink serwerów lub systemów pamięci masowej wymagające łączy elektrycznych 400G lub 2x200G
• Struktury InfiniBand i połączenia szkieletowe Ethernet w centrach danych

Kluczowe specyfikacje

• Typ złącza: QSFP-DD (jeden koniec) na 2×QSFP56 (drugi koniec)
• Długość: 2 metry
• Transmisja: pasywna miedź twinax, 400GBase-CR8 / 2×200GBase-CR4
• Przekrój przewodu: 26 AWG
• Zgodność: układ pinów mechanicznych i elektrycznych zgodny z MSA
• Obsługiwane aplikacje: Ethernet, InfiniBand, FCoE i Fibre Channel do 400 Gbit/s na określonym dystansie

Jak używać

Zainstaluj kabel, wkładając wtyk QSFP-DD do kompatybilnego portu QSFP-DD, a dwie wtyczki QSFP56 do odpowiednich portów QSFP56. Upewnij się, że oba urządzenia obsługują pasywne połączenia DAC i zamierzony tryb transmisji 400GBase-CR8 lub 2×200GBase-CR4. Obsługuj złącza za ich obudowę, unikaj nadmiernego zginania w pobliżu osłony złącza i sprawdź diody stanu łącza na podłączonym sprzęcie po włożeniu. Sam kabel nie wymaga zewnętrznego zasilania ani konfiguracji; konfiguracja jest przeprowadzana na podłączonym sprzęcie w razie potrzeby do negocjacji łącza i ustawień protokołu.

Zalecenia

Używaj tego pasywnego kabla twinax QSFP-DD na 2×QSFP56 do krótkich połączeń elektrycznych, gdzie priorytetem są niskie opóźnienia i niskie zużycie energii. Potwierdź kompatybilność dostawcy ze swoim sprzętem sieciowym i oprogramowaniem układowym, poprowadź kabel tak, aby uniknąć ostrych zagięć i naprężeń mechanicznych, i utrzymuj środowisko pracy w granicach temperatury i wilgotności określonych przez producenta sprzętu, aby zapewnić długą żywotność.
