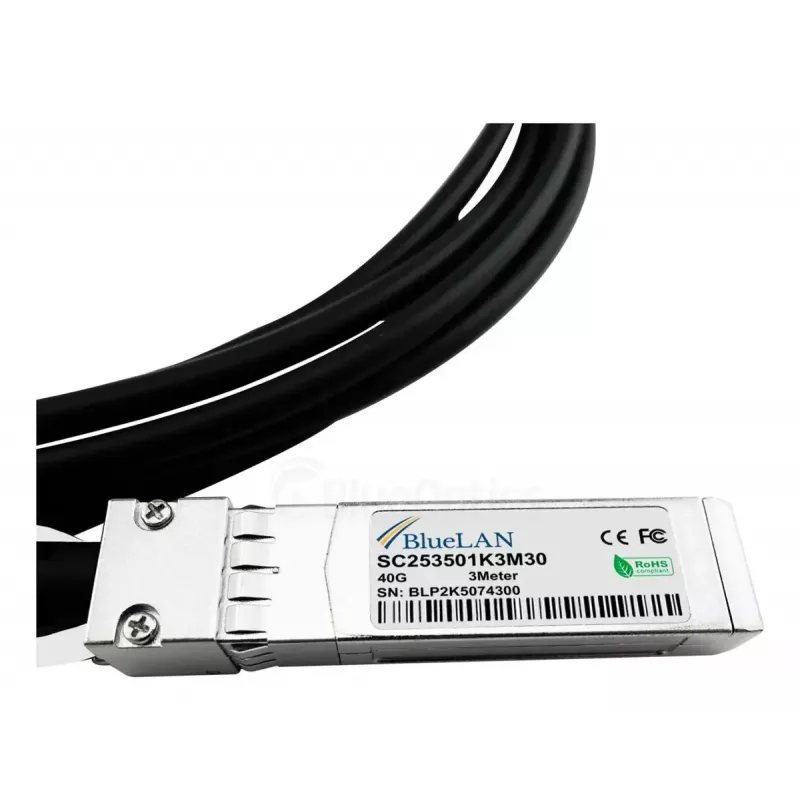

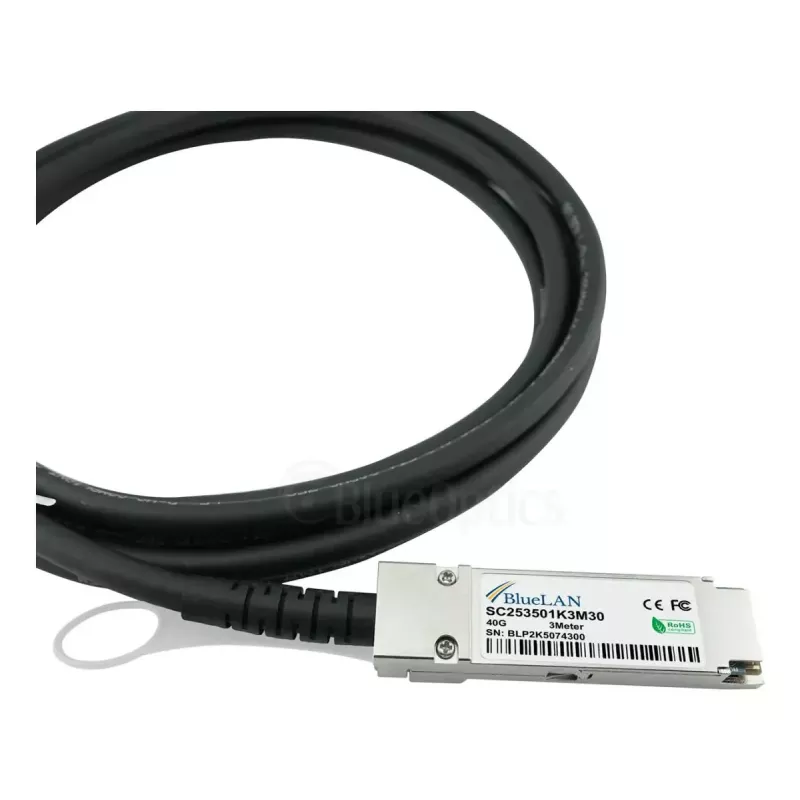

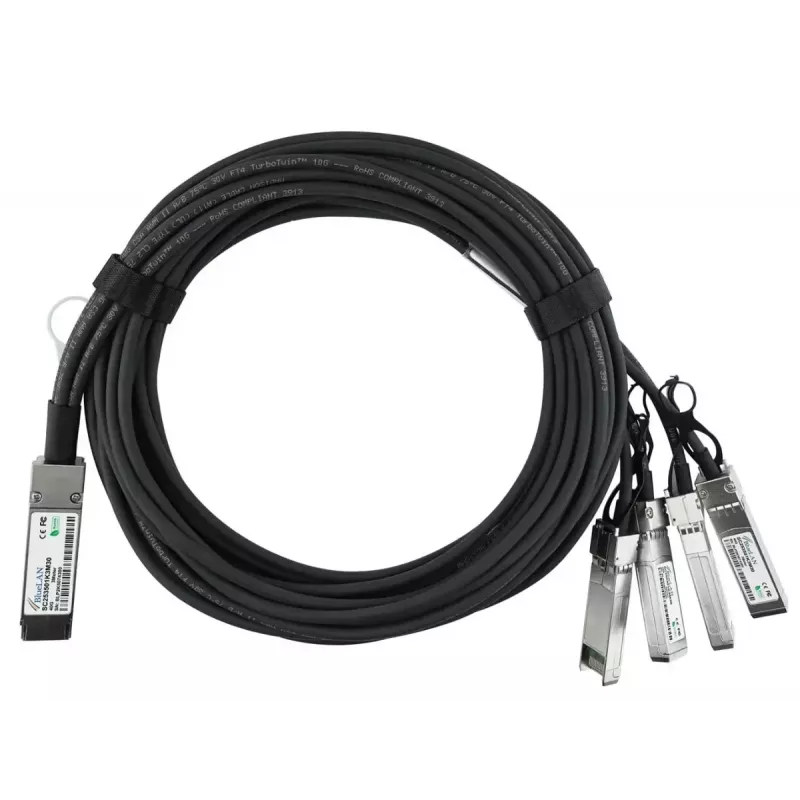

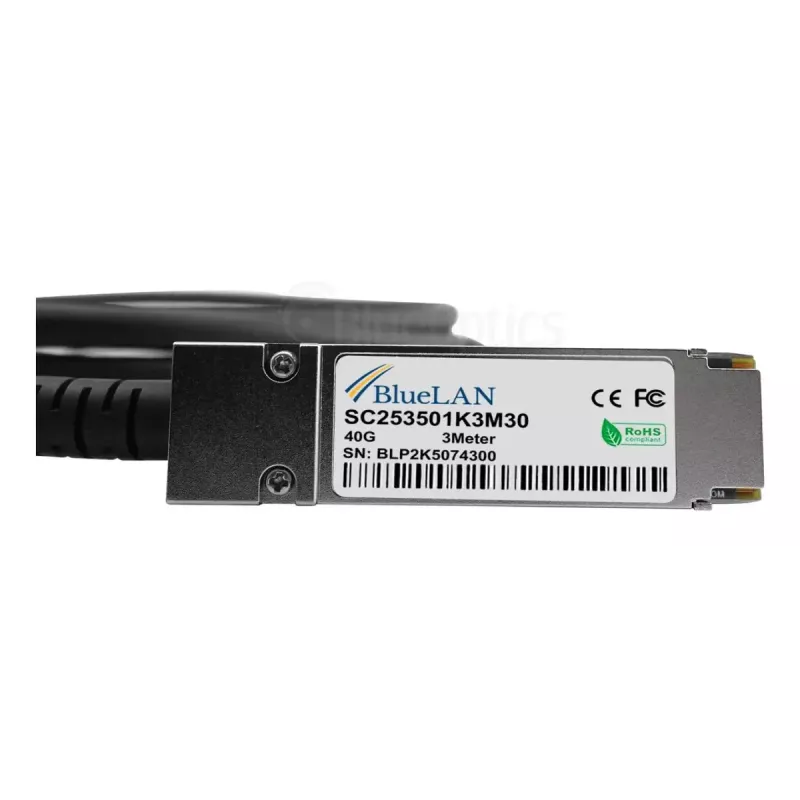

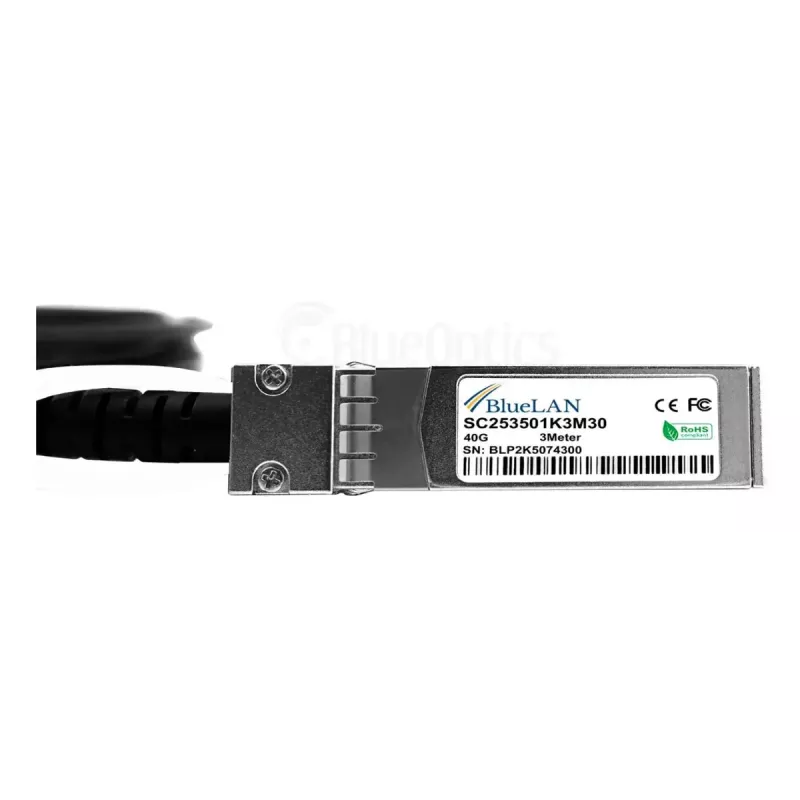

BlueOptics QSFP-4SFP10G-CU5M-HU-BL kabel światłowodowy InfiniBand 5m 4xSFP+ Męski/Męski

Kabel BlueOptics QSFP-4SFP10G-CU5M-HU-BL to 5-metrowy kabel bezpośredniego podłączenia (DAC) ze złączem QSFP na jednym końcu i czterema złączami SFP+ na drugim, przeznaczony do szybkich połączeń na krótkie odległości w szafach rack w centrach danych oraz między sąsiednimi rzędami szaf. Kabel obsługuje transmisję elektryczną 40GBase-CR4 i 4x10GBase-CR i jest wykonany jako pasywny zespół miedziany twinax z przewodami 26 AWG, aby zapewnić łączność o niskich opóźnieniach i niskim poborze mocy między przełącznikami, routerami, systemami pamięci masowej i innym sprzętem sieciowym akceptującym kable DAC QSFP-do-4xSFP+.

Zalety

Ten 5-metrowy kabel DAC oferuje natywną obsługę łączy zagregowanych 40 Gb/s lub czterech niezależnych linii 10 Gb/s, przy minimalnym zużyciu energii i bardzo niskich opóźnieniach dzięki pasywnej konstrukcji twinax. Wyprodukowany zgodnie z wymiarami zgodnymi z MSA i przy użyciu wysokiej jakości komponentów, kabel nadaje się do gęstych środowisk rack i zapewnia solidne dopasowanie mechaniczne dzięki męskim zakończeniom QSFP i SFP+. Kabel jest kompatybilny z głównymi platformami akceptującymi pasywne kable DAC QSFP-do-4xSFP+ i stanowi opłacalną alternatywę dla aktywnych lub optycznych transceiverów do połączeń krótkiego zasięgu.

Nadaje się do

• Łączenie portów QSFP z wieloma portami SFP+ w obrębie szaf rack lub między sąsiednimi szafami
• Łączy zagregowane 40GBase-CR4 i rozdzielanie na 4 linie 10GBase-CR
• Połączenia o wysokiej gęstości między przełącznikami lub przełącznik-serwer w centrach danych
• Łącza Fibre Channel over Ethernet (FCoE) i InfiniBand krótkiego zasięgu, gdzie obsługiwane są pasywne kable DAC

Kluczowe dane techniczne

• Długość: 5 metrów
• Typy złączy: 1x QSFP (męski) do 4x SFP+ (męski)
• Obsługiwane tryby transmisji: linie elektryczne 40GBase-CR4 i 4x10GBase-CR
• Typ kabla: Pasywny miedziany twinax
• Przekrój przewodu: 26 AWG
• Pobór mocy: bardzo niski (pasywny, ok. 0,1 W typowy dla porównywalnych pasywnych kabli DAC)
• Zgodność: specyfikacje mechaniczne i elektryczne zgodne z MSA

Sposób użycia

Przed instalacją sprawdź, czy oba punkty końcowe oficjalnie obsługują pasywne połączenia DAC QSFP-do-4xSFP+ oraz czy ustawienia oprogramowania sprzętowego lub programowego nie blokują kabli DAC innych producentów. Włóż wtyk QSFP do portu QSFP, a wtyki SFP+ do odpowiednich portów SFP+, aż każda zatrzask kliknie na swoje miejsce. Poprowadź kabel wewnątrz szafy rack, unikając ostrych zagięć i naprężeń mechanicznych; zachowaj promień gięcia zgodny z zaleceniami producenta. W przypadku podziału kanałów upewnij się, że interfejsy hosta i konfiguracje portów przełącznika odpowiadają zamierzonemu zastosowaniu (albo zagregowane 40G, albo cztery niezależne linie 10G).

Zalecenia

Używaj tego pasywnego 5-metrowego kabla DAC QSFP-do-4xSFP+ tylko do połączeń krótkiego zasięgu (zwykle w obrębie tej samej szafy rack lub sąsiednich szaf). Nie używaj w środowiskach, gdzie wymagane jest aktywne kondycjonowanie sygnału. Regularnie sprawdzaj złącza pod kątem kurzu i zużycia mechanicznego oraz unikaj nadmiernego zginania lub napinania kabla, aby utrzymać niezawodną wydajność przez cały okres użytkowania kabla.
