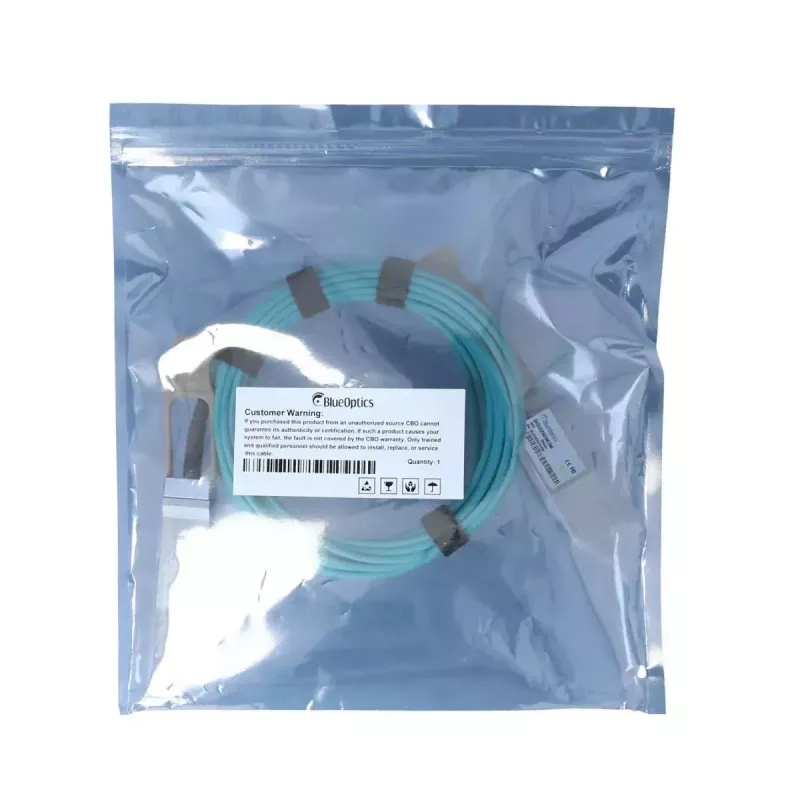

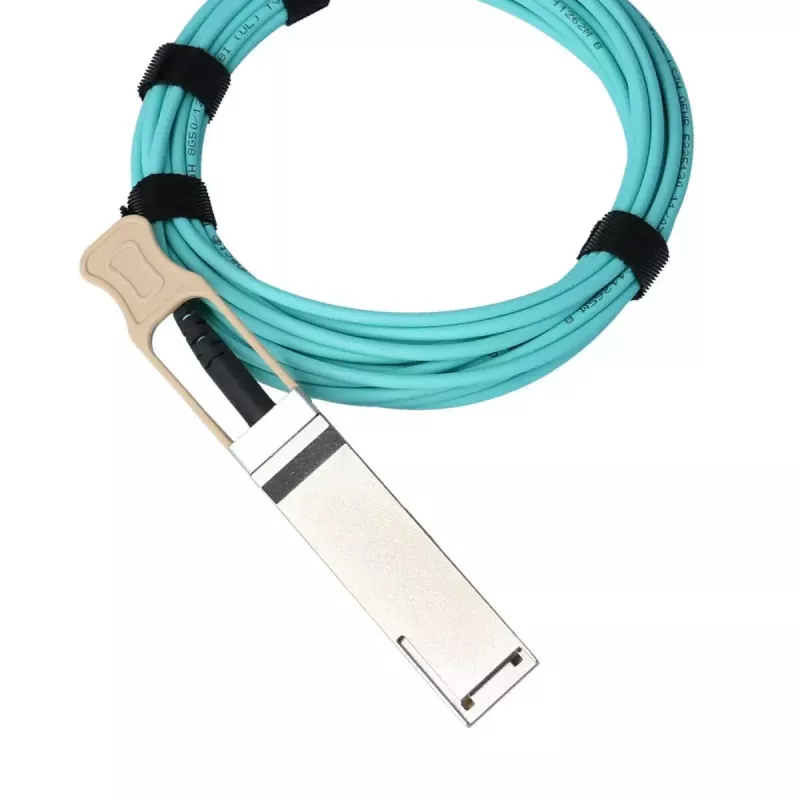

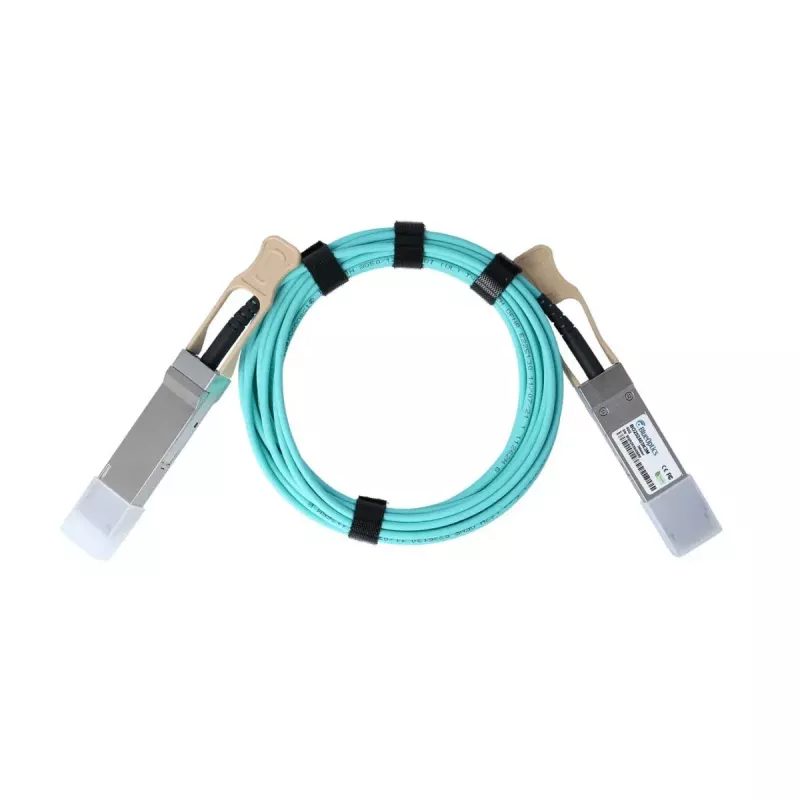

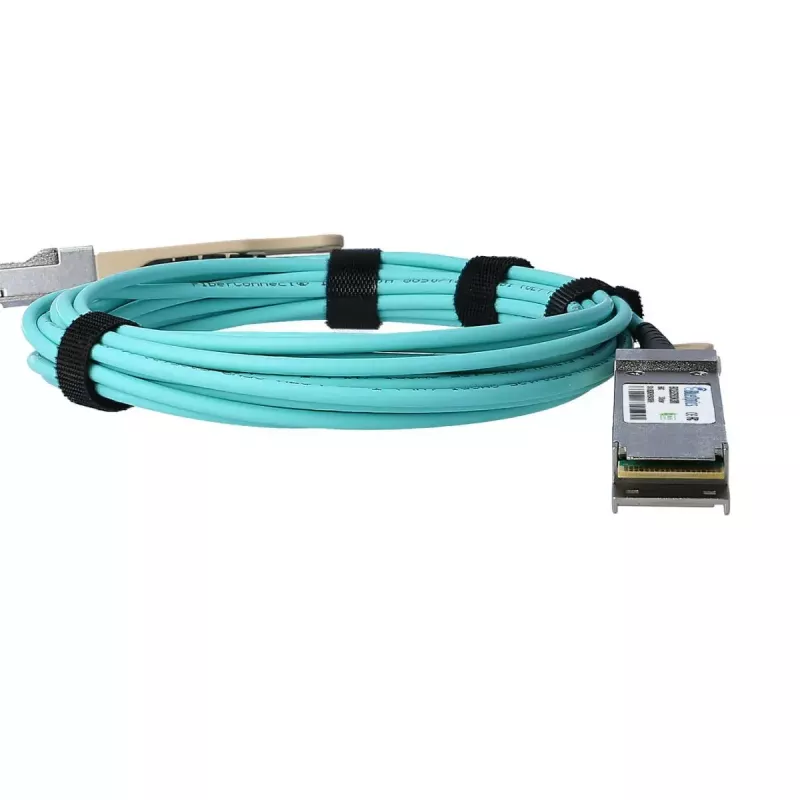

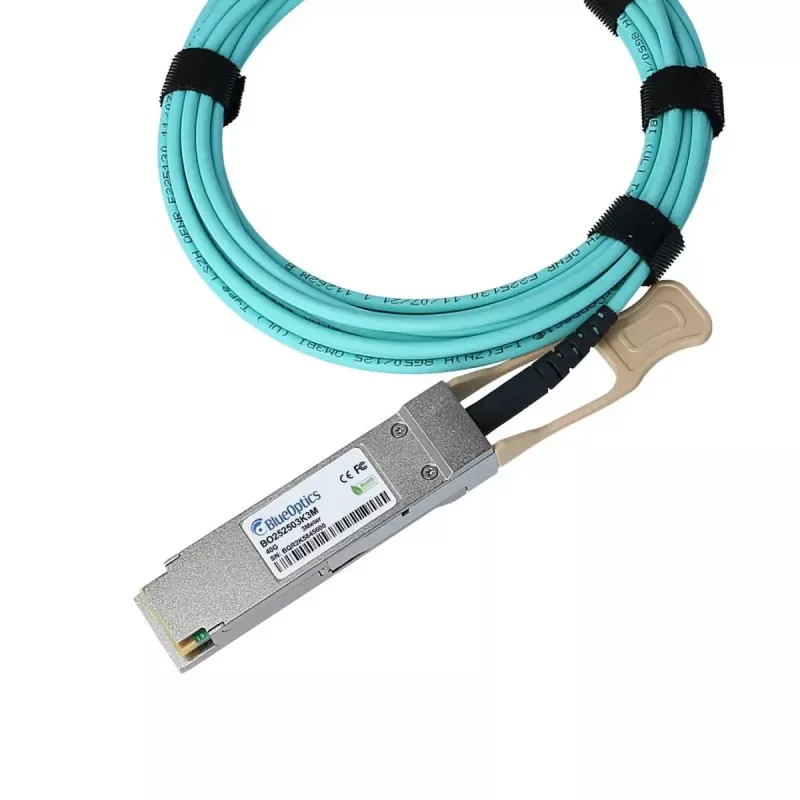

BlueOptics QSFP-H40G-AOC1M-AL-BO InfiniBand kabel światłowodowy 1 m

BlueOptics QSFP-H40G-AOC1M-AL-BO InfiniBand kabel światłowodowy 1 m to 1‑metrowy aktywny kabel optyczny (AOC) z męskimi złączami QSFP na obu końcach, przeznaczony do połączeń krótkiego zasięgu o wysokiej prędkości w centrach danych i środowiskach obliczeniowych o wysokiej wydajności. Realizuje on koncepcję transmisji 40GBASE-SR4 przez wielomodowe włókno optyczne i zawiera zintegrowane moduły nadajnika i odbiornika na każdym końcu, aby przekształcać elektryczne sygnały QSFP na postać optyczną i z powrotem. Kabel jest przeznaczony do bezpośrednich połączeń QSFP-do-QSFP między przełącznikami, serwerami, systemami pamięci masowej i innym sprzętem sieciowym obsługującym łącza 40 Gbit/s oparte na QSFP.

Zalety

Kabel zapewnia kompaktowe, bezpośrednie połączenie o niskim opóźnieniu, które eliminuje potrzebę stosowania oddzielnych transceiverów i patchcordów na krótkie odległości. Zbudowany zgodnie z formatem QSFP i kompatybilnym z MSA interfejsem elektryczno-optycznym, obsługuje znormalizowaną wielomodową pracę krótkiego zasięgu 40 Gbit/s, jednocześnie upraszczając zagęszczenie portów i zarządzanie okablowaniem w szafach i stosach przełączników. Zintegrowana konwersja optyczna zmniejsza liczbę złączy i potencjalne straty wtrąceniowe w porównaniu z rozwiązaniami z oddzielnymi transceiverami i magistralami MPO.

Zastosowanie

• Połączenia krótkiego zasięgu 40 Gbit/s we wdrożeniach top-of-rack i leaf-spine w centrach danych
• Bezpośrednie łącza QSFP-do-QSFP między przełącznikami, routerami i serwerowymi kartami sieciowymi
• Klastry obliczeniowe o wysokiej wydajności i struktury InfiniBand wymagające łączy o niskim opóźnieniu
• Połączenia między systemami pamięci masowej a przełącznikami agregacyjnymi obsługującymi 40G

Kluczowe specyfikacje

• Typ złącza: męskie QSFP do męskiego QSFP
• Typ kabla: Aktywny kabel optyczny (AOC) ze zintegrowanym nadajnikiem i odbiornikiem
• Szybkość przesyłu danych: do 40 Gbit/s łącznie
• Standard transmisji: wielomodowa praca 40GBASE-SR4
• Długość: 1 metr
• Konstrukcja o niskim opóźnieniu odpowiednia dla struktur InfiniBand i Ethernet

Sposób użycia

Upewnij się, że oba porty QSFP w urządzeniach, które mają być podłączone, obsługują moduły 40G QSFP i są wyłączone lub w bezpiecznym stanie zgodnie z wytycznymi dostawcy sprzętu przed włożeniem. Wyrównaj obudowy QSFP z portem i włóż kabel, aż złącze się zatrzaśnie. Po włączeniu zasilania sprawdź stan łącza i wynegocjowaną prędkość za pośrednictwem interfejsu zarządzania urządzeniem lub wskaźników LED. Aby wyjąć, zwolnij mechanizm zatrzasku i wyciągnij złącze prosto, aby uniknąć naprężenia kabla lub portu.

Zalecenia

Używaj kabla do połączeń krótkiego zasięgu w obrębie jednej szafy lub między sąsiednimi szafami; unikaj ostrych zagięć i zachowaj minimalny promień gięcia zalecany przez producenta dla wielomodowych zestawów AOC. Dopasuj klasy włókien wielomodowych i kompatybilność oprogramowania sprzętowego przełączników, gdy wymagana jest interoperacyjność dostawców. W przypadku krytycznych wdrożeń przetestuj łącze w swoim środowisku, aby potwierdzić pełną kompatybilność operacyjną i oczekiwaną przepustowość.
