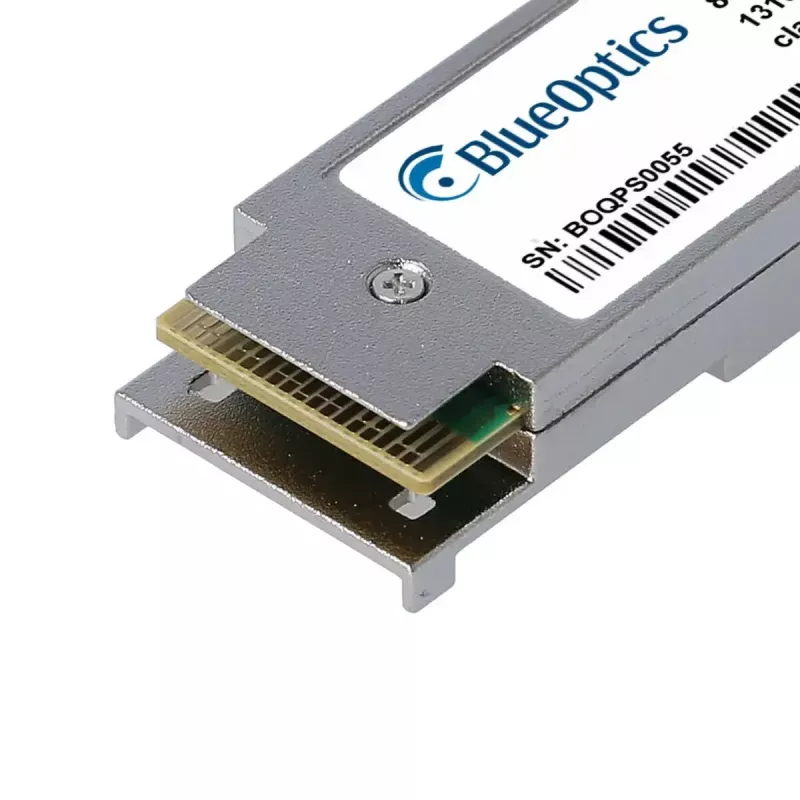

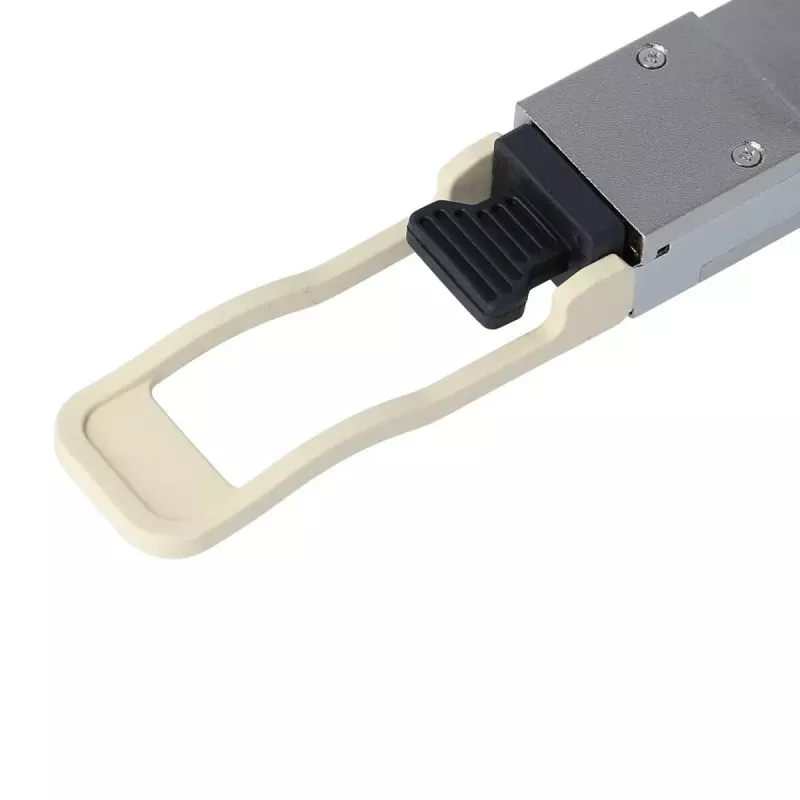

BlueOptics QSFP56-200G-SR-AR-BO Moduł nadawczo-odbiorczy sieciowy światłowodowy QSFP56 200G 100m

BlueOptics QSFP56-200G-SR-AR-BO to światłowodowy moduł nadawczo-odbiorczy sieciowy zaprojektowany do transmisji danych 200G przez światłowód wielomodowy. Wykorzystuje interfejs QSFP56 i złącze MPO/MTP zgodne ze standardami MSA, obsługuje krótkozasięgowe aplikacje 200GBASE-SR4 do 100 metrów i jest umieszczony w lekkiej aluminiowej obudowie o wadze około 40 g. Moduł zapewnia kanały optyczne nadawcze i odbiorcze przy 850 nm i obsługuje diagnostykę cyfrową (DDM/DOM) do monitorowania parametrów pracy w czasie rzeczywistym, gdy sprzęt hosta udostępnia tę funkcję.

Zalety

Moduł oferuje kompaktowy format QSFP56 odpowiedni do instalacji o dużej gęstości, kompatybilność z platformami sprzętowymi obsługującymi optykę 200GBASE-SR4 oraz interfejs MPO/MTP do równoległych połączeń wielomodowych. Zbudowany zgodnie ze specyfikacjami MSA, jest montowany z użyciem komponentów optycznych i elektronicznych klasy przemysłowej, aby zapewnić stabilną wydajność optyczną i przewidywalny czas życia. Funkcja diagnostyki cyfrowej umożliwia zdalne monitorowanie napięcia, prądu polaryzacji lasera, mocy wyjściowej i odbieranej oraz temperatury, gdy jest obsługiwana przez urządzenie hosta.

Zastosowanie

• Łącza uplink i spine w centrach danych o dużej gęstości
• Klastry obliczeniowe wysokiej wydajności wymagające łączności 200G
• Połączenia optyczne wielomodowe switch-switch lub switch-agregacja do 100 m
• Środowiska, w których standardem jest format QSFP56 i łączność MPO/MTP

Kluczowe specyfikacje

• Typ interfejsu: QSFP56
• Obsługiwany standard: 200GBASE-SR4 (wielomodowy)
• Złącze: MPO/MTP (równoległy wielomodowy)
• Długość fali: 850 nm (nadawcza i odbiorcza)
• Maksymalny zasięg: do 100 metrów na odpowiednim światłowodzie wielomodowym
• Materiał i kolor obudowy: aluminium (lekka metalowa obudowa)
• Waga: ok. 0,04 kg
• Diagnostyka cyfrowa: obsługa DDM/DOM (jeśli obsługuje sprzęt hosta)

Jak używać

Włóż moduł nadawczo-odbiorczy QSFP56 do kompatybilnego portu QSFP56 w przełączniku, routerze lub innym urządzeniu sieciowym, które oficjalnie obsługuje optykę 200GBASE-SR4. Podłącz wielomodowy kabel krosowy MPO/MTP między pasującymi portami MPO/MTP lub przez odpowiedni panel krosowy. Upewnij się, że podłączony typ światłowodu i kabel krosowy spełniają specyfikacje wielomodowe wymagane dla zasięgu 100 m. Jeśli urządzenie hosta zapewnia dostęp DDM/DOM, użyj interfejsu zarządzania urządzeniem, aby odczytać parametry w czasie rzeczywistym do monitorowania i rozwiązywania problemów.

Zalecenia

Używaj wysokiej jakości światłowodu wielomodowego i kabli krosowych MPO/MTP certyfikowanych do pracy 200GBASE-SR4, sprawdź kompatybilność hosta z optyką QSFP56 200G przed instalacją i przestrzegaj środków ostrożności ESD podczas obsługi modułu. Aby zapewnić niezawodną wydajność optyczną, czyść złącza MPO/MTP przed połączeniem i postępuj zgodnie z wytycznymi dostawcy dotyczącymi oprogramowania układowego modułu nadawczo-odbiorczego lub ustawień kompatybilności.
