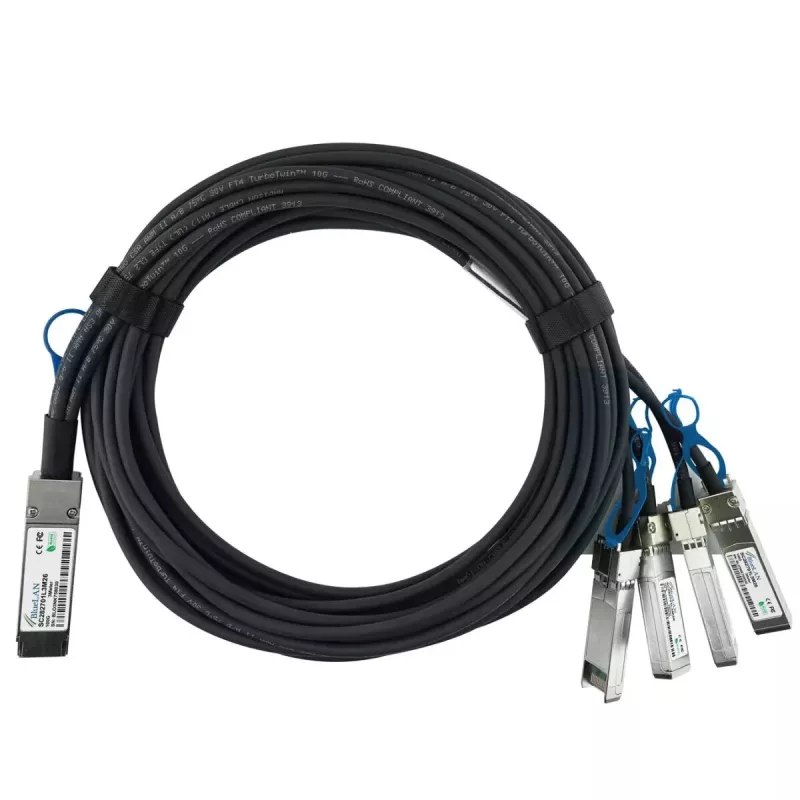

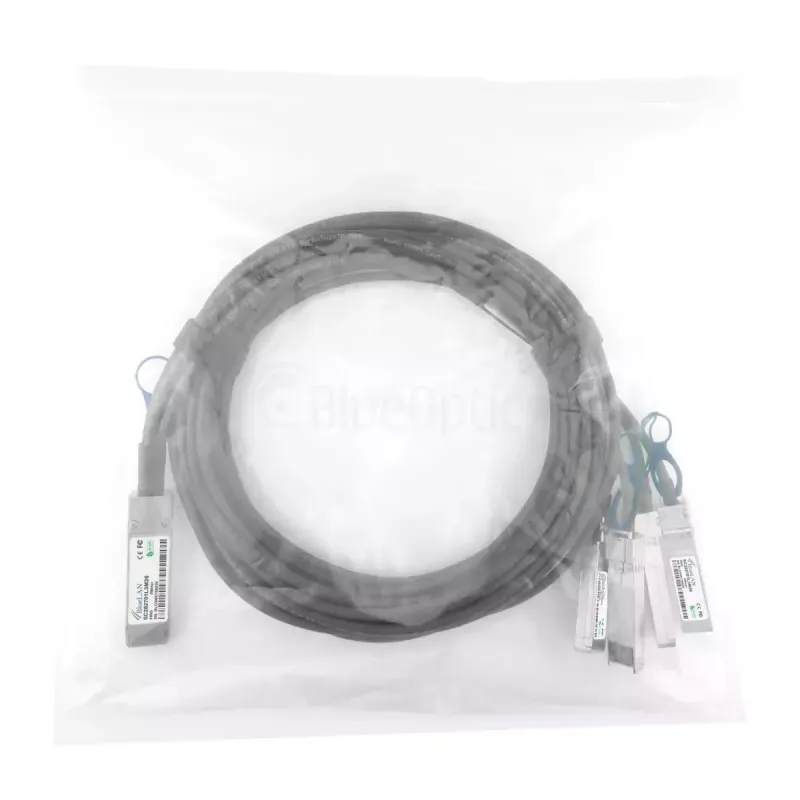

BlueOptics SC282701L1M26-BL InfiniBand kabel światłowodowy 1 m QSFP28 4xSFP28 Męski Męski

Kabel światłowodowy InfiniBand BlueOptics SC282701L1M26-BL to rozwiązanie do bezpośredniego podłączania o długości 1 m, łączące złącze QSFP28 na jednym końcu z czterema złączami SFP28 na drugim. Zaprojektowany do szybkich łączy krótkiego zasięgu, kabel obsługuje zagregowaną przepustowość 100G przy użyciu konfiguracji 4x25G i jest przeznaczony do połączeń wewnątrz szafy oraz między sąsiednimi szafami, gdzie wymagana jest niezawodna łączność o niskim opóźnieniu. Konfiguracja złączy męski-męski umożliwia prostą integrację z istniejącym sprzętem obsługującym porty QSFP28 i SFP28.

Zalety

Ten kabel zapewnia kompaktowe połączenie o niskim poborze mocy dla łączy krótkodystansowych, oferując funkcjonalny odpowiednik pasywnego kabla bezpośredniego dołączania twinax 100G przy użyciu konwencji sygnalizacyjnych InfiniBand i 100GBase-CR4 / 4x25GBASE-CR. Jego konstrukcja jest zgodna z praktykami MSA pod względem kompatybilności złączy i wykorzystuje wysokiej jakości komponenty, aby zapewnić stałą wydajność i długą żywotność. Pasywna konstrukcja zapewnia minimalny dodatkowy pobór mocy i niskie opóźnienie w porównaniu z rozwiązaniami opartymi na aktywnych transceiverach.

Odpowiedni do

• Łączy krótkiego zasięgu serwer-przełącznik i przełącznik-przełącznik wewnątrz szaf lub między sąsiednimi szafami
• Obliczeń wysokiej wydajności i sieci InfiniBand wymagających zagregowanej przepustowości 100G
• Systemów pamięci masowej i routerów obsługujących bezpośrednie połączenia QSFP28 i SFP28

Kluczowe specyfikacje

• Długość kabla: 1 metr
• Typy złączy: QSFP28 (męski) na 4 × SFP28 (męski)
• Zagregowana szybkość transmisji danych: do 100 Gbps (4 × 25 Gbps torów)
• Typ kabla: pasywny bezpośredniego dołączania (twinax) odpowiedni do krótkich odległości
• Grubość przewodnika: 26 AWG
• Zgodna z MSA konstrukcja złącza i mechaniczna
• Niski pobór mocy i niskie opóźnienie w porównaniu z aktywnymi rozwiązaniami optycznymi

Instrukcja użycia

Włóż końcówkę QSFP28 do kompatybilnego portu QSFP28, a cztery końcówki SFP28 podłącz do odpowiednich portów SFP28 urządzenia docelowego. Upewnij się, że oba końce są w pełni osadzone, a sprzęt hosta obsługuje pasywne bezpośrednie dołączanie lub sygnalizację InfiniBand/100GBase-CR4, zgodnie z wymaganiami. Do ustanowienia podstawowego łącza elektrycznego nie jest wymagana dodatkowa konfiguracja, jednak zweryfikuj szybkość łącza i mapowanie torów w oprogramowaniu układowym urządzenia hosta lub systemie operacyjnym, aby potwierdzić działanie 4×25G.

Zalecenia

Używaj kabla do krótkich połączeń wewnątrz szaf lub między sąsiednimi szafami, aby zachować niskie opóźnienie i niski pobór mocy. Sprawdź kompatybilność urządzenia z pasywnymi kablami DAC twinax i upewnij się, że oprogramowanie układowe portu obsługuje konfiguracje podziału 100G poprzez QSFP28 na 4×SFP28. Unikaj ostrych zagięć i naprężeń mechanicznych; zachowaj minimalny promień gięcia, aby zachować integralność sygnału i zmaksymalizować żywotność.
