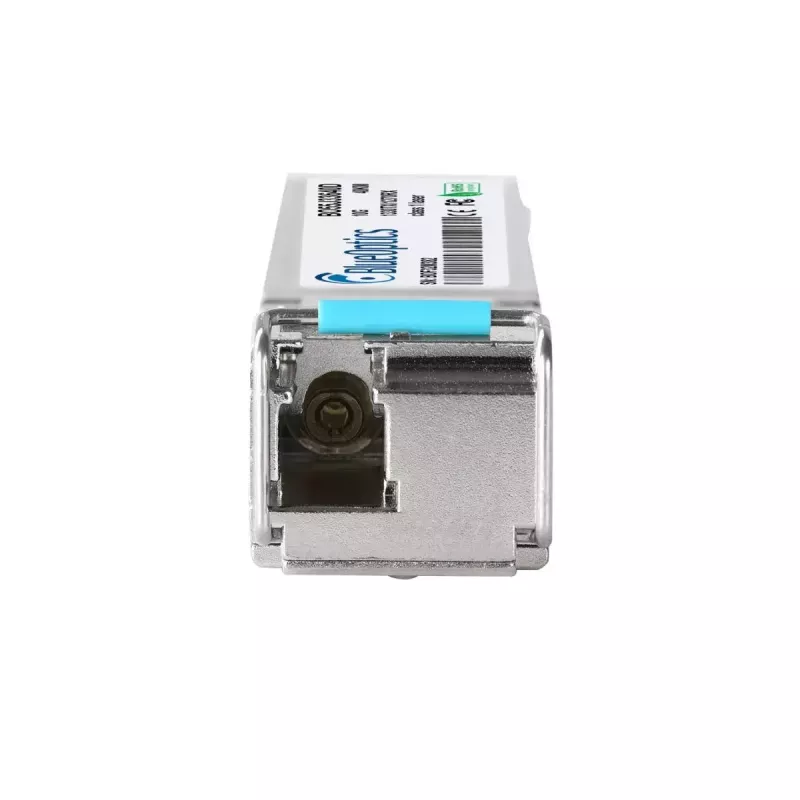

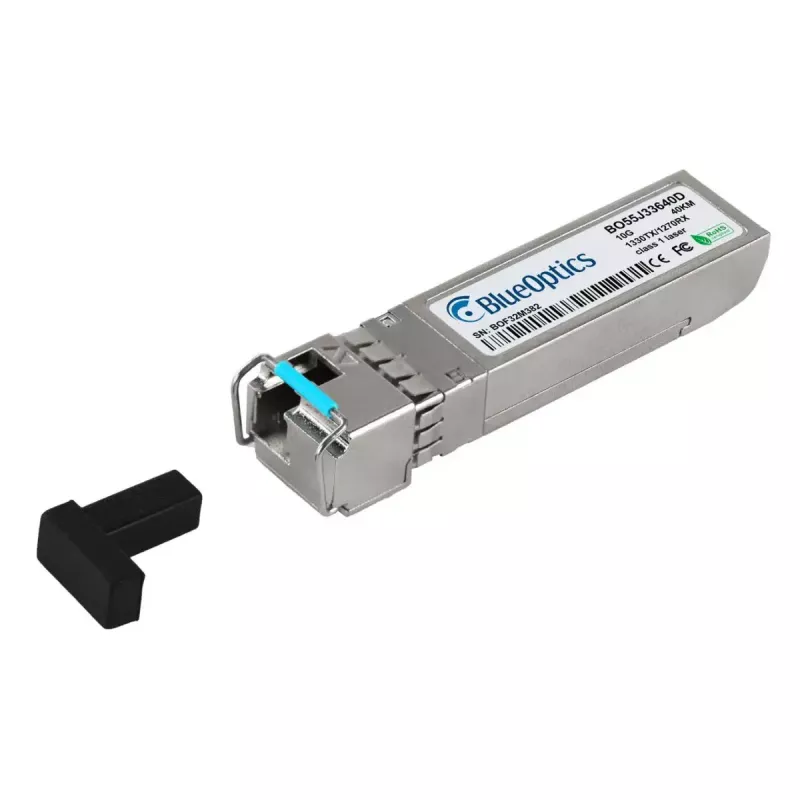

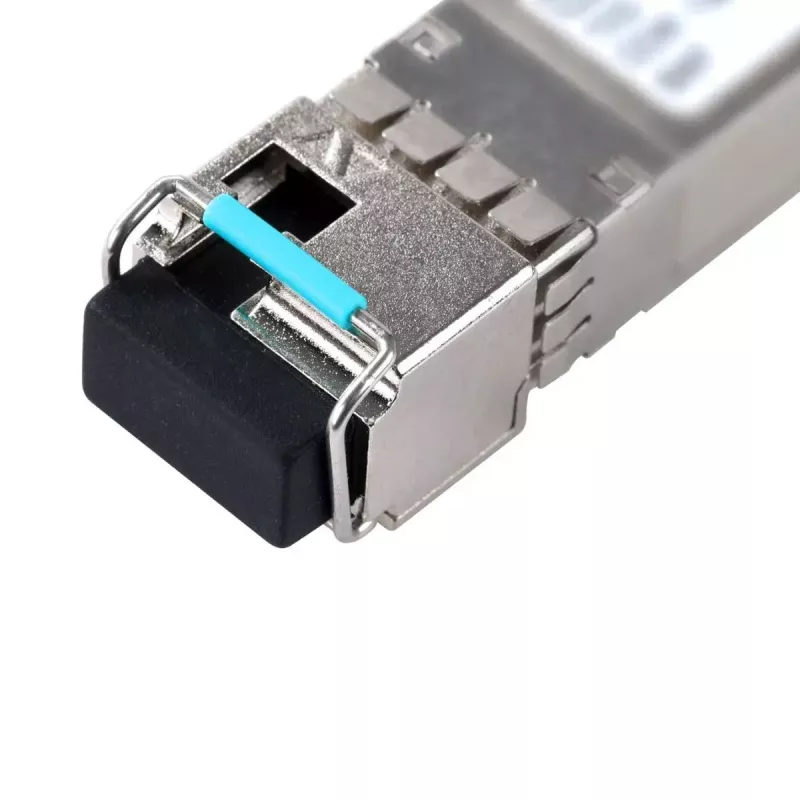

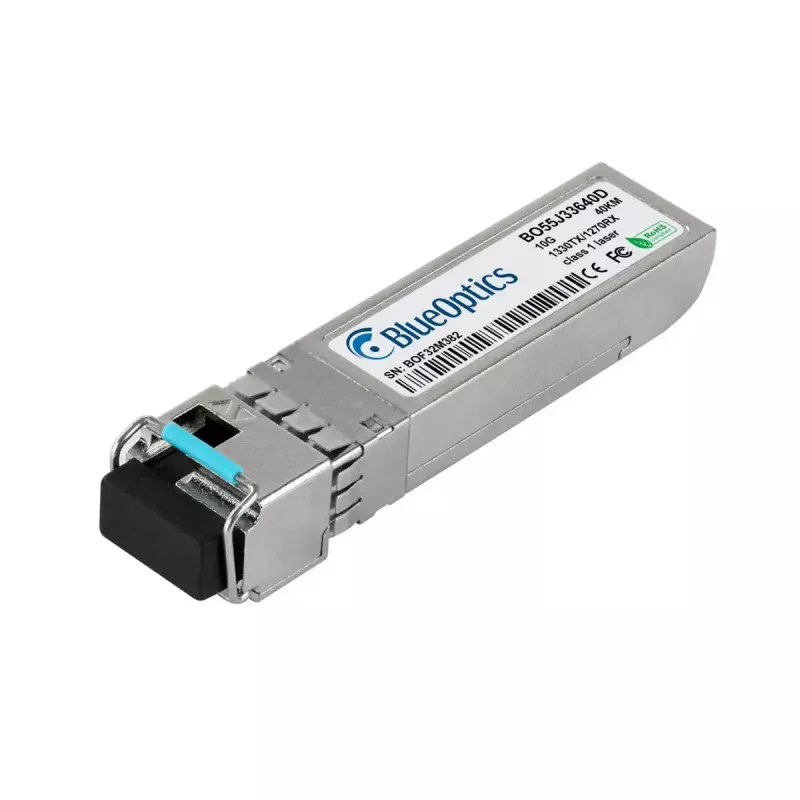

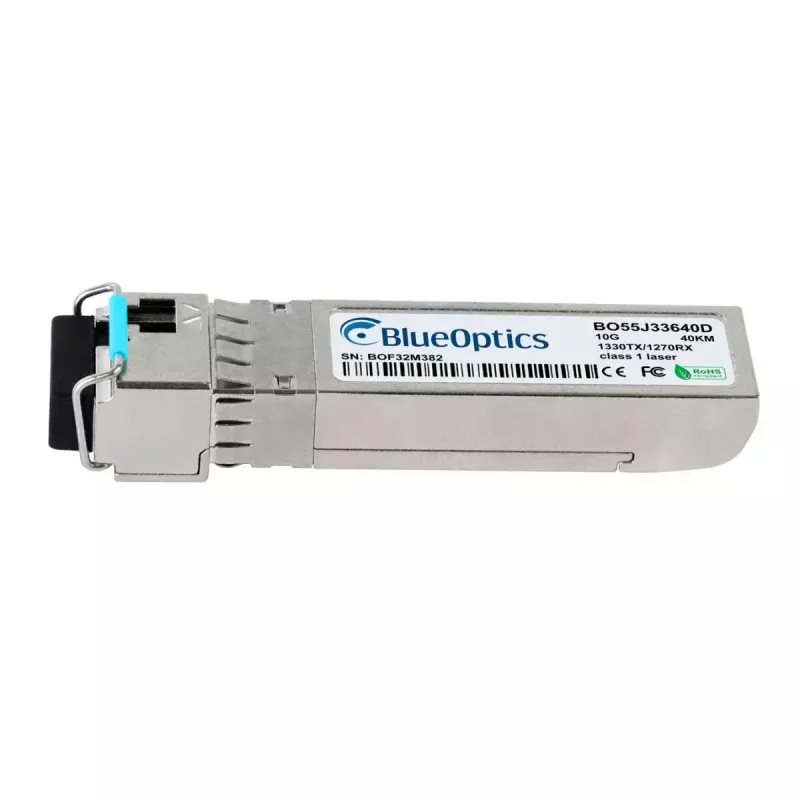

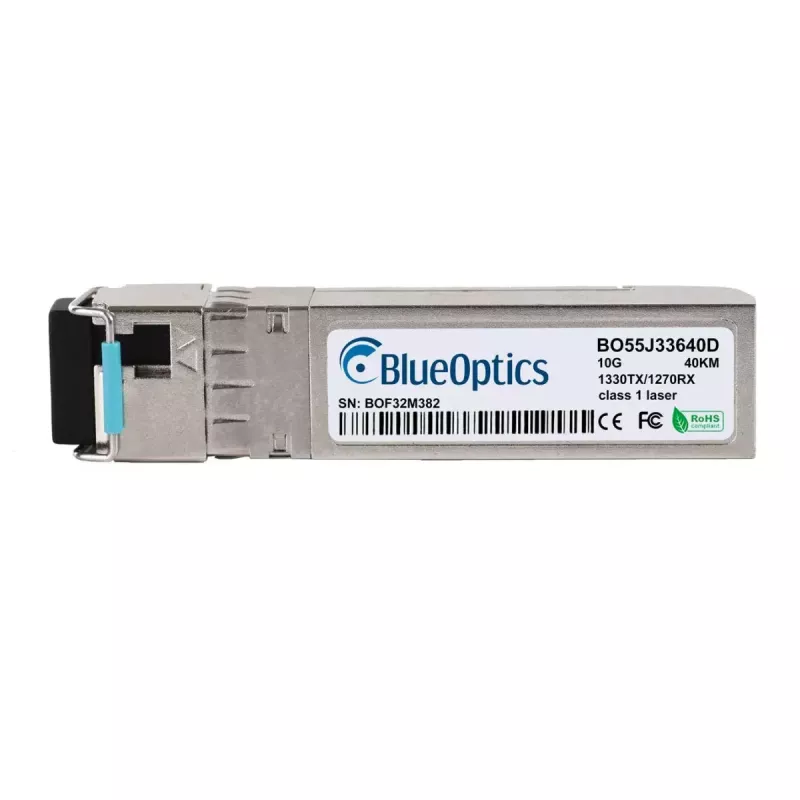

BlueOptics SFP-10GE-BX40-D-BO moduł nadawczo-odbiorczy sieciowy Światłowodowy SFP+ 40000 m

BlueOptics SFP-10GE-BX40-D-BO to jednomodowy światłowodowy moduł nadawczo-odbiorczy SFP+ zaprojektowany do transmisji danych 10G na duże odległości do 40 000 m. Moduł wykorzystuje interfejs optyczny duplex LC Simplex z oddzielnymi długościami fali nadajnika i odbiornika (typowymi dla pracy 10GBASE‑BX‑D) i jest zgodny ze specyfikacjami formatu MSA. Jego aluminiowa obudowa zapewnia kompaktową, lekką konstrukcję (ok. 20 g) ułatwiającą instalację w kompatybilnych portach SFP+.

Zalety

Ten nadawczo-odbiornik SFP+ obsługuje łącza jednomodowe dalekiego zasięgu i jest zaprojektowany do współpracy ze sprzętem akceptującym moduły 10GBASE‑BX‑D zgodne z MSA. Moduł implementuje optyczne kanały nadawcze i odbiorcze na różnych długościach fali, umożliwiając transmisję dwukierunkową po jednym włóknie, co zmniejsza wymagania dotyczące okablowania światłowodowego. Zbudowany ze standardowych komponentów i przetestowany pod kątem kompatybilności, zapewnia wsparcie cyfrowego monitorowania diagnostycznego (DDM/DOM) do monitorowania w czasie rzeczywistym kluczowych parametrów oraz wytrzymałą aluminiową obudowę zapewniającą stabilną wydajność mechaniczną i termiczną.

Odpowiedni do

• łączy 10 Gigabit Ethernet przez światłowód jednomodowy tam, gdzie wymagany jest duży zasięg
• łączenia routerów, przełączników, systemów pamięci masowej i równoważników obciążenia za pomocą okablowania światłowodowego LC Simplex
• sieci wymagających transmisji dwukierunkowej po jednym włóknie (praca BX/D)
• środowisk, w których monitorowanie DDM/DOM jest używane do zdalnej diagnostyki

Kluczowe specyfikacje

• Typ interfejsu: SFP+ (zgodny z MSA)
• Tryb optyczny: światłowód jednomodowy
• Typ złącza: LC Simplex
• Maksymalny zasięg: do 40 000 m (40 km)
• Długości fali nadajnika/odbiornika: typowa para BX‑D (oddzielne długości fali tx/rx dla dwukierunkowej pracy na jednym włóknie)
• Waga: około 0,02 kg
• Materiał obudowy: aluminium
• Obsługiwane protokoły: 10 Gigabit Ethernet i kompatybilne protokoły szybkiej transmisji
• Diagnostyka: wsparcie cyfrowego monitorowania diagnostycznego (DDM/DOM)

Sposób użycia

Włóż BlueOptics SFP-10GE-BX40-D-BO do wolnego portu SFP+ w kompatybilnym przełączniku, routerze lub urządzeniu pamięci masowej, upewniając się, że moduł jest całkowicie osadzony, a zatrzask zaskoczy. Podłącz jednomodowy kabel krosowy LC simplex między modułem a zdalnym nadajnikiem-odbiornikiem lub panelem krosowym, przestrzegając prawidłowej orientacji włókien nadawczych i odbiorczych. Sprawdź status łącza w urządzeniu hosta i, jeśli to możliwe, odczytaj wartości DDM/DOM dla napięcia zasilania, prądu polaryzacji lasera, optycznej mocy wyjściowej/wejściowej i temperatury przez interfejs zarządzania. Upewnij się, że sprzęt hosta obsługuje pracę 10GBASE‑BX‑D i DDM, jeśli wymagane jest monitorowanie diagnostyczne.

Zalecenia

Aby osiągnąć optymalny zasięg i jakość sygnału, używaj światłowodu jednomodowego i złączy LC o niskich stratach, unikaj ostrych zagięć włókna i dobieraj moduł do kompatybilnych nadajników-odbiorników na zdalnym końcu, które obsługują przypisanie długości fali BX‑D. Przed poleganiem na zdalnej diagnostyce potwierdź wsparcie DDM/DOM w urządzeniu hosta. W celu stabilnej pracy postępuj zgodnie z wytycznymi producenta hosta dotyczącymi obsługi hot‑swap i środków ostrożności ESD.
