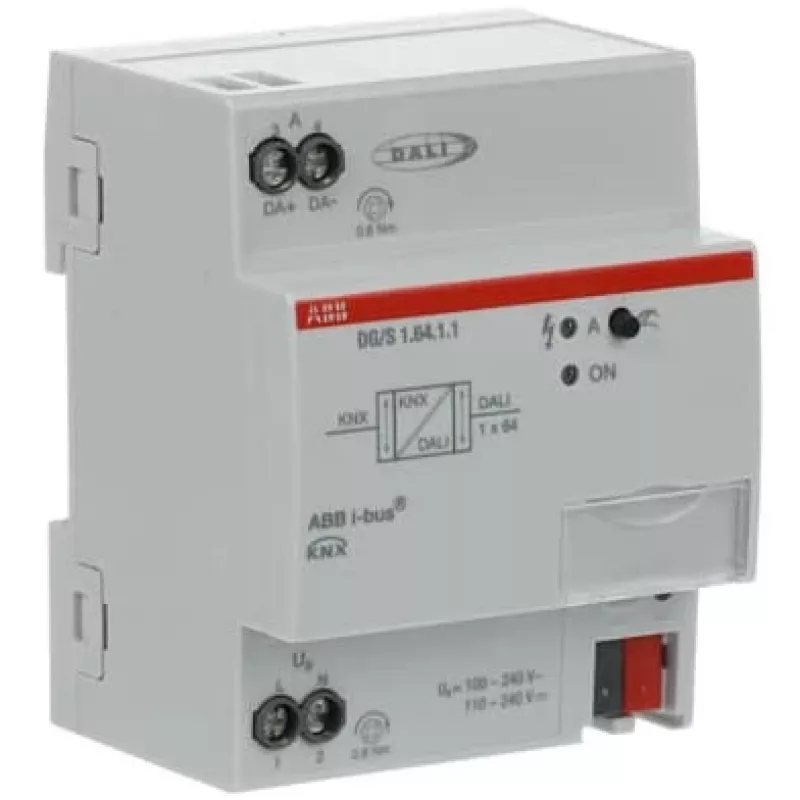

Brama sieciowa/kontroler ABB 2CDG110198R0011, IP20, wejście 264 V, 70×63,5×90 mm, szary

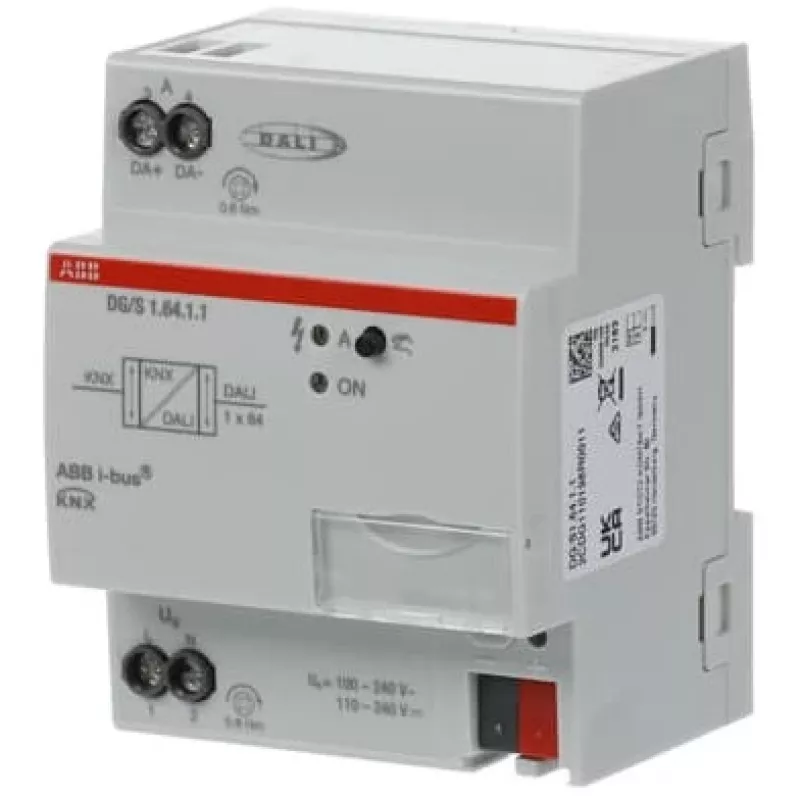

ABB 2CDG110198R0011 to kontroler DALI Single-Master ze zintegrowanym zasilaczem DALI, certyfikowany zgodnie z DALI-2 (EN 62386). Umieszczony w szarej obudowie IP20 o wymiarach 70 × 63,5 × 90 mm, łączy się z magistralą KNX ABB i obsługuje napięcie wejściowe do 264 V. Urządzenie zapewnia jedno wyjście DALI obsługujące do 64 uczestników DALI oraz umożliwia sterowanie standardowymi typami urządzeń DALI (np. DT6, DT8) za pomocą poleceń EN 62386-102. Wbudowane funkcje przetwornika awaryjnego (DT1 wg EN 62386-202) oraz szereg opcji sygnalizacji usterek i stanu.

Zalety

Brama sieciowa/kontroler oferuje zintegrowane zasilanie DALI i komunikację KNX do scentralizowanego sterowania oświetleniem. Obsługuje do 64 uczestników DALI, 16 grup oświetleniowych i 16 scen, a także sterowanie rozgłoszeniowe. Wbudowana obsługa przetworników awaryjnych umożliwia wyzwalanie testów awaryjnych (funkcjonalnych i czasowych) za pośrednictwem KNX. Dostępnych jest kilka trybów funkcyjnych, takich jak podrzędny, klatka schodowa, wymuszenie, blokada i scena, a rozbudowana diagnostyka usterek i błędów upraszcza monitorowanie i konserwację.

Zastosowanie

• Integracja z systemami automatyki budynkowej opartymi na KNX
• Sterowanie do 64 oprawami DALI w budynkach komercyjnych lub użyteczności publicznej
• Projekty wymagające scentralizowanego sterowania scenami i grupami oświetleniowymi
• Instalacje wymagające testowania i monitorowania oświetlenia awaryjnego przez KNX

Kluczowe specyfikacje

• Producent: ABB, model 2CDG110198R0011
• Certyfikacja: DALI-2 (EN 62386)
• Wejścia: do 264 V
• Wymiary: 70 × 63,5 × 90 mm
• Stopień ochrony: IP20
• Wyjścia DALI: 1 wyjście, do 64 uczestników
• Grupy/sceny: 16 grup oświetleniowych, 16 scen
• Awaryjne: obsługa DT1 zgodnie z EN 62386-202 (samodzielny przetwornik awaryjny)
• Obsługiwane typy urządzeń: standardowe urządzenia DALI (np. DT6, DT8) zgodnie z EN 62386-102

Sposób użycia

Zamontować ABB 2CDG110198R0011 w odpowiedniej obudowie lub na szynie DIN, tam gdzie dopuszczalny jest stopień ochrony IP20. Podłączyć magistralę KNX i zasilanie sieciowe (do 264 V) zgodnie z instrukcją instalacji i lokalnymi przepisami. Podłączyć wyjście DALI do linii DALI z maksymalnie 64 urządzeniami. Skonfigurować adresy urządzeń, grupy i sceny za pomocą narzędzia uruchomieniowego KNX oraz ustawić parametry przetwornika awaryjnego, jeśli wymagane są funkcje oświetlenia awaryjnego. Monitorować komunikaty stanu i usterek przez KNX, aby zweryfikować prawidłowe działanie.

Zalecenia

Urządzenie stosować w instalacjach elektrycznych wewnątrz budynków o wymaganiach IP20; zapewnić, aby okablowanie DALI było zgodne z zaleceniami EN 62386. Przeprowadzać uruchomienie i testy awaryjne za pośrednictwem systemu KNX, a instrukcję instalacji ABB przechowywać pod ręką w celu zapoznania się z instrukcjami dotyczącymi okablowania i bezpieczeństwa.
