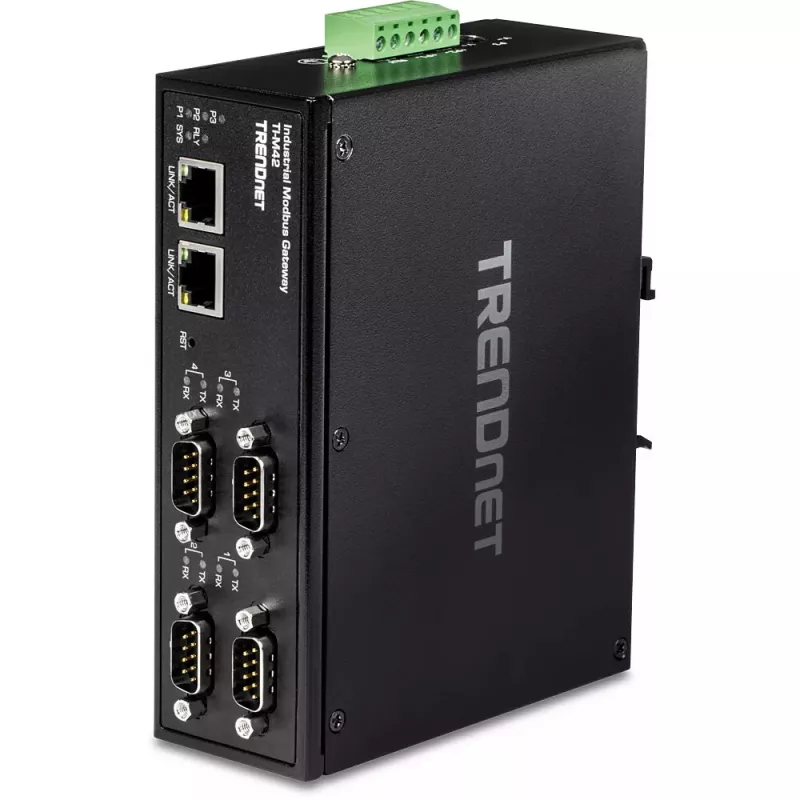

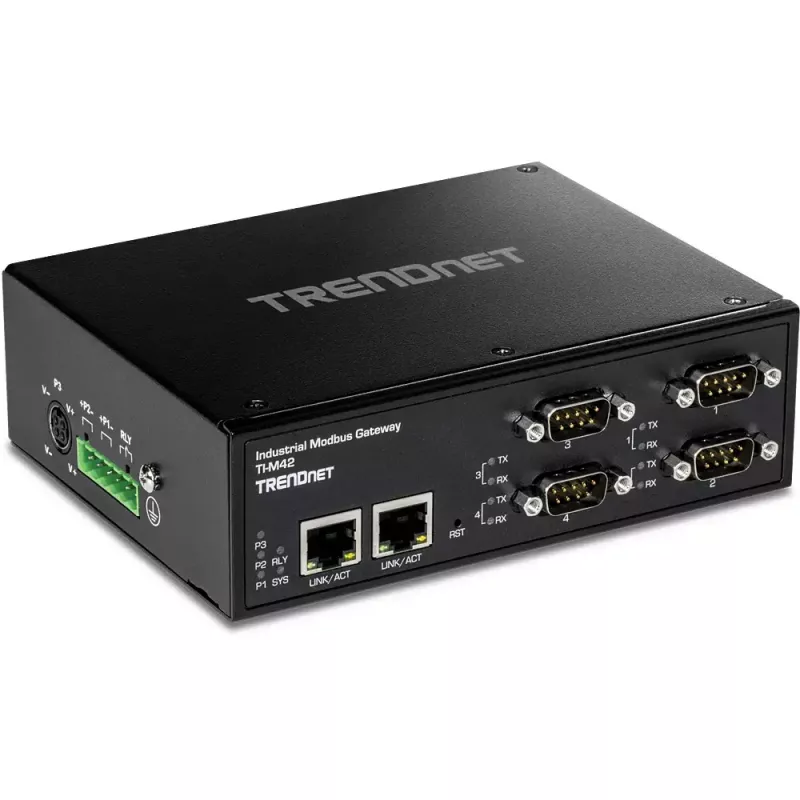

Brama sieciowa/kontroler Trendnet TI-M42 10/100 Mbit/s Czarny IP30

Brama sieciowa/kontroler TRENDnet TI-M42 to przemysłowa bramka Modbus z dwoma portami Ethernet 10/100 Mbit/s i czterema portami szeregowymi DB-9 obsługującymi interfejsy RS-232, RS-422 i RS-485. Umieszczona w kompaktowej metalowej obudowie o stopniu ochrony IP30 (103,5 x 81,5 x 32 mm), TI-M42 umożliwia podłączenie do czterech urządzeń szeregowych Modbus do sieci Ethernet za pomocą okablowania Cat5e na odległość do 100 m na segment Ethernet. Urządzenie jest przystosowane do pracy ciągłej przy niskim poborze mocy (maks. 3,84 W) i zasilaniu 48 V, co czyni je odpowiednim do instalacji przemysłowych o ograniczonej przestrzeni.

Zalety

TI-M42 integruje cztery porty szeregowe i dwa porty Fast Ethernet w niewielkiej obudowie, umożliwiając prostą konwersję urządzeń szeregowych Modbus na urządzenia sieciowe bez konieczności rozległego przełączania okablowania. Obudowa o stopniu ochrony IP30 oraz zabezpieczenia przed wibracjami, wstrząsami, ESD/EMI i przepięciami zmniejszają ryzyko awarii w środowiskach przemysłowych. Szeroki zakres temperatur pracy rozszerza możliwości instalacji w pomieszczeniach i trudnych warunkach, przy jednoczesnym niskim poborze mocy.

Nadaje się do (zadań / przypadków użycia)

• Podłączanie wielu urządzeń szeregowych Modbus RTU/ASCII do systemu SCADA lub monitoringu opartego na sieci Ethernet
• Przemysłowe sieci sterowania, gdzie wymagane są kompaktowe bramy do agregacji urządzeń szeregowych
• Zdalna integracja urządzeń za pośrednictwem okablowania Cat5e na odległość do 100 m na łącze Ethernet
• Instalacje wymagające łączności szeregowej RS-232, RS-422 lub RS-485 do sieci IP

Kluczowe specyfikacje

• Ethernet: 2 porty 10/100 Mbit/s, okablowanie Cat5e, do 100 m na segment

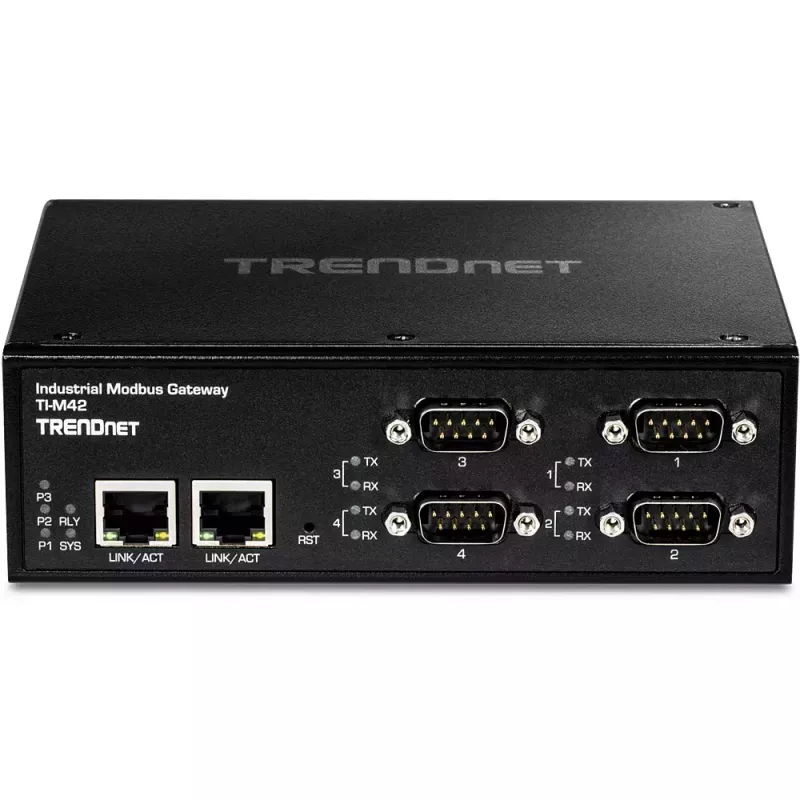

• Porty szeregowe: 4 × DB-9 z obsługą RS-232, RS-422 i RS-485

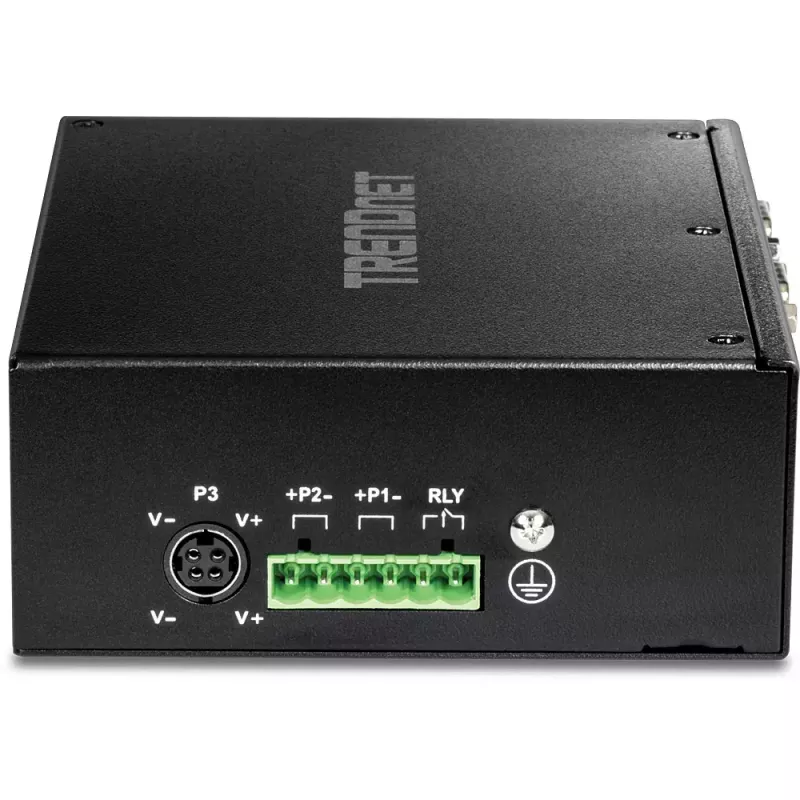

• Zasilanie: wejście 48 V, maksymalny pobór mocy 3,84 W
• Obudowa: stopień ochrony IP30, wymiary kompaktowe 103,5 × 81,5 × 32 mm
• Zakres temperatur pracy: -40° do 75° C
• Cechy konstrukcyjne: odporność na wibracje i wstrząsy, ochrona przed ESD/EMI i przepięciami

Sposób użycia

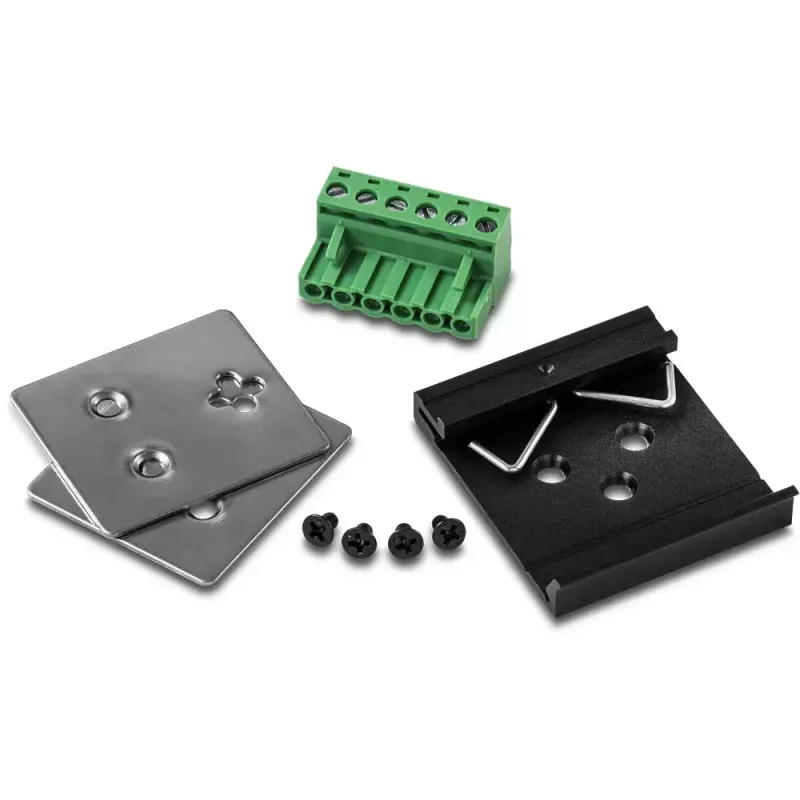

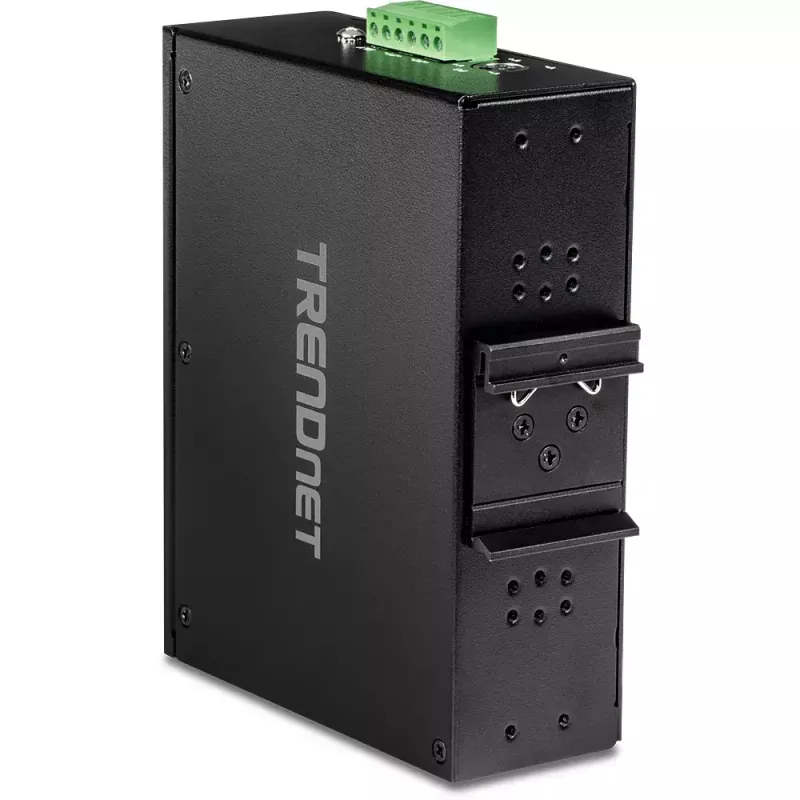

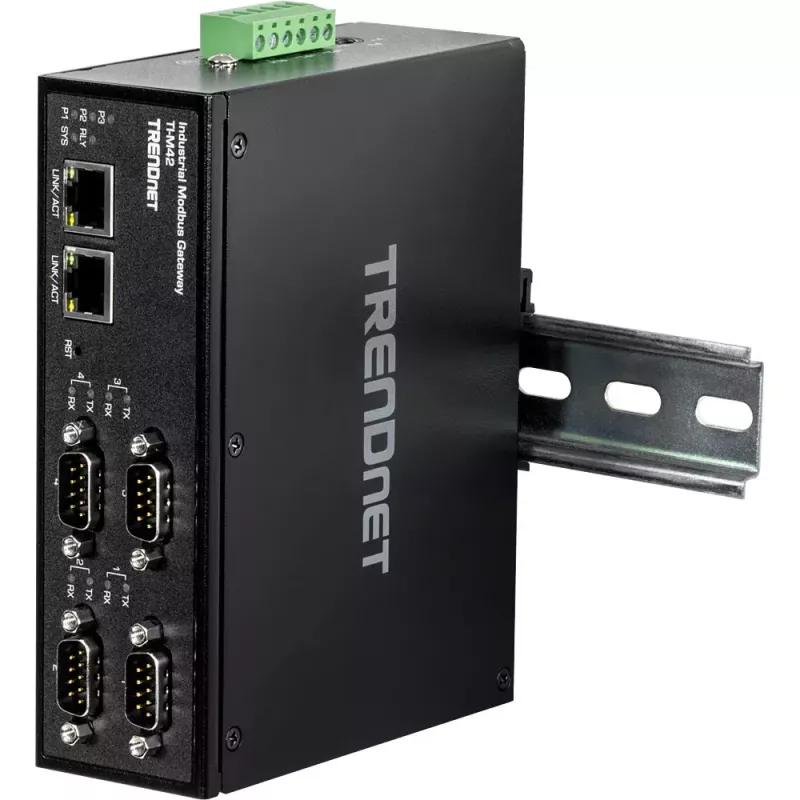

Zainstaluj TI-M42 w odpowiedniej obudowie lub na powierzchni zgodnej z szyną DIN, zgodnie z lokalnymi przepisami bezpieczeństwa, zapewniając wentylację i ochronę przed bezpośrednim działaniem wilgoci. Podłącz porty Ethernet do sieci za pomocą okablowania Cat5e, zachowując limit 100 m na każde połączenie. Podłącz urządzenia szeregowe do portów DB-9 i skonfiguruj każdy port pod kątem wymaganego standardu szeregowego (RS-232/RS-422/RS-485) oraz parametrów Modbus za pomocą interfejsu konfiguracyjnego urządzenia. Podłącz zasilanie 48 V z właściwą polaryzacją i sprawdź, czy urządzenie włącza się i nawiązuje łączność sieciową przed uruchomieniem.

Zalecenia

Umieść TI-M42 w miejscu, w którym wibracje i wstrząsy są zminimalizowane, i przestrzegaj zalecanych praktyk uziemiania i ochrony przeciwprzepięciowej, aby uzupełnić wbudowane zabezpieczenia urządzenia. Utrzymuj długość przewodów Ethernet w określonym limicie i stosuj okablowanie ekranowane lub odpowiednio poprowadzone w środowiskach o wysokim poziomie EMI. Regularnie wykonuj kopie zapasowe oprogramowania sprzętowego i konfiguracji, aby utrzymać niezawodną komunikację Modbus.
