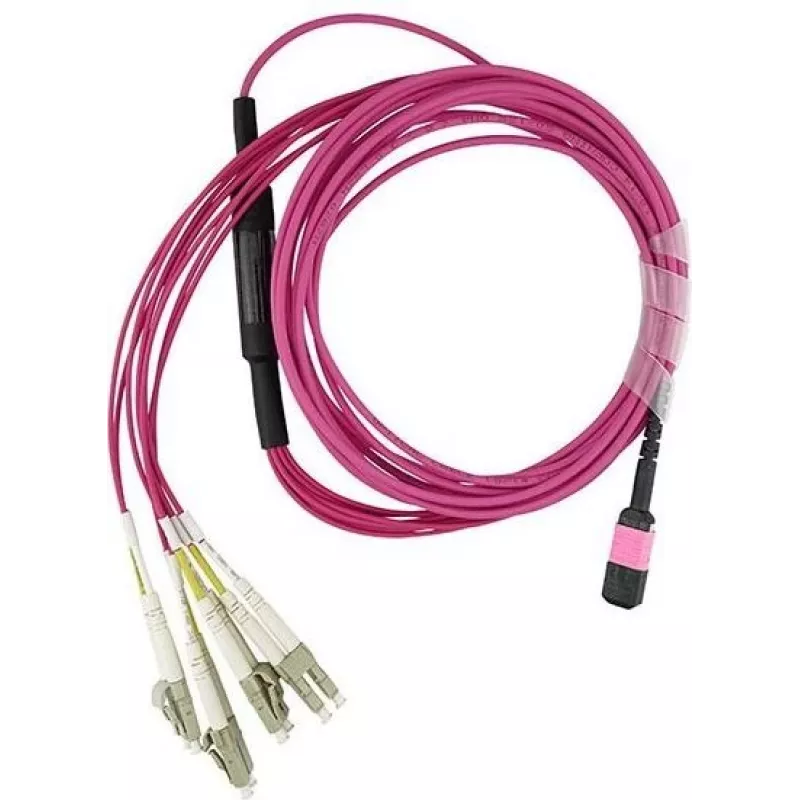

Breakout Patch kabel BlueOptics MCA7J60-C005 MPO/UPC na 4x Duplex LC/UPC 5 m Wielomodowy OM4 50/125µm LSZH 3,0 mm 8-żyłowy MPO bez pinów

BlueOptics MCA7J60-C005 to 5-metrowy wielomodowy kabel rozgałęźny łączący pojedynczy szkielet 8-żyłowy MPO/UPC z czterema złączami duplex LC/UPC. Zbudowany na bazie wielomodowego włókna OM4 50/125 µm i osłony LSZH o średnicy 3,0 mm, kabel jest przeznaczony do łączy krótkiego zasięgu o wysokiej gęstości, gdzie szkielety MPO są rozdzielane na wiele portów LC. Złącze MPO jest dostarczane bez kołków prowadzących, a zestaw zawiera raport z testów optycznych dokumentujący pomiary tłumienności i ciągłości.

Zalety

Ten kabel rozgałęźny upraszcza migrację i okablowanie w centrach danych i serwerowniach, przekształcając interfejs MPO 8-żyłowy w cztery pary duplex LC bez dodatkowych adapterów. Włókno klasy OM4 obsługuje wyższą przepustowość i większy zasięg w zastosowaniach wielomodowych w porównaniu do niższych klas OM. Osłona LSZH 3,0 mm zapewnia kompaktową, trudnopalną i niskodymną powłokę zewnętrzną odpowiednią do instalacji wewnętrznych i zamkniętych przestrzeni. Dołączona dokumentacja testowa pomaga zweryfikować wydajność łącza podczas instalacji.

Odpowiednie do

Kluczowe specyfikacje

Sposób użycia

Przed połączeniem sprawdź złącza i upewnij się, że są czyste. Podłącz złącze MPO/UPC do odpowiedniego szkieletu MPO lub kasety, zwracając uwagę na prawidłową orientację biegunowości włókien. Podłącz cztery pary duplex LC/UPC do urządzeń docelowych lub portów LC w panelu krosowym. Użyj dołączonego raportu z testów optycznych, aby potwierdzić tłumienność i ciągłość łącza po instalacji. Unikaj ciasnych zagięć i zachowaj minimalny promień gięcia podczas prowadzenia, aby utrzymać parametry optyczne.

Zalecenia

Przed podłączeniem oczyść powierzchnie czołowe MPO i LC odpowiednimi narzędziami do czyszczenia włókien, zabezpiecz kabel przed naprężeniami złączy i poprowadź go, stosując właściwe zarządzanie okablowaniem, aby nie przekroczyć promienia gięcia. Używaj tego kabla rozgałęźnego do krótkodystansowych łączy wielomodowych OM4, gdzie szkielety MPO muszą być rozdzielone na wiele portów LC.
