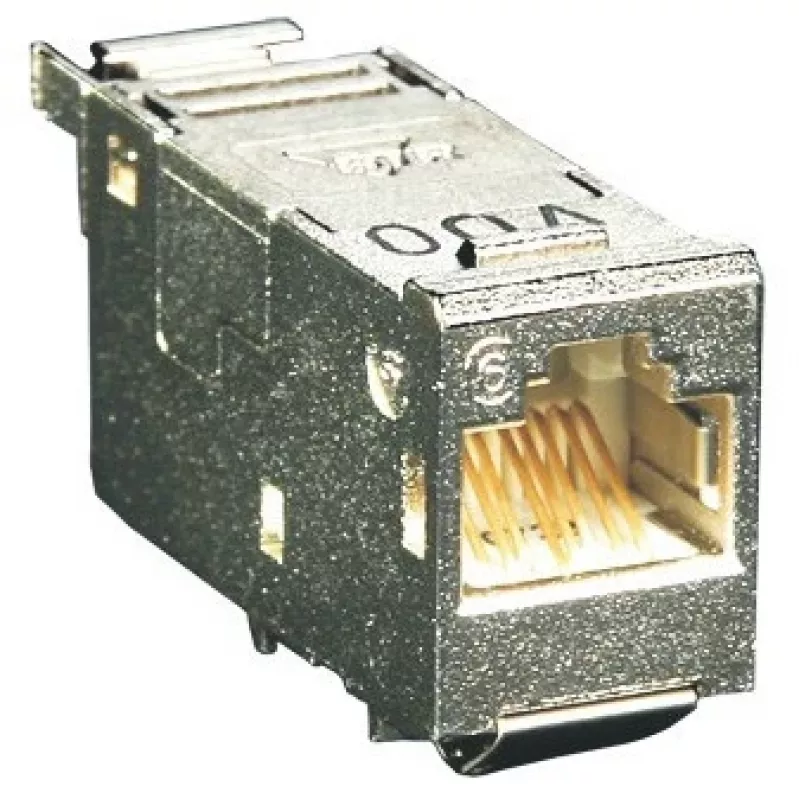

BTR E-DAT Cat.6A 8(8) moduł wtykowy RJ-45, srebrny, 41,95×14,7×19,1 mm

Kompaktowy moduł wtykowy BTR E-DAT Cat.6A 8(8) RJ-45 w srebrnej obudowie z odlewu cynkowego. Moduł obsługuje wydajność Cat.6A do 500 MHz i jest przystosowany do 10 Gigabit Ethernet (IEEE 802.3an) oraz Power over Ethernet (PoE). Jego wymiary to 41,95 × 14,7 × 19,1 mm i jest przeznaczony do instalacji w panelach krosowych, płytach keystone lub ramach dystrybucyjnych w celu zapewnienia szybkiej, ekranowanej łączności RJ-45 w systemach okablowania strukturalnego.

Zalety

Metalowa obudowa zapewnia wytrzymałość mechaniczną i ekranowanie elektromagnetyczne, a ocena jakości GHMT PVP oraz zgodność z klasą EA wg ISO/IEC 11801:2008 Ed.2.1 gwarantują niezawodną transmisję sygnału Cat.6A do 500 MHz. Zakończenie jest przyjazne montażowo i akceptuje przewody stałe AWG 24/1 do 22/1 oraz linkę AWG 26/7. Kodowanie kolorami wspiera schematy okablowania TIA/EIA-568A i TIA/EIA-568B, a moduł umożliwia szybkie wprowadzanie par do ładowarki modułów E-DAT bez specjalnych narzędzi. Odciążenie przewodu realizowane jest za pomocą opasek kablowych przy module.

Zastosowanie

• Instalacje 10 Gigabit Ethernet
• Okablowanie strukturalne o wymaganiach Cat.6A
• Urządzenia sieciowe z PoE i dostarczanie zasilania
• Panele krosowe, płyty keystone i ramy dystrybucyjne

Kluczowe specyfikacje

• Marka: BTR
• Model / MPN: 130910-I
• EAN: 4250184105473
• Złącze: moduł wtykowy RJ-45, 8(8) przewodów
• Klasa wydajności: Cat.6A, klasa EA do 500 MHz (ISO/IEC 11801:2008 Ed.2.1)
• Ethernet: przystosowany do 10 Gigabit Ethernet (IEEE 802.3an)
• PoE: przystosowany do Power over Ethernet
• Obudowa: rafinowany odlew cynkowy (srebrny)
• Wymiary: 41,95 × 14,7 × 19,1 mm
• Zakończenie: akceptuje przewody stałe AWG 24/1 - 22/1 i linkę AWG 26/7; wspiera TIA/EIA-568A i -568B

Sposób użycia

Przygotuj kabel, zdejmując izolację na odpowiedniej długości i oddziel pary przewodów. Postępuj zgodnie z wybranym schematem okablowania (TIA/EIA-568A lub -568B) i włóż poszczególne przewody do ładowarki modułów E-DAT. Skorzystaj z przyjaznej montażowo metody zakończenia przewidzianej w module; do montażu nie są potrzebne żadne specjalne narzędzia. Przymocuj kabel do modułu za pomocą opasek kablowych w celu odciążenia i zainstaluj wkładkę w docelowym panelu krosowym, płycie keystone lub ramie dystrybucyjnej.

Zalecenia

Aby uzyskać niezawodną wydajność Cat.6A i 10 Gigabit, sprawdź prawidłową kolejność par i zachowaj zalecane promienie gięcia kabla podczas instalacji. Stosuj odpowiednie praktyki ekranowania i uziemienia przy integracji komponentów ekranowanych w systemie okablowania strukturalnego.
