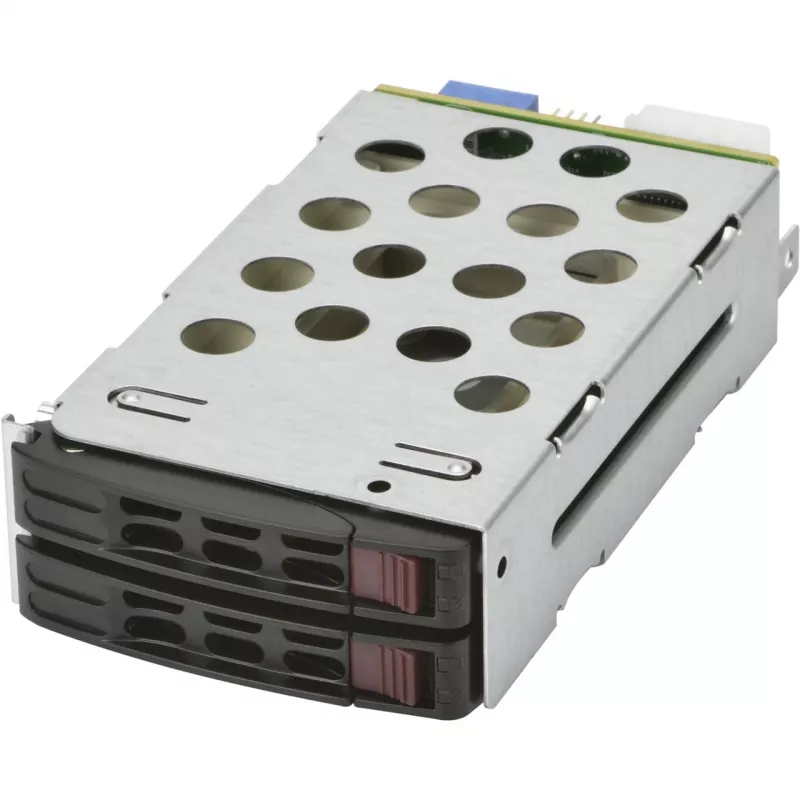

Carrier panel Supermicro MCP-220-82616-0N 2x 5.25-inch panel kieszeni napędów Czarny, Metaliczny

Panel kieszeni napędów Supermicro MCP-220-82616-0N to 2x 5,25-calowy panel kieszeni w czarnym, metalicznym wykończeniu, zaprojektowany do organizowania i zabezpieczania dysków 2,5" w obudowach serwerowych lub stacji roboczych. Obsługuje dyski SAS3/SATA3 z możliwością wymiany podczas pracy (hot-swap) oraz zapewnia wsparcie dla diod LED aktywności i awarii dysków, umożliwiając wygodne monitorowanie i konserwację przy jednoczesnym zachowaniu przepływu powietrza i dostępności.

Zalety

Ten panel kieszeni napędów obsługuje łączność tylną 12G oraz dyski SAS3/SATA3 z możliwością hot-swap, zawiera tace HDD bez użycia narzędzi do szybkiej instalacji oraz zapewnia wsparcie dla diod LED aktywności i statusu (awarii). W zestawie znajdują się SGPIO, kabel Y przedłużenia zasilania oraz kable danych 6G do natychmiastowej integracji; opcjonalny wewnętrzny kabel mini SAS HD do 4 SAS/SATA 12G (CBL-SAST-0699) jest dostępny dla szybszych połączeń z płytą tylną.

Zastosowanie

• Obudowy serwerowe i rackowe wymagające konwersji 2x 5,25-calowej kieszeni napędów na dyski 2,5"
• Systemy wykorzystujące dyski SAS3 lub SATA3 z możliwością hot-swap
• Środowiska potrzebujące wskazywania aktywności i awarii dysków za pomocą diod LED

Kluczowe specyfikacje

• Model: Supermicro MCP-220-82616-0N
• Kompatybilność: 2x 5,25-calowa kieszeń napędów na 2 dyski 2,5"
• Wymiary: 83 mm (szer.) x 159 mm (gł.) x 35 mm (wys.)
• Łączność: obsługa tylnego 12G, opcjonalny CBL-SAST-0699 dla wewnętrznego mini SAS HD do 4 SAS/SATA
• Dołączone akcesoria: kabel SGPIO, kabel Y przedłużenia zasilania, kable danych 6G
• Obsługa dysków: SAS3/SATA3 z hot-swap

Sposób użycia

Zainstaluj panel kieszeni w dwóch sąsiadujących 5,25-calowych zatokach w obudowie i zabezpiecz go zgodnie z instrukcjami producenta obudowy. Zamontuj do dwóch dysków 2,5" SAS3 lub SATA3 w bez narzędziowych tacach, podłącz dołączone kable danych 6G oraz kabel Y zasilania, a następnie podłącz SGPIO dla funkcjonalności LED. Jeśli płyta tylna wymaga szybszych łączy, zainstaluj opcjonalny kabel CBL-SAST-0699 12G między panelem a kontrolerem.

Zalecenia

Stosuj w systemach obsługujących pracę dysków w trybie hot-swap i zapewnij kompatybilność oprogramowania układowego i kontrolera dla łączy SAS3/12G w przypadku użycia opcjonalnego kabla CBL-SAST-0699; przed podłączeniem SGPIO sprawdź układ wyprowadzeń złącza LED z instrukcją obudowy, aby uniknąć błędnych wskaźników statusu.
