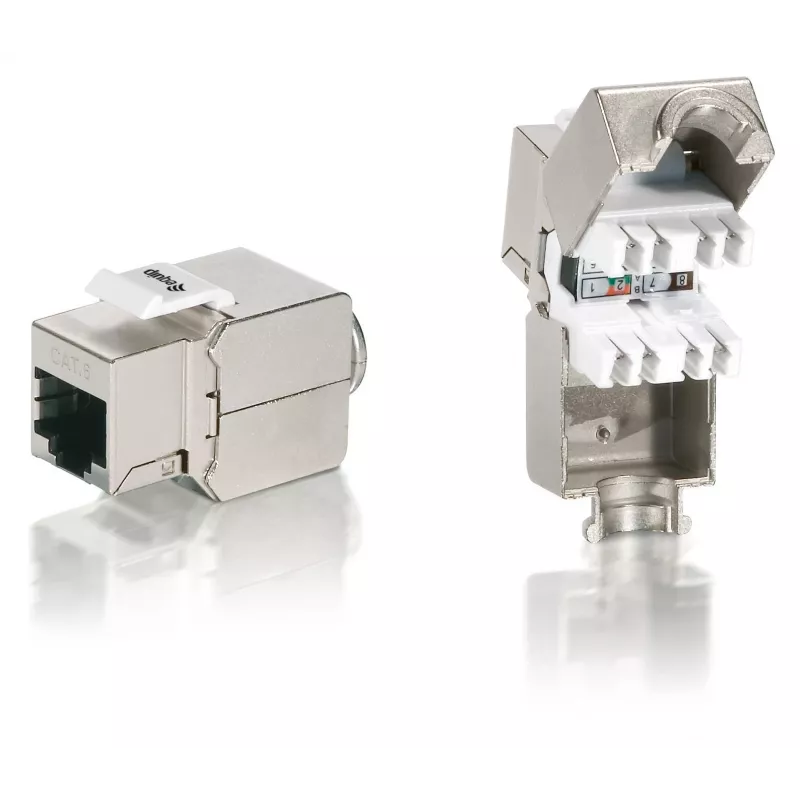

Cat.6 Shielded Keystone Jack LSA Equip 767210

Złącze keystone equip® Cat.6 ekranowane LSA (model 767210) to modułowy łącznik przeznaczony do instalacji okablowania kat. 6. Wykonany ze złoconymi stykami i ekranowaną obudową, keystone zapewnia bezpieczny interfejs do paneli krosowych, gniazd natynkowych i ramek. Certyfikowany zgodnie z normami ISO/IES 11801 i EN 50173, jest przeznaczony do niezawodnej transmisji danych w strukturalnym okablowaniu sieciowym.

Zalety

Złocone styki złącza poprawiają przewodność i odporność na korozję, co wydłuża żywotność. Ekranowana konstrukcja redukuje zakłócenia elektromagnetyczne, wspierając integralność sygnału w środowiskach o potencjalnym hałasie. Kompaktowe wymiary (18,1 mm × 21 mm × 38 mm) zapewniają kompatybilność ze standardowymi ramkami i panelami krosowymi. Zgodność z międzynarodowymi normami okablowania gwarantuje przewidywalną wydajność w instalacjach sieci strukturalnych.

Zastosowanie

• Systemy okablowania Ethernet kat. 6 strukturalnego
• Krosowanie w szafach danych i panelach krosowych
• Gniazda sieciowe natynkowe i ramki
• Środowiska, w których wymagane jest ekranowanie EMI

Kluczowe specyfikacje

• Model: Equip 767210
• Kategoria: Kat. 6, ekranowane
• Powłoka styków: Złoto
• Normy: ISO/IES 11801, EN 50173
• Wymiary (szer. × gł. × wys.): 18,1 mm × 21 mm × 38 mm
• Producent: EQUIP
• EAN: 4015867176504

Sposób użycia

Zakończ odpowiednie pary kabla kat. 6 w punktach terminacji typu LSA, stosując schemat T568A lub T568B. Włóż złącze keystone do kompatybilnej ramki, gniazda natynkowego lub panelu krosowego, aż zatrzaśnie się na miejscu. Podłącz kable krosowe do przedniego portu RJ45 dla urządzeń sieciowych. Upewnij się, że ekran jest prawidłowo uziemiony w przypadku instalacji w systemach okablowania ekranowanego.

Zalecenia

Aby uzyskać najlepszą wydajność, używaj z kablami krosowymi kat. 6 i zapewnij prawidłowe uziemienie ekranu. Po instalacji zweryfikuj polaryzację przewodów i przetestuj każde łącze testerem okablowania sieciowego, aby potwierdzić ciągłość i wydajność.
