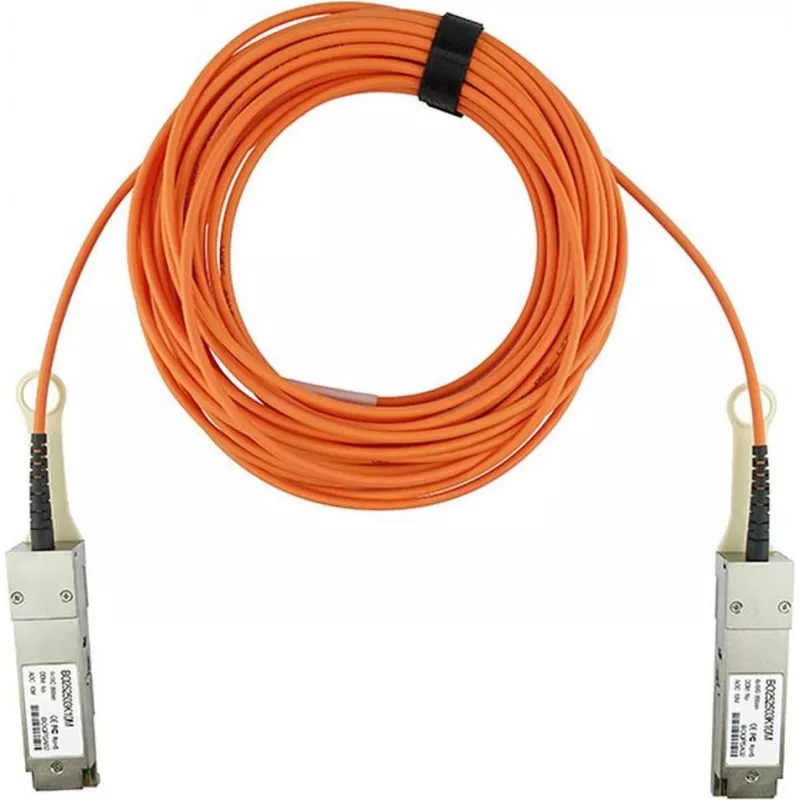

CBO InfiniBand Active Optical kabel QSFP-AOC-5M-NK-BO, QSFP to QSFP, 5 m

CBO InfiniBand Active Optical kabel QSFP-AOC-5M-NK-BO to 5-metrowy aktywny kabel optyczny QSFP-do-QSFP przeznaczony do połączeń o krótkim zasięgu i dużej przepustowości w centrach danych oraz środowiskach obliczeniowych wysokiej wydajności. Kabel wykorzystuje transmisję optyczną do łączenia portów QSFP w przełącznikach, serwerach i urządzeniach pamięci masowej, zapewniając niezawodny transfer danych przy jednoczesnym ograniczeniu zakłóceń elektromagnetycznych i uproszczeniu okablowania w szafie.

Zalety

Aktywna konstrukcja optyczna zapewnia niskostratną transmisję optyczną odpowiednią dla wielotorowych łączy o wysokiej prędkości, przy zachowaniu integralności sygnału na dystansie 5 metrów. Format QSFP-do-QSFP oferuje łączność typu hot-plug kompatybilną ze standardowymi portami QSFP, umożliwiając prostą integrację z istniejącą infrastrukturą sieciową i obliczeniową. Zastosowanie światłowodów zmniejsza podatność na EMI i pozwala na gęstsze okablowanie przy mniejszym wydzielaniu ciepła i niższej wadze w porównaniu z równoważnymi rozwiązaniami miedzianymi.

Zastosowanie

• Szybkie łącza krótkiego zasięgu pomiędzy portami QSFP w przełącznikach i routerach
• Połączenia serwer-przełącznik i przełącznik-przełącznik w centrach danych i klastrach HPC
• Połączenia międzysystemowe pamięci masowych wymagające wielotorowej przepustowości i niskich opóźnień
• Przeprojektowanie okablowania w szafie w celu redukcji EMI i poprawy przepływu powietrza

Kluczowe specyfikacje

• Typ złącza: złącza optyczne QSFP do QSFP
• Długość: 5 metrów
• Medium transmisyjne: aktywny kabel optyczny (światłowodowy)
• Przypadek użycia: wielotorowe łącza o dużej przepustowości na krótkie odległości
• Kompatybilność: porty QSFP w przełącznikach sieciowych, serwerach i urządzeniach pamięci masowej

Sposób użycia

Włóż każdą końcówkę QSFP do odpowiedniego portu QSFP w urządzeniach, które mają zostać połączone, upewniając się, że zatrzask złącza jest prawidłowo zablokowany. Nie jest wymagane żadne zewnętrzne zasilanie poza portami hosta; kabel wykorzystuje aktywną elektronikę optyczną zintegrowaną z końcówkami QSFP. Sprawdź status łącza za pomocą diod LED na urządzeniu lub interfejsów zarządzania i potwierdź oczekiwane szybkości transmisji danych oraz wyrównanie torów. Podczas odłączania kabla naciśnij zatrzask i pociągnij prosto, aby uniknąć naprężenia złącza.

Zalecenia

W celu niezawodnej pracy układaj kabel tak, aby unikać ostrych zagięć i nadmiernego napięcia; zachowaj minimalny promień gięcia określony przez producenta i utrzymuj złącza w czystości. Używaj łączy AOC do połączeń na krótkie odległości w obrębie szaf lub między sąsiednimi szafami; na większe odległości rozważ transceivery z wkładkami umożliwiające okablowanie duplex lub jednokierunkowe. Sprawdź listy kompatybilności urządzeń, jeśli sprzęt wykorzystuje specyficzne dla dostawcy oprogramowanie optyczne lub walidację transceiverów.
