Centralna jednostka sterująca inteligentnym domem ALLNET ALL3500

Centralna jednostka sterująca inteligentnym domem ALLNET ALL3500 to podstawowa platforma do automatyki domowej, która łączy łączność przewodową i bezprzewodową z oprogramowaniem układowym opartym na GNU/Linuksie. Oparta na płycie procesorowej ALL5002, ALL3500 obsługuje integrację dodatkowych modułów ALLNET z serii ALL3000/4000/5000 i zapewnia interfejsy sieciowe i XML do zdalnego dostępu, konfiguracji i integracji z systemami nadrzędnymi.

Zalety

Urządzenie oferuje kompaktową, ekonomiczną konstrukcję z czterema wyjściami przekaźnikowymi, czterema portami czujników/aktuatorów i czterema wejściami stykowymi. Obsługuje dostęp przez Ethernet i wbudowane Wi‑Fi oraz zawiera interfejs XML do automatycznego pobierania danych i sterowania. Moduły łączą się za pomocą magistrali podobnej do I2C przy użyciu standardowego okablowania RJ45/Cat5 o długości do 100 m, z zasilaniem dostarczanym z płyty procesorowej. Port USB umożliwia integrację zewnętrznych technologii radiowych, takich jak Plugwise i EnOcean.

Odpowiednie do

• Monitorowania temperatury i wilgotności w scenariuszach HACCP i alarmowych
• Kontroli klimatu w pomieszczeniach z regulacją ogrzewania i nawilżania
• Wykrywania alarmów gazu, zalania lub dymu i automatycznej reakcji
• Nawadniania ogrodu sterowanego czasem i wilgotnością
• Sterowania na podstawie zużycia przy użyciu zewnętrznych mierników mocy (np. ALL4950)
• Integracji z systemami monitorowania opartymi na SNMP lub XML

Kluczowe specyfikacje

• Model: ALLNET ALL3500
• Płyta procesorowa: ALL5002, oprogramowanie układowe GNU/Linux
• Sieć: Fast Ethernet, Wi‑Fi 802.11b/g/n
• Interfejsy: 4 wyjścia przekaźnikowe, 4 porty czujników/aktuatorów, 4 wejścia stykowe, USB, interfejs XML
• Okablowanie: RJ45/Cat5 (magistrala podobna do I2C) do 100 m na moduł
• Zasilanie: Wejście 100–240 V, maks. zużycie 5 W (zgodnie z danymi produktu)
• Wymiary (S×G×W): 220,4 × 80 × 30 mm (obudowa metalowa)
• Certyfikaty: zgodność z RoHS

Sposób użycia

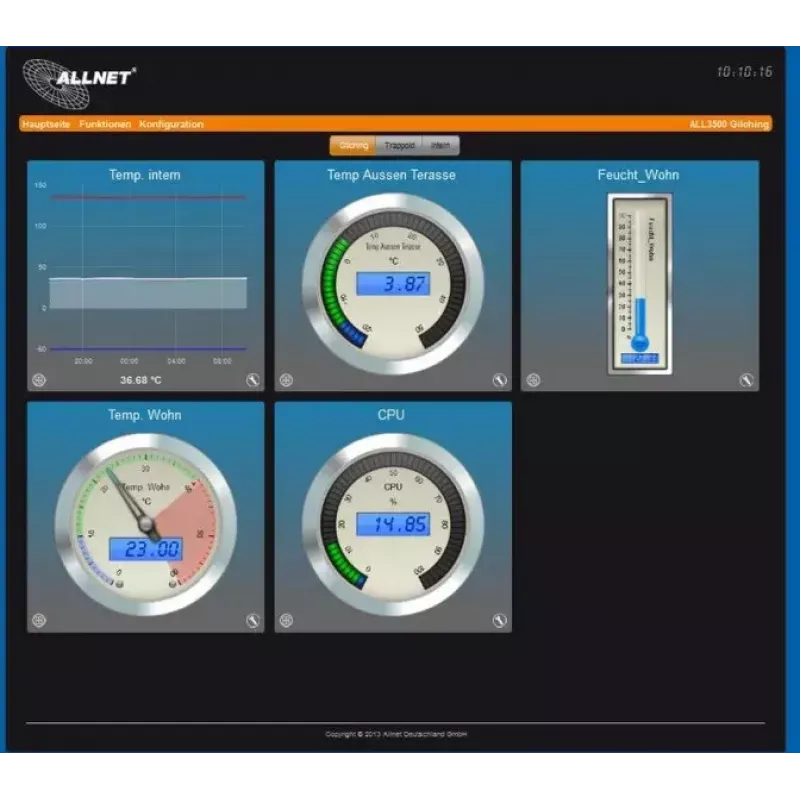

Zainstaluj ALL3500 w miejscu z dostępem do sieci i podłącz do sieci LAN przez Ethernet lub użyj wbudowanego Wi‑Fi. Podłącz czujniki, aktuatory lub moduły do czterech portów czujników i poprowadź okablowanie do zewnętrznych modułów przy użyciu standardowych kabli RJ45/Cat5 (do 100 m). Użyj interfejsu sieciowego, aby odczytywać wartości, konfigurować ustawienia i sterować przekaźnikami ręcznie lub zgodnie z harmonogramem. Do zautomatyzowanej integracji użyj interfejsu XML do pobierania danych pomiarowych i wydawania poleceń sterujących z zewnętrznego oprogramowania lub systemów monitorowania.

Zalecenia

Umieść jednostkę centralną w suchym, wentylowanym miejscu ze stabilnym dostępem do sieci. Używaj wysokiej jakości kabli Cat5/Cat5e do połączeń modułów i sprawdź rozmieszczenie modułów w granicach limitu 100 m kabla. Podczas integracji czujników bezprzewodowych przez USB potwierdź kompatybilność (obsługiwane przykłady: Plugwise, EnOcean) i aktualizuj oprogramowanie układowe w celu zapewnienia bezpieczeństwa i interoperacyjności.
