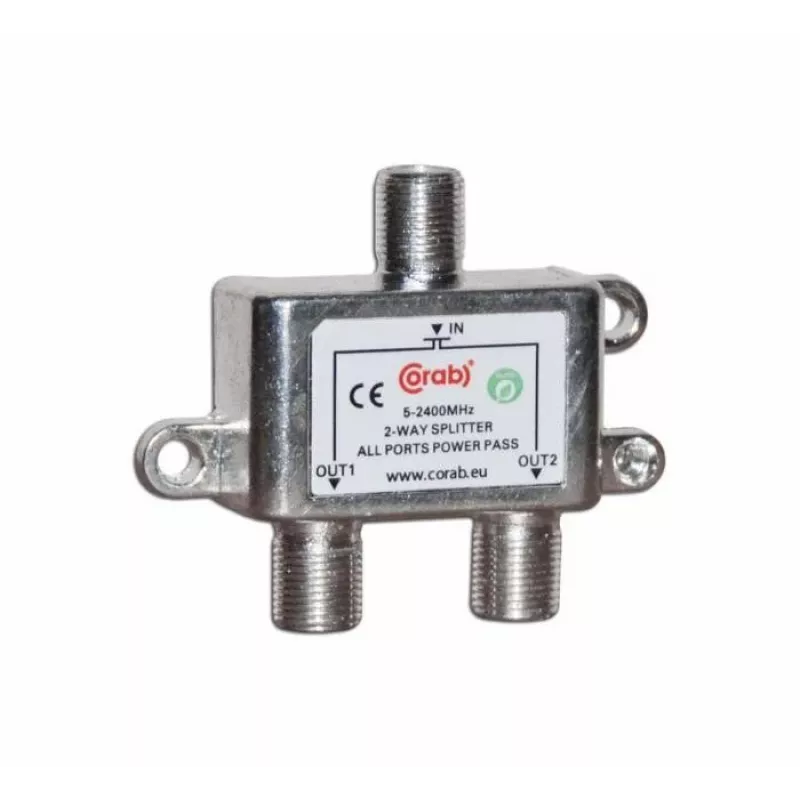

Rozdzielacz sygnału RF CORAB 2-drożny 5-2400 MHz z przepustem zasilania DC

Gdy jedna antena lub antena satelitarna ma zasilać dwa odbiorniki, zwykły łącznik T powoduje straty sygnału i odbicia. Rozdzielacz CORAB 2-way rozwiązuje ten problem, dzieląc sygnał RF przy minimalnych stratach wtrąceniowych i wysokiej izolacji, zapewniając obu podłączonym urządzeniom czysty, stabilny sygnał w całym paśmie 5-2400 MHz. Jego funkcja DC power pass-through umożliwia zdalne zasilanie LNB lub przedwzmacniacza przez jedno wyjście, eliminując potrzebę stosowania osobnego zasilacza wtrącającego.

Dla kogo jest przeznaczony

Ten rozdzielacz jest idealny do instalacji domowych i komercyjnych, gdzie pojedyncza antena naziemnej telewizji, telewizji satelitarnej lub radia musi obsługiwać dwa tunery lub dekodery. Sprawdzi się również u techników i majsterkowiczów budujących lub modernizujących domowe systemy dystrybucji, zwłaszcza gdy aktywny element, taki jak LNB satelitarny, wymaga zasilania DC z odbiornika.

Główne cechy

• Szeroki zakres częstotliwości 5-2400 MHz obejmuje telewizję naziemną (DVB-T/T2), telewizję satelitarną (DVB-S/S2) oraz radio FM/DAB+.
• Funkcja DC power pass-through na jednym wyjściu umożliwia zdalne zasilanie LNB, przedwzmacniaczy lub anten aktywnych (maks. 500 mA).
• Niskie straty wtrąceniowe i wysoka izolacja zapewniają minimalną degradację sygnału między wyjściami.
• Obudowa z odlewanego cynku z ekranowaniem >100 dB chroni przed zakłóceniami elektromagnetycznymi.
• Złącza żeńskie typu F na wszystkich portach zapewniają pewne połączenia o niskich stratach.
• Impedancja 75 omów jest zgodna ze standardowymi kablami koncentrycznymi i sprzętem.

Specyfikacje

• Typ produktu: Rozdzielacz sygnału RF
• Liczba wyjść: 2
• Zakres częstotliwości: 5 - 2400 MHz
• Złącze wejściowe: 1 x żeńskie typu F
• Złącza wyjściowe: 2 x żeńskie typu F
• Impedancja: 75 omów
• Straty wtrąceniowe (5-470 MHz): < 4,0 dB
• Straty wtrąceniowe (470-860 MHz): < 4,5 dB
• Straty wtrąceniowe (950-2400 MHz): < 5,5 dB
• Izolacja (wyjście-wyjście, 5-860 MHz): > 20 dB
• Izolacja (wyjście-wyjście, 950-2400 MHz): > 15 dB
• Współczynnik odbicia: > 10 dB
• Materiał obudowy: Odlewany cynk
• Skuteczność ekranowania: > 100 dB
• Maksymalny prąd DC: 500 mA
• Zastosowanie: Telewizja naziemna, telewizja satelitarna, radio

Wskazówki

Aby uzyskać najlepsze rezultaty, zamontuj rozdzielacz blisko odbiorników i używaj wysokiej jakości kabli koncentrycznych RG6 z kompresyjnymi złączami F. Podczas korzystania z funkcji DC pass-through podłącz odbiornik zasilający do wyznaczonego wyjścia (zwykle oznaczonego „Power Pass”), aby LNB otrzymywał napięcie. Unikaj kaskadowego łączenia wielu rozdzielaczy bez wzmacniacza, ponieważ skumulowane straty mogą osłabić słabe sygnały.
