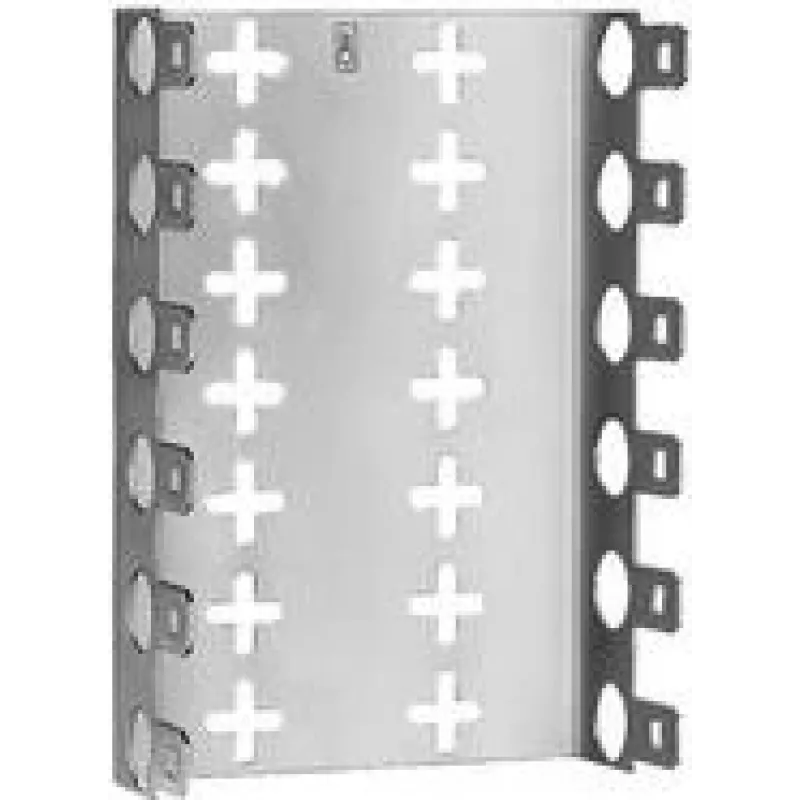

Corning 79151-513 25 LSA-Plus taca montażowa R27.5 T49 na 30+1 portów (DE620022165)

Corning 79151-513 25 LSA-Plus taca montażowa R27.5 T49 na 30+1 portów to organizer do terminacji i spawów światłowodowych zaprojektowany do instalacji wymagających kompaktowego, modułowego krosowania i ochrony. Taca akceptuje moduły typu LSA-Plus i pasuje do szaf rack lub ram dystrybucyjnych o wymiarach montażowych R27.5 i T49. Zapewnia zarządzane prowadzenie kabli, ochronę spawów i uporządkowany montaż panelowy dla maksymalnie 30 portów serwisowych plus jednego dodatkowego miejsca na adapter.

Zalety

Ta taca montażowa jest zbudowana z myślą o niezawodnej ochronie mechanicznej terminacji i spawów światłowodowych przy jednoczesnym zachowaniu niewielkiej powierzchni w obudowach telekomunikacyjnych. Produkt obsługuje wtykowe moduły LSA-Plus w celu modułowej rozbudowy i upraszcza prowadzenie kabli dzięki zdefiniowanym punktom wejścia i kontroli zgięć. Zastosowane materiały i konstrukcja zmniejszają ryzyko naprężeń włókien i umożliwiają zorganizowaną instalację oraz konserwację.

Zastosowanie

• Ścienne lub rackowe ramy dystrybucyjne światłowodów wymagające układu 30+1 portów
• Szafy telekomunikacyjne oraz szafy MDF/IDF o standardach montażowych R27.5 i T49
• Instalacje wykorzystujące moduły LSA-Plus do modułowego krosowania lub terminacji opartych na adapterach
• Punkty spawów i terminacji, gdzie wymagane jest kompaktowe, chronione prowadzenie

Kluczowe specyfikacje

• Typ kompatybilnego modułu: moduły w stylu LSA-Plus (wtykowe)
• Pojemność portów: skonfigurowana na 30 portów serwisowych plus jedno dodatkowe miejsce na adapter
• Wymiary montażowe: obsługuje wzorce montażowe R27.5 i T49
• Funkcjonalność: obsługuje zarówno terminację światłowodów, jak i zarządzanie spawami
• Zarządzanie kablami: zdefiniowane ścieżki prowadzenia i kontrola zgięć w celu ochrony promienia gięcia włókna
• Montaż panelowy: zaprojektowany do bezpiecznego mocowania w szafach telekomunikacyjnych i ramach dystrybucyjnych

Sposób użycia

Zamontować tacę montażową w szafie rack lub ramie dystrybucyjnej, korzystając z określonych punktów montażowych R27.5 lub T49. Umieścić moduły LSA-Plus w gniazdach modułów tacy zgodnie z wymaganym układem portów. Poprowadzić przychodzące i wychodzące kable światłowodowe przez wyznaczone prowadnice wejściowe, zachować minimalny promień gięcia w punktach kontrolnych i zabezpieczyć pigtaile lub zworki światłowodowe w obszarach spawów/terminacji. Wykonać spawanie lub terminację złączy zgodnie z wymaganiami, a następnie zamknąć wszelkie osłony ochronne lub elementy ustalające, aby zapobiec przemieszczaniu.

Zalecenia

Postępować zgodnie ze standardowymi procedurami obsługi włókien światłowodowych: stosować odpowiednią ochronę promienia gięcia, oznaczać włókna i adaptery w celu łatwej identyfikacji oraz utrzymywać obszary spawów dostępne do konserwacji. Przed instalacją zweryfikować kompatybilność modułów LSA-Plus i unikać przekraczania zalecanej liczby włókien, aby zachować serwisowalność.
