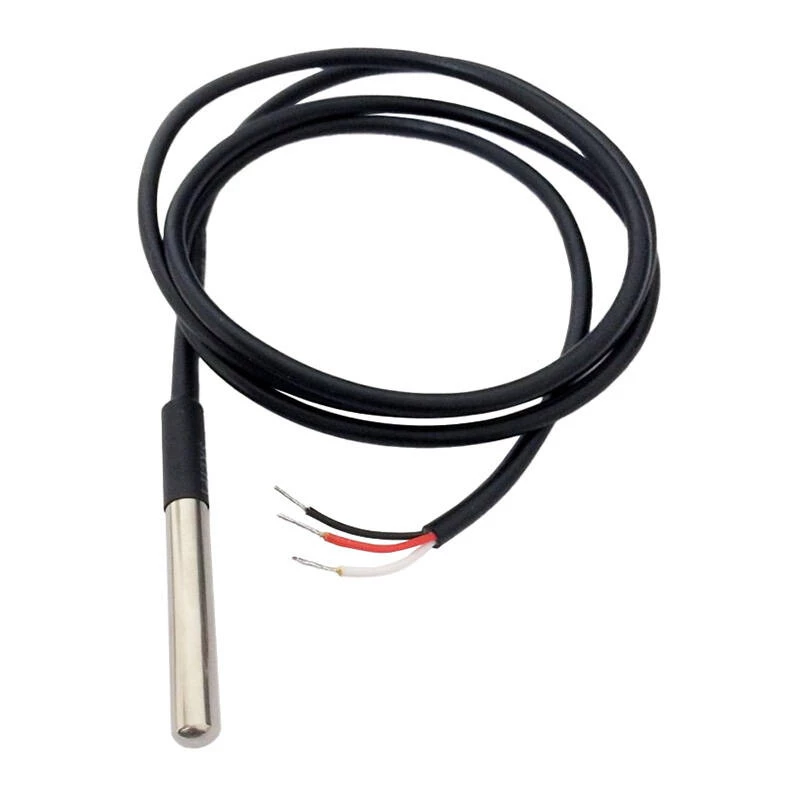

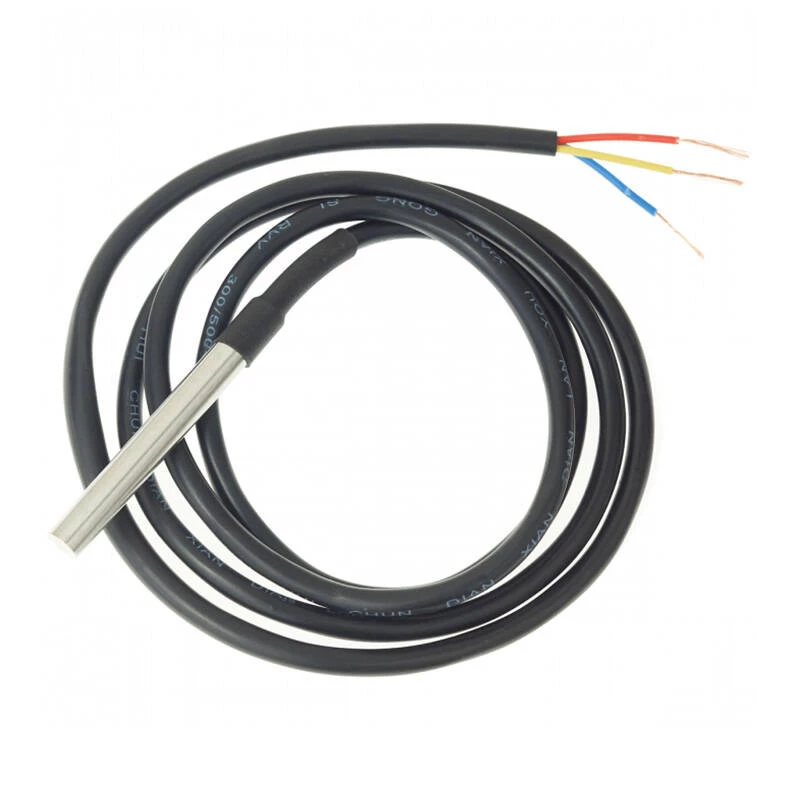

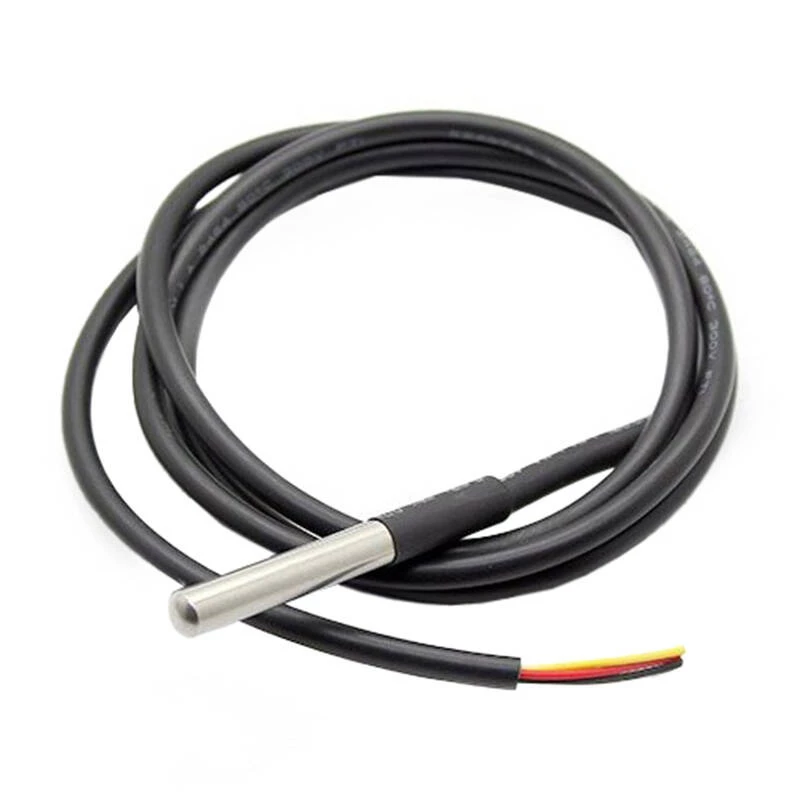

Czujnik temperatury Shelly DS18B20 z kablem 3 m

Przewodowy czujnik temperatury Shelly DS18B20 z kablem 3 m zapewnia jednopunktowe cyfrowe odczyty temperatury za pomocą elementu czujnikowego DS18B20. Zaprojektowany do podłączenia do kompatybilnych urządzeń Shelly i innych sterowników obsługujących czujnik DS18B20, sonda ta umożliwia zdalny monitoring temperatury w kompaktowej obudowie kablowej. Kabel o długości 3 m pozwala na elastyczne umieszczenie w systemach, gdzie główny sterownik znajduje się w pewnej odległości od punktu pomiarowego. Czujnik nadaje się do użytku wewnętrznego i pod zadaszeniami na zewnątrz, o ile jest chroniony przed bezpośrednim dostępem wody i ekstremalnymi naprężeniami mechanicznymi.

Zalety

Czujnik Shelly DS18B20 zapewnia dokładne cyfrowe pomiary temperatury przy prostym okablowaniu i niezawodnej komunikacji przez interfejs czujnika. Kabel 3 m zapewnia zasięg do instalacji w systemach HVAC, obudowach, urządzeniach lub małych strefach środowiskowych. Zastosowanie elementu DS18B20 gwarantuje kompatybilność z szeroką gamą sterowników i przewidywalną charakterystykę cieplną w typowych zakresach temperatur otoczenia. Kompaktowa końcówka sondy i elastyczny kabel ułatwiają pozycjonowanie w kanałach, zbiornikach lub ciasnych przestrzeniach, minimalizując złożoność instalacji.

Zastosowanie

• Monitoring i sterowanie temperaturą w HVAC
• Pomiar temperatury w akwariach i terrariach
• Monitoring lodówek, zamrażarek i przechowalni chłodniczych
• Pomiar temperatury w szklarniach lub małych gospodarstwach rolnych
• Projekty wbudowane i sterowniki kompatybilne z DS18B20

Kluczowe specyfikacje

• Typ czujnika: cyfrowy czujnik temperatury DS18B20
• Długość kabla: 3 metry, elastyczny przewód izolowany
• Zakres pomiarowy: typowy zakres pracy DS18B20 (-55°C do +125°C) z najlepszą dokładnością w typowych zakresach otoczenia
• Rozdzielczość: do 12-bitowej konwersji (zależna od urządzenia przy użyciu z kompatybilnym sterownikiem)
• Interfejs: jednoprzewodowa magistrala cyfrowa kompatybilna z protokołem DS18B20
• Forma sondy: szczelna końcówka sondy z podłączonym kablem do zdalnego umieszczenia

Sposób użycia

Podłącz czujnik Shelly DS18B20 do kompatybilnego urządzenia Shelly lub sterownika, postępując zgodnie ze schematem okablowania sterownika dla sondy DS18B20: podłącz przewód danych do wyznaczonego wejścia czujnika, a zasilanie i masę podłącz zgodnie z wymaganiami urządzenia nadrzędnego. Umieść końcówkę sondy w punkcie pomiarowym i zabezpiecz kabel, aby uniknąć naprężeń na połączeniu czujnika. Po okablowaniu skonfiguruj urządzenie nadrzędne do odczytu temperatury z wejścia DS18B20 i wybierz odpowiednią rozdzielczość lub odstęp próbkowania zgodnie z obsługiwanymi przez sterownik. Sprawdź odczyty w interfejsie urządzenia nadrzędnego i odczekaj krótki okres stabilizacji po umieszczeniu, aby zapewnić dokładny pomiar.

Zalecenia

Aby zapewnić niezawodną długoterminową pracę, unikaj narażania złącza kablowego lub końcówki sondy na bezpośrednie zanurzenie w wodzie, chyba że dokumentacja urządzenia nadrzędnego dopuszcza zanurzenie. Prowadź kabel z dala od silnych źródeł ciepła lub ruchomych części i zamocuj go, aby zapobiec naprężeniom mechanicznym. Podczas użytkowania na zewnątrz lub w wilgotnym środowisku zapewnij dodatkową ochronę (na przykład osłonę lub rurkę ochronną) w punktach wejścia kabla. Skalibruj i sprawdź odczyty w systemie nadrzędnym, gdy wymagana jest precyzyjna kontrola temperatury.
