Czujnik wykrywania filamentu Flashforge AD5X — kompatybilny czujnik końca filamentu do drukarek 3D

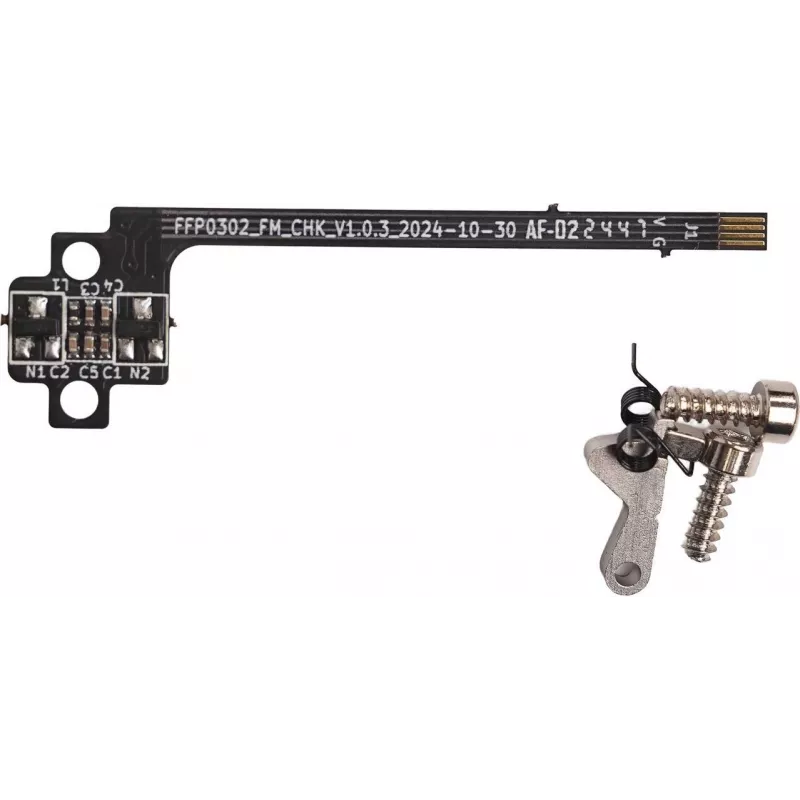

Czujnik wykrywania filamentu Flashforge AD5X to samodzielny moduł wykrywania końca filamentu przeznaczony do drukarek 3D FDM. Czujnik monitoruje obecność filamentu w ścieżce podawania i wysyła sygnał do kontrolera drukarki w przypadku przerwania lub wyczerpania, umożliwiając maszynie wstrzymanie druku i obsługę wymiany filamentu lub wznowienia. Kompaktowy moduł jest przeznaczony do integracji z kompatybilnymi modelami Flashforge i innymi drukarkami, które akceptują zewnętrzne sygnały wykrywania filamentu.

Zalety

Czujnik zapewnia automatyczne monitorowanie obecności filamentu, zmniejszając ryzyko nieudanych wydruków spowodowanych pęknięciem lub wyczerpaniem szpuli. Jego samodzielna konstrukcja upraszcza instalację bez konieczności wprowadzania skomplikowanych zmian w oprogramowaniu sprzętowym w wielu maszynach, a komunikacja odbywa się za pomocą prostego sygnału końca filamentu, kompatybilnego z typowymi kontrolerami drukarek 3D. Kompaktowy rozmiar modułu i połączenie kablowe sprawiają, że można go dostosować do różnych konfiguracji drukarek i ścieżek filamentu.

Zastosowanie

• Drukarki 3D FDM, które akceptują zewnętrzne wejście sygnału końca filamentu
• Przepływy pracy, w których wykonywane są długie lub bezobsługowe wydruki
• Środowiska, w których dąży się do ograniczenia marnowania materiału z powodu nieudanych wydruków

Kluczowe specyfikacje

• Funkcja: wykrywanie obecności filamentu z wyjściem sygnału końca filamentu
• Konstrukcja: kompaktowy, samodzielny moduł odpowiedni do montażu w linii
• Połączenie: interfejs kablowy do integracji sygnału i zasilania z elektroniką drukarki
• Kompatybilność: zgodny z drukarkami obsługującymi Flashforge AD5X i innymi kontrolerami akceptującymi standardowe wejście sygnału końca filamentu
• Działanie: wykrywa przerwanie i wyczerpanie filamentu, aby wywołać procedury wstrzymania lub wznowienia druku

Sposób użycia

Zamontuj czujnik wykrywania filamentu w ścieżce podawania filamentu, gdzie może niezawodnie wykrywać ruch lub obecność filamentu. Podłącz przewód czujnika do wyznaczonego wejścia sygnału końca filamentu lub detekcji filamentu w drukarce, postępując zgodnie z zaleceniami producenta drukarki dotyczącymi okablowania. Po fizycznej instalacji i podłączeniu elektrycznym przetestuj czujnik, podając filament przez punkt detekcji i sprawdzając, czy drukarka reaguje na usunięcie filamentu lub symulowane pęknięcie, wstrzymując drukowanie lub wyświetlając alert końca filamentu. Dostosuj położenie, jeśli czujnik nie wykrywa filamentu w sposób ciągły.

Zalecenia

Aby zapewnić niezawodne działanie, umieść czujnik w miejscu, w którym filament przechodzi płynnie, bez nadmiernego zginania lub naprężenia. Używaj czystego filamentu wolnego od kurzu i zanieczyszczeń, aby uniknąć fałszywych wyzwalaczy. Jeśli oprogramowanie sprzętowe drukarki wymaga konfiguracji dla zewnętrznych sygnałów końca filamentu, postępuj zgodnie z instrukcjami producenta drukarki, aby włączyć i przetestować tę funkcję przed rozpoczęciem długich wydruków.
