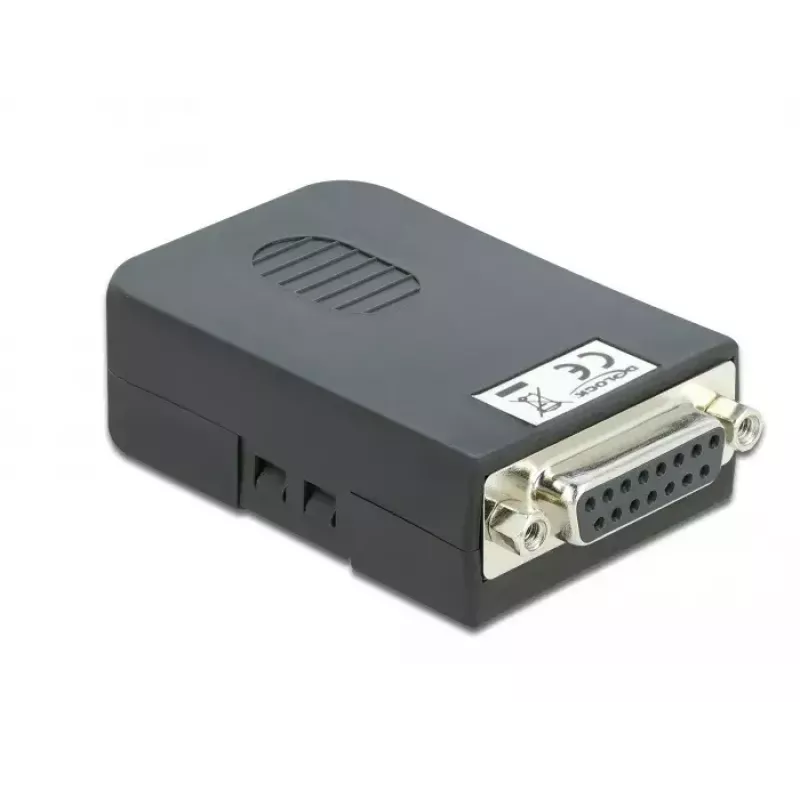

D-Sub15 żeński na listwę zaciskową z obudową DeLOCK 66569

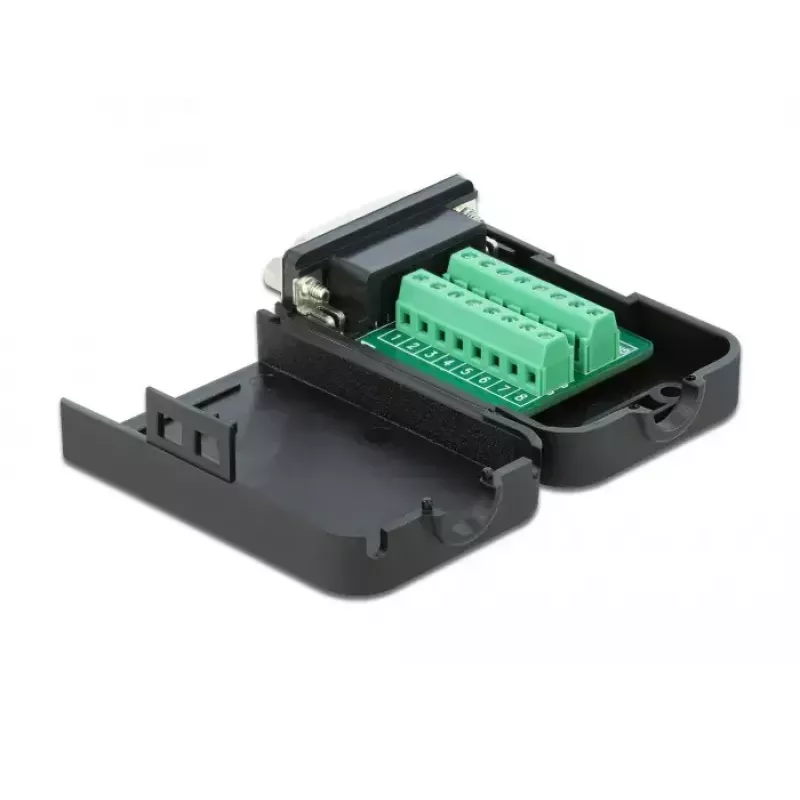

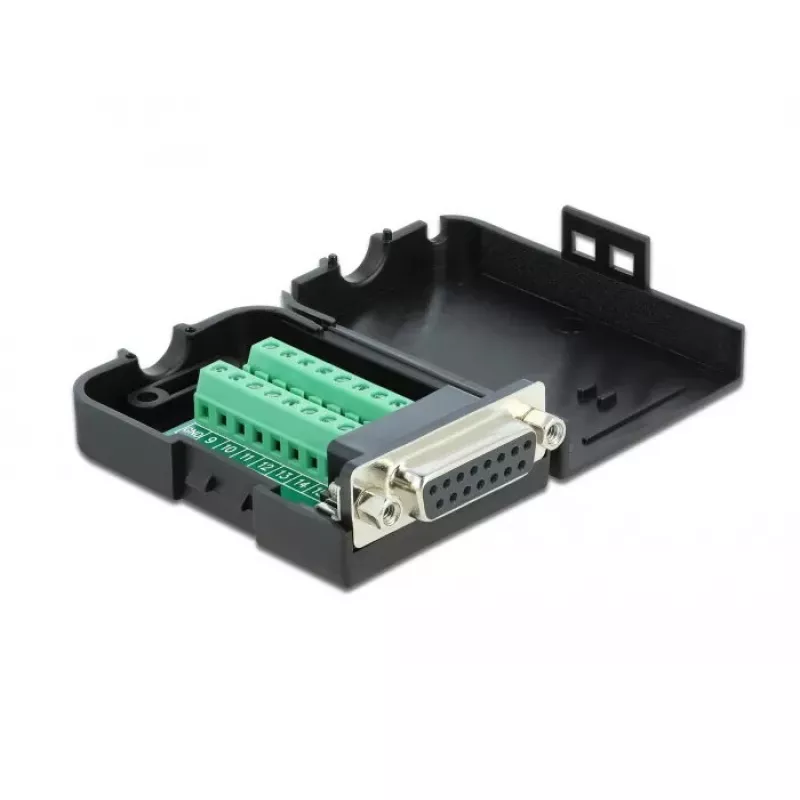

Adapter DeLOCK D-Sub15 żeński na listwę zaciskową z obudową (model 66569) zapewnia szeregowe złącze Sub-D15 żeńskie połączone z 16-pinową listwą zaciskową w ochronnej obudowie z tworzywa sztucznego. Adapter umożliwia bezpośrednie podłączenie gołych przewodów do interfejsu Sub-D i jest odpowiedni do zastosowań przemysłowych oraz projektów hobbystycznych, takich jak kolejki modelarskie. Czarna obudowa chroni płytkę PCB przed zabrudzeniem i uszkodzeniami mechanicznymi, zachowując kompaktowe wymiary.

Zalety

Zintegrowana 16-pinowa listwa zaciskowa upraszcza okablowanie, umożliwiając bezpieczne mocowanie gołych przewodów, a przykręcane zabezpieczenie przed wyrwaniem przewodu utrzymuje kabel wewnątrz obudowy, zmniejszając naprężenia na lutowanych połączeniach i zaciskach. Obudowa z tworzywa sztucznego zapewnia ochronę przed kurzem i przypadkowym dotknięciem, a standardowe złącze D-Sub15 żeńskie gwarantuje kompatybilność z powszechnie stosowanymi interfejsami szeregowymi.

Zastosowanie

• Podłączanie czujników, sterowników lub starszych urządzeń szeregowych do niestandardowego okablowania
• Prototypowanie i elektronika hobbystyczna, np. instalacje kolejek modelarskich
• Sprzęt przemysłowy wymagający kompaktowego interfejsu D-Sub na listwę zaciskową

Kluczowe specyfikacje

• Złącze 1: szeregowe Sub-D15 (żeńskie)
• Złącze 2: 16-pinowa listwa zaciskowa
• Kolor produktu: Czarny
• Obudowa: tworzywo sztuczne z przykręcanym zabezpieczeniem przed wyrwaniem

Sposób użycia

Zdejmij izolację z końcówek przewodów, włóż każdy goły przewód do odpowiedniego zacisku na 16-pinowej listwie i dokręć śruby zaciskowe, aby zabezpieczyć połączenie. Poprowadź kabel przez obudowę i zamocuj przykręcane zabezpieczenie przed wyrwaniem, aby unieruchomić kabel i zminimalizować ruchy. Podłącz złącze D-Sub15 żeńskie do odpowiedniego portu męskiego w urządzeniu.

Zalecenia

Używaj przewodów o odpowiednim przekroju i izolacji dostosowanych do zastosowania, nie przekraczaj wartości znamionowych prądu i napięcia podłączonych urządzeń oraz upewnij się, że wszystkie śruby zaciskowe są dokręcone, aby zapobiec przerywanym połączeniom. W przypadku instalacji w zapylonym lub trudnym środowisku rozważ dodatkowe uszczelnienie obudowy.
