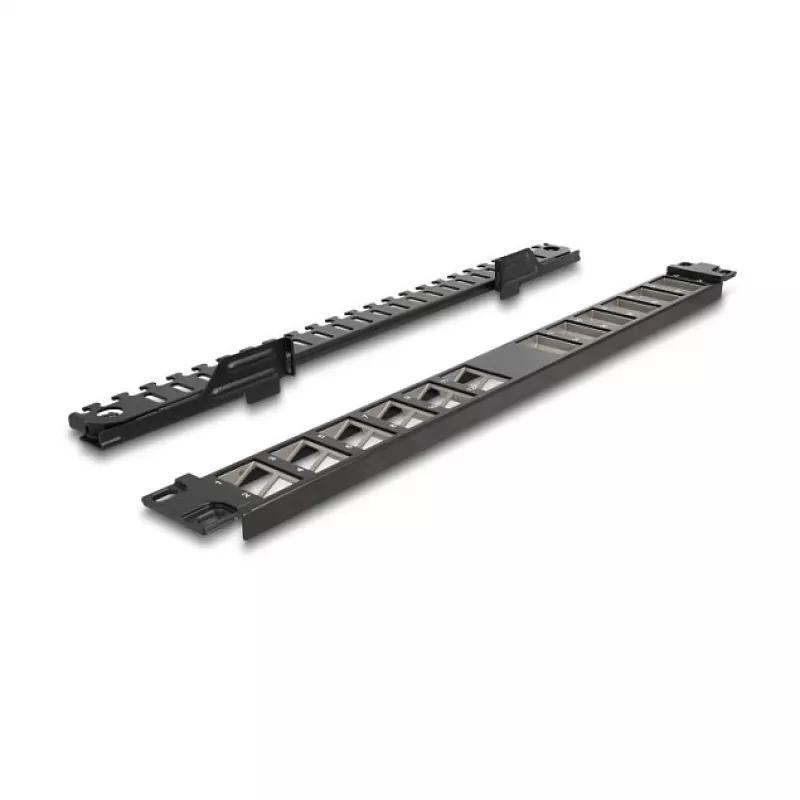

DELOCK 19 calowy keystone panel krosowy 24-portowy kątowy z odciążeniem, 1U, czarny, 482,6×125,5×44,2 mm

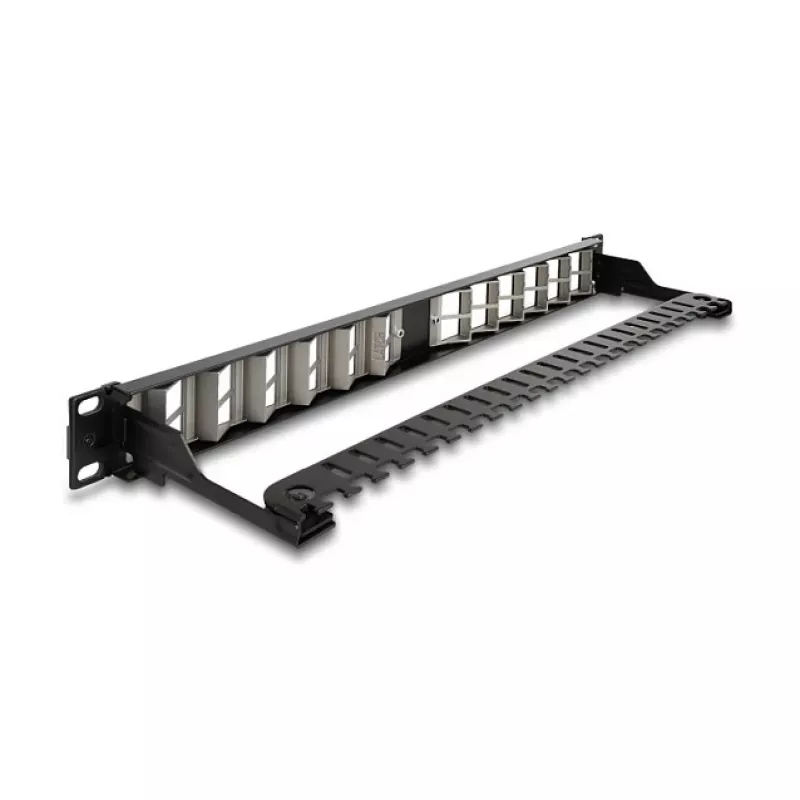

DELOCK 19" keystone panel krosowy 24-portowy kątowy z odciążeniem, 1U, czarny, 482,6×125,5×44,2 mm to panel keystone do montażu w szafie rack, przeznaczony do instalacji w szafach 19" i szafach serwerowych. Panel przyjmuje do 24 zatrzaskowych modułów keystone rozmieszczonych w kątowych portach, oferując kompaktową wysokość 1U w szafie rack i czarne wykończenie. Tył panelu zawiera zintegrowane punkty do opasek kablowych, umożliwiające zabezpieczenie okablowania i poprawę prowadzenia przewodów. Należy pamiętać, że panel przyjmuje moduły keystone o maksymalnej szerokości 17,8 mm ze względu na wąską konstrukcję.

Zalety

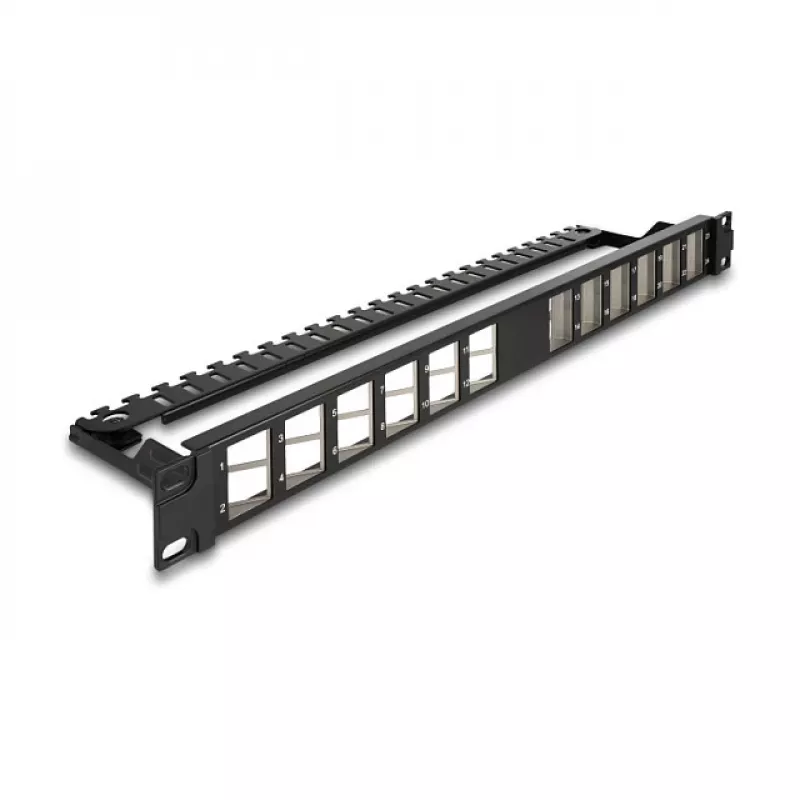

Kątowe otwory keystone są rozmieszczone tak, że moduły mogą być montowane pod kątem w prawo po jednej stronie i pod kątem w lewo po drugiej stronie, co pomaga zmniejszyć naprężenia zginające kable i wspiera bardziej estetyczne prowadzenie kabli od frontu. Zintegrowane odciążenie i punkty do opasek kablowych z tyłu panelu umożliwiają niezawodne mocowanie kabli i uporządkowane zarządzanie wewnątrz szaf rack lub szaf dystrybucyjnych. Standardowe wymiary 19" i 1U zapewniają kompatybilność z typowymi systemami rack i ułatwiają instalację przy użyciu zatrzaskowych gniazd keystone.

Zastosowanie

• Patching sieciowy w serwerowniach i szafach danych
• Telekomunikacja i okablowanie strukturalne w środowiskach biurowych
• Szafy dystrybucji sygnałów audio/wideo wymagające modułów keystone
• Szafy lub szafki, gdzie potrzebne jest kompaktowe zarządzanie kablami o wysokości 1U

Kluczowe specyfikacje

• Rozmiar szafy: kompatybilny z 19 cali
• Porty: 24 kątowe porty keystone
• Wysokość: 1U
• Wykończenie: czarny
• Wymiary panelu: 482,6 × 125,5 × 44,2 mm
• Maksymalna szerokość modułu keystone: 17,8 mm
• Tylne mocowanie kabli: punkty do opasek kablowych w celu odciążenia

Sposób użycia

Zamontuj panel krosowy w standardowej szafie 19" za pomocą dostarczonych otworów do montażu w racku na wysokości 1U. Zatrzaśnij kompatybilne gniazda keystone (maksymalna szerokość 17,8 mm) w każdym kątowym porcie, orientując moduły według potrzeb dla instalacji pod kątem w lewo lub w prawo. Poprowadź kable krosowe do przednich kątowych portów, aby zminimalizować promień zgięcia i zabezpiecz kable z tyłu za pomocą opasek kablowych przeplecionych przez zintegrowane punkty mocujące w celu odciążenia i uporządkowanego prowadzenia. Upewnij się, że wszystkie moduły są w pełni zatrzaśnięte przed podłączeniem kabli krosowych.

Zalecenia

Używaj gniazd keystone o szerokości nieprzekraczającej 17,8 mm i wybieraj moduły ekranowane lub nieekranowane zgodnie ze standardami okablowania. Podczas instalacji w szafach o dużej gęstości stosuj praktyki zarządzania kablami poprzez grupowanie i zabezpieczanie kabli z tyłu, aby uniknąć naprężeń na połączeniach. Dla najlepszej wydajności unikaj ostrych zgięć przy wejściu do portu i utrzymuj odpowiednią długość kabli krosowych do projektu sieci.
