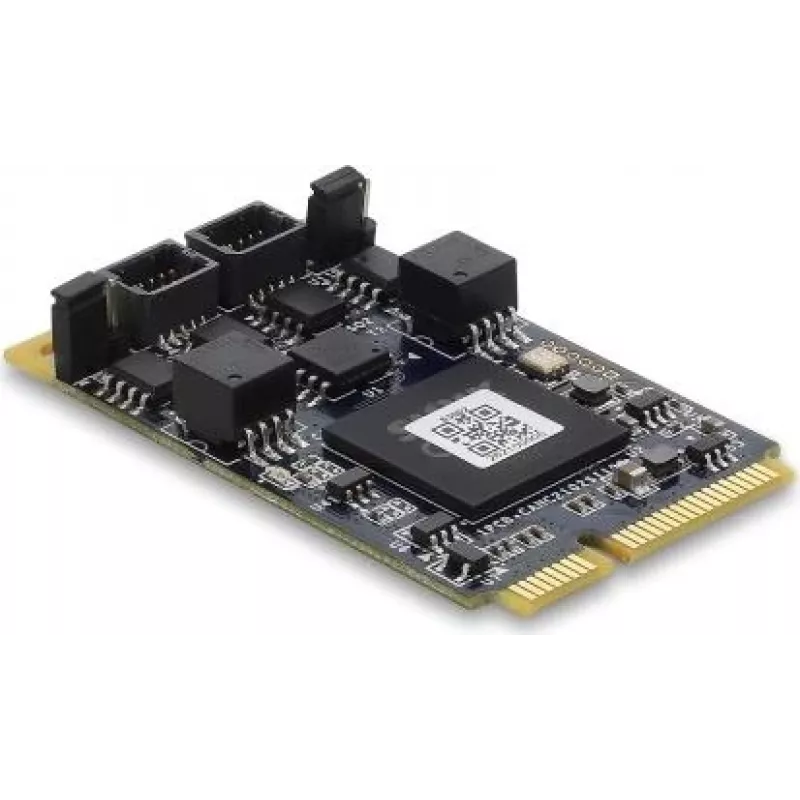

DELOCK 63002 CAN 2.0 / CAN FD Mini PCIe Karta interfejsowa, 2 x D-Sub 9 Pin, do 8 Mbps, izolacja galwaniczna i ochrona przeciwprzepięciowa

Do zastosowań przemysłowych i wbudowanych wymagających niezawodnej komunikacji CAN, Delock 63002 wyróżnia się połączeniem dwóch kanałów CAN FD na jednej karcie Mini PCIe z solidną izolacją galwaniczną i ochroną przeciwprzepięciową. W przeciwieństwie do podstawowych adapterów CAN, karta ta obsługuje zarówno CAN 2.0 A/B, jak i CAN FD z prędkością do 8 Mbps, umożliwiając szybką wymianę danych w trudnych warunkach elektrycznych. Dwa złącza D-Sub 9 zapewniają bezpośrednie połączenie z sieciami CAN bez dodatkowych kabli przejściowych, a wybierane rezystory terminujące 120 Ω umożliwiają elastyczną konfigurację magistrali. Zbudowana w oparciu o sprawdzony chipset IXXAT, gwarantuje szeroką kompatybilność z systemami operacyjnymi i deterministyczne zachowanie w czasie rzeczywistym.

Najważniejsze cechy

• Dwukanałowy interfejs CAN 2.0 A/B i CAN FD z szybkością transmisji do 8 Mbps
• Format Mini PCIe full-size dla systemów wbudowanych i komputerów przemysłowych
• Izolacja galwaniczna i ochrona przeciwprzepięciowa na każdym kanale dla zwiększonego bezpieczeństwa
• Dwa męskie złącza D-Sub 9 pin do bezpośredniego podłączenia magistrali CAN
• Wybierane rezystory terminujące 120 Ω na kanał za pomocą zworek
• Obsługa trybów listen-only i self-reception do diagnostyki i testów
• Szeroki zakres temperatur pracy od -40 °C do 85 °C
• Niski pobór mocy około 1,5 W

W codziennym użytkowaniu

Integracja Delock 63002 z pojazdem, automatyka lub laboratorium jest prosta dzięki standardowej zgodności ze slotem Mini PCIe. Karta jest rozpoznawana przez systemy Windows i Linux, umożliwiając natychmiastowy dostęp do sieci CAN za pomocą popularnych narzędzi programowych. Izolacja galwaniczna zapobiega pętlom masy i chroni system hosta przed skokami napięcia, a ochrona przeciwprzepięciowa zabezpiecza przed przejściowymi przepięciami często występującymi w środowiskach motoryzacyjnych i przemysłowych. Dwa niezależne kanały mogą być używane do podłączenia oddzielnych magistral CAN lub do utworzenia redundantnego łącza, a wybierane rezystory terminujące upraszczają regulację topologii sieci bez elementów zewnętrznych.

Pełna specyfikacja

• Marka: Delock
• Model: 63002
• MPN: 63002
• EAN: 4043619630028
• Interfejs hosta: Mini PCIe
• Standard karty rozszerzeń: Mini PCIe full-size
• Interfejs wyjściowy: 2 x D-Sub 9 pin męski
• Obsługiwane protokoły: CAN 2.0 A/B, CAN FD
• Maksymalna szybkość transmisji danych: 8 Mbps
• Chipset: IXXAT
• Izolacja galwaniczna: Tak
• Ochrona przeciwprzepięciowa: Tak
• Wybierany rezystor terminujący: 120 Ω na kanał
• Tryby pracy: Listen-only, self-reception
• Temperatura pracy: -40 °C do 85 °C
• Temperatura przechowywania: -40 °C do 85 °C
• Wilgotność względna podczas pracy: 5% do 95% bez kondensacji
• Pobór mocy: 1,5 W typowo
• Obsługa systemów operacyjnych: Windows 7/8/8.1/10/11 (32/64 bit), Linux Kernel 2.6.x lub nowszy
• Zgodność: RoHS, CE, FCC

Uwagi końcowe

Delock 63002 to niezawodny wybór dla inżynierów potrzebujących szybkiej, izolowanej łączności CAN FD w kompaktowym formacie Mini PCIe, wspierany przez przemysłową tolerancję temperaturową i niski pobór mocy.
