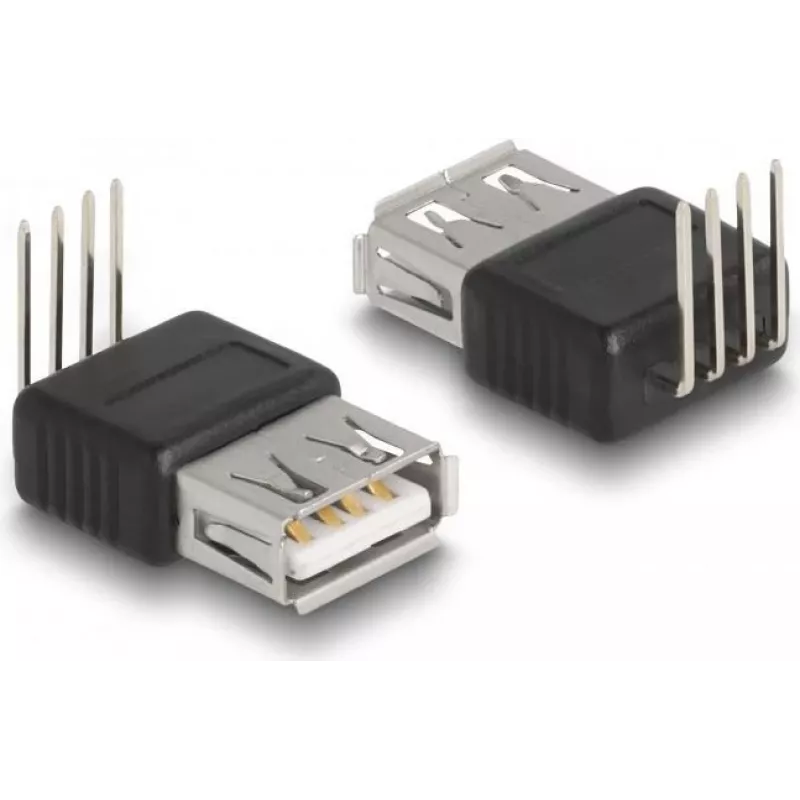

DeLOCK Adapter USB 2.0 Type-A gniazdo kobiece na 4 piny kątowe 90°

DeLOCK Adapter USB 2.0 Type-A gniazdo kobiece na 4 piny kątowe 90° to złącze montowane przelotowo przeznaczone do podłączania urządzeń USB 2.0 Type-A tam, gdzie przestrzeń jest ograniczona. Zapewnia interfejs żeński USB Type-A i obsługuje sygnały USB 2.0 przy 5 V. Kształt kątowy 90° pomaga poprawić prowadzenie kabli i zmniejsza wystawanie z powierzchni montażowej.

Zalety

Kątowa konstrukcja przelotowa oszczędza miejsce na płytce PCB i umożliwia schludniejsze zarządzanie kablami w ciasnych obudowach. Zgodność z USB 2.0 zapewnia standardowy transfer danych i zasilanie 5 V. Złącze jest dostępne w czarno-srebrnym wykończeniu pasującym do wielu obudów urządzeń.

Nadaje się do

• Dodawania portu żeńskiego USB Type-A do płytek PCB i obudów
• Urządzeń lub projektów z ograniczonym miejscem z tyłu
• Systemów wbudowanych, elektroniki DIY i przemysłowych paneli sterowania

Kluczowe specyfikacje

• Wersja USB: 2.0
• Złącze: USB Type-A gniazdo kobiece na 4 piny
• Typ montażu: Przelotowy
• Orientacja: Kątowa 90°
• Napięcie zasilania: 5 V
• Kolor: Czarny, Srebrny
• Marka: DELOCK
• MPN: 66637
• EAN: 4043619666379

Jak używać

Przylutuj piny przelotowe do płytki PCB zgodnie z układem płytki, upewniając się, że orientacja kąta 90° jest prawidłowa. Po lutowaniu sprawdź ciągłość elektryczną czterech pinów sygnałowych/zasilających i zamocuj złącze mechanicznie, jeśli jest to wymagane przez obudowę. Podłącz standardową wtyczkę USB 2.0 Type-A do żeńskiego portu w celu przesłania danych i zasilania 5 V.

Zalecenia

Zamontuj złącze na płytce PCB przed założeniem obudowy, aby potwierdzić dopasowanie i prześwit. Stosuj standardowe środki ostrożności ESD podczas obsługi i lutowania. Nie przekraczaj specyfikacji zasilania USB 2.0 dla podłączonych urządzeń.
