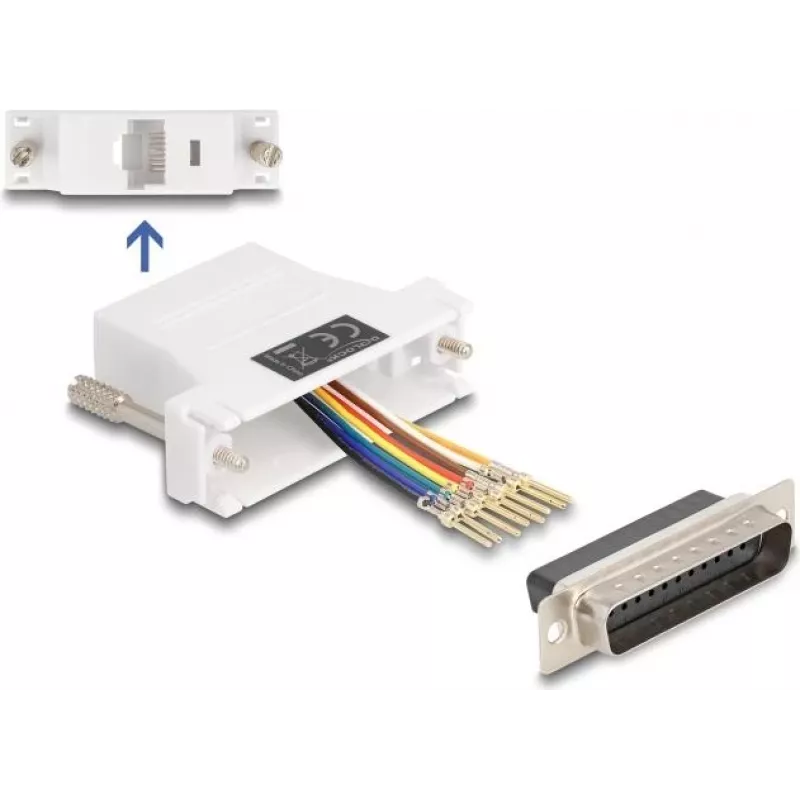

DeLOCK D-Sub 25 pin żeński do RJ45 żeński zestaw montażowy biały VGA RJ-45

Zestaw montażowy DeLOCK D-Sub 25 pin żeński do RJ45 żeński umożliwia rozszerzenie interfejsu szeregowego za pomocą opcjonalnego kabla kat. 5 / 5e / 6. Zestaw zapewnia złącze D-Sub 25 (żeńskie), które można podłączyć do gniazda RJ45 (żeńskiego). Kompaktowa biała obudowa ma wymiary około 40 mm × 55 mm × 16 mm i jest przeznaczona do zastosowań wymagających konfigurowalnego przypisania pinów i niezawodnego połączenia fizycznego.

Zalety

Ten zestaw montażowy umożliwia indywidualne przypisanie pinów poprzez wprowadzenie przewodów kabla do odpowiednich otworów złącza i zablokowanie ich w obudowie. Obsługuje standardowe kable kat. 5 / 5e / 6 i zapewnia schludne, kompaktowe rozwiązanie adaptera do konwersji między interfejsem D-Sub 25 żeńskim a portem RJ45 żeńskim. Biała obudowa z tworzywa sztucznego jest lekka i odpowiednia do instalacji, w których przestrzeń jest ograniczona.

Zastosowanie

• Podłączanie sygnałów VGA lub innych szeregowych D-Sub 25 do okablowania RJ45
• Niestandardowe okablowanie i mapowanie pinów dla sygnałów szeregowych lub równoległych
• Prototypowanie, naprawy i małe projekty instalacyjne

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 67114
• EAN: 4043619671144
• Złącze A: D-Sub 25 pin żeński
• Złącze B: RJ45 żeński
• Kompatybilny kabel: kat.5 / kat.5e / kat.6
• Kolor: Biały
• Wymiary (szer. × gł. × wys.): 40 mm × 55 mm × 16 mm

Sposób użycia

Przygotuj odpowiedni kabel kat.5 / 5e / 6, zdejmując zewnętrzną powłokę i rozdzielając poszczególne przewody. Włóż każdy przewód do odpowiedniego otworu złącza D-Sub 25 zgodnie z wymaganym wyprowadzeniem pinów. Upewnij się, że przewody są całkowicie osadzone, a następnie zamknij lub zablokuj obudowę, aby zabezpieczyć okablowanie. Na koniec podłącz gniazdo RJ45 do pasującej wtyczki RJ45, a D-Sub 25 do odpowiedniego urządzenia.

Zalecenia

Przed włączeniem podłączonych urządzeń sprawdź poprawność przypisania pinów i kompatybilność sygnałów. W instalacjach wrażliwych na zakłócenia stosuj odpowiednie ekranowanie i uziemienie oraz przestrzegaj standardowych praktyk okablowania EIA/TIA podczas mapowania sygnałów między D-Sub a RJ45.
