DeLOCK D-Sub 9-pin męski do RJ45 żeński zestaw montażowy biały VGA RJ-45

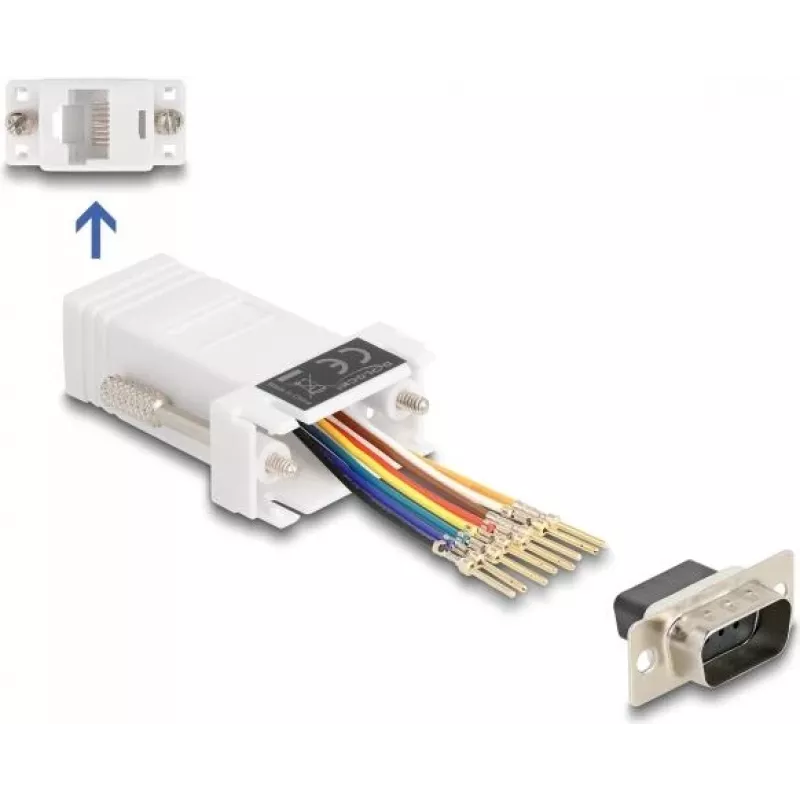

Ten adapter DeLOCK przekształca złącze D-Sub 9-pin męskie (styl VGA) na gniazdo żeńskie RJ45, umożliwiając przedłużenie interfejsu szeregowego za pomocą kabla Cat.5 / 5e / 6. Kompaktowy zestaw montażowy ma białą obudowę i jest przeznaczony do zastosowań, w których wymagane jest indywidualne przypisanie pinów; przewód kabla jest wprowadzany do wybranego otworu złącza RJ45 i blokowany w obudowie.

Zalety

Zestaw montażowy obsługuje elastyczne przypisanie pinów w standardowych typach kabli Ethernet (Cat.5 / 5e / 6), umożliwiając dostosowane okablowanie szeregowe. Jego niewielkie wymiary (34 × 50 × 16 mm) i proste mechaniczne blokowanie pozwalają na szybki montaż. Adapter zapewnia męski interfejs hosta D-Sub 9 w stylu VGA oraz żeńskie wyjście RJ45, odpowiednie do zastosowań, gdzie wymagane jest kompaktowe przedłużenie połączenia szeregowego oparte na kablu.

Zastosowanie

• Przedłużanie połączeń RS-232 lub innych szeregowych za pomocą kabla Cat.5 / 5e / 6
• Niestandardowe mapowanie pinów dla zdalnych urządzeń szeregowych
• Kompaktowe instalacje, gdzie przestrzeń jest ograniczona

Kluczowe parametry

• Marka: DELOCK
• Model / MPN: 67102
• Typ: Zestaw montażowy D-Sub 9-pin męski do RJ45 żeński
• Kolor: Biały
• Wymiary: 34 mm (szer.) × 50 mm (gł.) × 16 mm (wys.)
• Złącze: D-Sub 9-pin (męski) do RJ45 (żeński)
• Obsługiwane typy kabli: Cat.5 / Cat.5e / Cat.6
• Pochodzenie: Wyprodukowano w Chinach

Sposób użycia

Wprowadź przewody kabla Cat.5 / 5e / 6 do odpowiednich otworów złącza żeńskiego RJ45 zgodnie z żądanym przypisaniem pinów. Wsuń każdy przewód do otworu, aż zatrzaśnie się w obudowie. Podłącz złącze D-Sub 9 męskie do urządzenia hosta. Przed oddaniem połączenia do użytku sprawdź mapowanie pinów i ciągłość sygnału.

Zalecenia

Wybierz typ kabla zgodnie z wymaganiami dotyczącymi sygnału i odległości (Cat.5e lub Cat.6 dla lepszej wydajności). Potwierdź przypisanie pinów z dokumentacją urządzenia i przetestuj ciągłość za pomocą multimetru lub testera kabli po montażu.
