DeLOCK D-Sub 9 pin męski do RJ45 żeński Zestaw montażowy czerwony VGA do RJ45

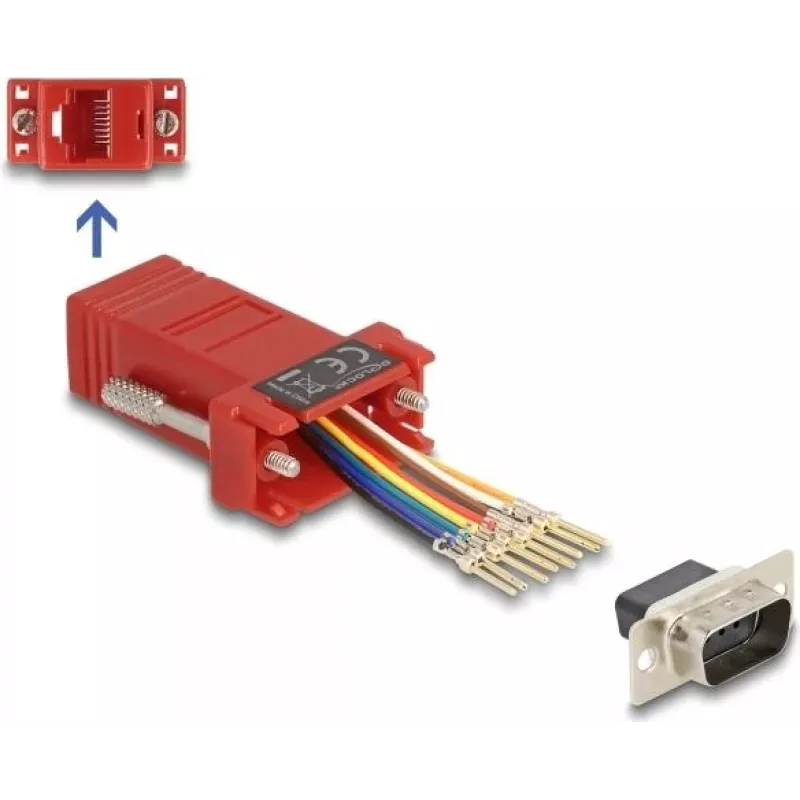

Ten adapter DeLOCK konwertuje interfejs szeregowy D-Sub 9 (męski) na złącze RJ45 (żeńskie) za pomocą kabla kat.5/5e/6. Zestaw montażowy umożliwia użytkownikowi samodzielne zdefiniowanie przypisania pinów poprzez włożenie przewodów kabla do wybranych otworów obudowy RJ45 i zatrzaśnięcie ich. Urządzenie posiada męski interfejs hosta D-Sub 9 w stylu VGA oraz pojedyncze wyjście żeńskie RJ45 i jest zamknięte w kompaktowej czerwonej obudowie o wymiarach 34 mm (szer.) × 50 mm (gł.) × 16 mm (wys.).

Zalety

Zestaw umożliwia elastyczne przedłużenie interfejsu szeregowego za pomocą standardowego okablowania sieciowego i wspiera niestandardowe przypisania pinów. Kompaktowa konstrukcja i prosty montaż zatrzaskowy sprawiają, że nadaje się do modyfikacji w terenie i ciasnych przestrzeni instalacyjnych. Produkt jest lekki i zapakowany w woreczek foliowy, co ułatwia przechowywanie i transport.

Nadaje się do

• Przedłużania połączeń RS-232/szeregowych za pomocą okablowania kat.5/5e/6
• Niestandardowych konfiguracji wyprowadzeń dla urządzeń szeregowych
• Napraw w terenie i montażu kabli na miejscu
• Kompaktowych instalacji, gdzie przestrzeń jest ograniczona

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 67103
• EAN: 4043619671038
• Złącze 1: D-Sub 9 pin (męski, w stylu VGA)
• Złącze 2: RJ45 (żeński, obudowa montażowa)
• Typ kabla: Kat.5 / 5e / 6 (dostarczany przez użytkownika)
• Wymiary: 34 × 50 × 16 mm (szer. × gł. × wys.)
• Kolor: Czerwony
• Opakowanie: Woreczek foliowy
• Wyprodukowano w: Chiny

Jak używać

Przygotuj kabel kat.5/5e/6, zdejmując zewnętrzną powłokę i odsłaniając poszczególne przewody. Włóż każdy przewód do wybranego otworu obudowy montażowej RJ45 zgodnie z wymaganym wyprowadzeniem. Po umieszczeniu wszystkich przewodów, dociśnij je mocno, aby styki zatrzasnęły się w obudowie. Podłącz męskie złącze D-Sub 9 do szeregowego urządzenia hosta, a zmontowane RJ45 do zdalnego kabla; przed użyciem sprawdź ciągłość i poprawność przypisania pinów.

Zalecenia

W celu niezawodnej komunikacji szeregowej należy używać wysokiej jakości kabla kat.5e lub kat.6 oraz zweryfikować przypisanie pinów za pomocą multimetru lub testera kabli. Unikaj prowadzenia kabla wzdłuż linii wysokiego napięcia i zapewnij solidne odciążenie, aby zapobiec wyciągnięciu przewodów z obudowy RJ45.
