DeLOCK D-Sub 9 pin żeński na RJ45 żeński zestaw montażowy biały VGA RJ-45

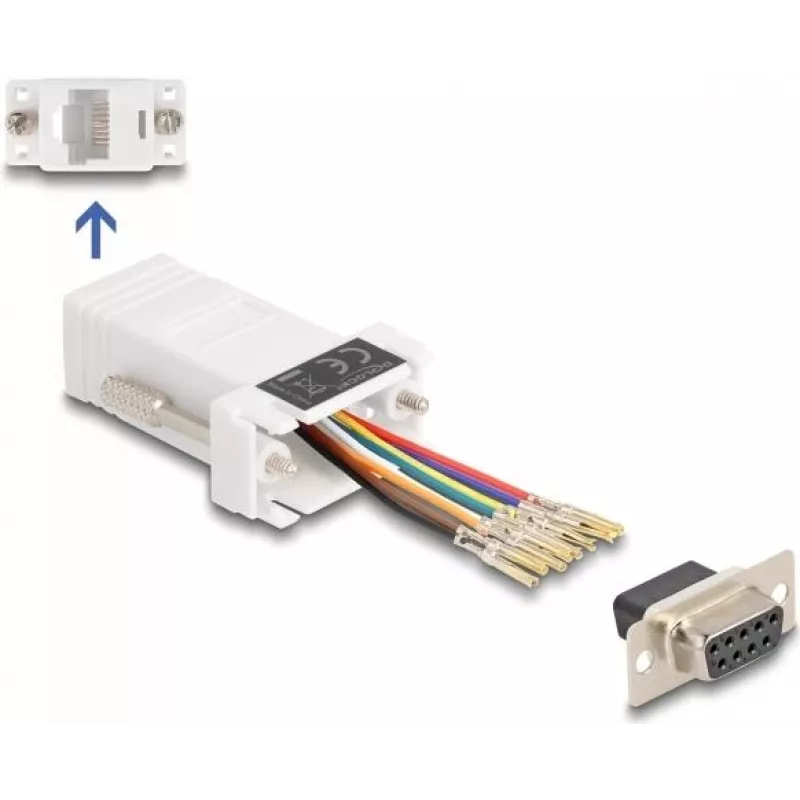

Ten adapter firmy DeLOCK konwertuje złącze szeregowe/VGA D-Sub 9 (żeńskie) na interfejs RJ45 (żeński) i umożliwia przedłużenie interfejsu szeregowego za pomocą kabla kat.5/5e/6. Zestaw zawiera obudowę montażową, w której można umieścić i zamocować przewody kabla RJ45, aby ustawić niestandardowy rozkład pinów. Kompaktowe urządzenie ma wymiary 34 mm × 50 mm × 16 mm i jest dostarczane w woreczku foliowym. Numer modelu: 67105, EAN: 4043619671052.

Zalety

Zestaw montażowy umożliwia elastyczne przypisanie pinów poprzez wprowadzenie poszczególnych przewodów kabla do złącza i zablokowanie ich w obudowie, co pozwala dostosować D-Sub 9 do różnych schematów okablowania RJ45. Niewielkie wymiary sprawiają, że nadaje się do instalacji o ograniczonej przestrzeni, a użycie standardowego kabla kat.5/5e/6 zapewnia wygodną i ekonomiczną metodę przedłużenia.

Zastosowanie

• Przedłużanie połączenia szeregowego lub VGA D-Sub 9 za pomocą kabla kat.5/5e/6
• Okablowanie niestandardowe, gdy wymagane jest nietypowe przypisanie pinów
• Kompaktowe instalacje lub szafy sprzętowe o ograniczonej przestrzeni

Kluczowe specyfikacje

• Producent: DELOCK
• Model (MPN): 67105
• EAN: 4043619671052
• Złącze A: D-Sub 9 pin żeński
• Złącze B: RJ45 żeński (montaż dla kat.5/5e/6)
• Materiał / kolor: biała obudowa
• Wymiary: 34 mm (szer.) × 50 mm (gł.) × 16 mm (wys.)
• Opakowanie: woreczek foliowy
• Wyprodukowano w: Chiny

Sposób użycia

Otwórz obudowę montażową, poprowadź kabel kat.5/5e/6 tak, aby każdy przewód sięgał do odpowiedniego otworu dla żądanego przypisania pinów, włóż przewody do złącza i zablokuj je w obudowie. Po zamknięciu obudowy przetestuj połączenie, aby upewnić się, że okablowanie jest zgodne z docelowym wyprowadzeniem D-Sub 9. Używaj odpowiednich narzędzi do zdejmowania izolacji i wprowadzania przewodów, aby uniknąć uszkodzeń.

Zalecenia

Aby zapewnić niezawodną transmisję sygnału, w miarę możliwości używaj kabla kat.5e lub kat.6 i zweryfikuj niestandardowe wyprowadzenie za pomocą testera ciągłości przed podłączeniem wrażliwego sprzętu. Upewnij się, że przewody są całkowicie osadzone, a obudowa jest bezpiecznie zamknięta, aby zapobiec przerywanym połączeniom.
