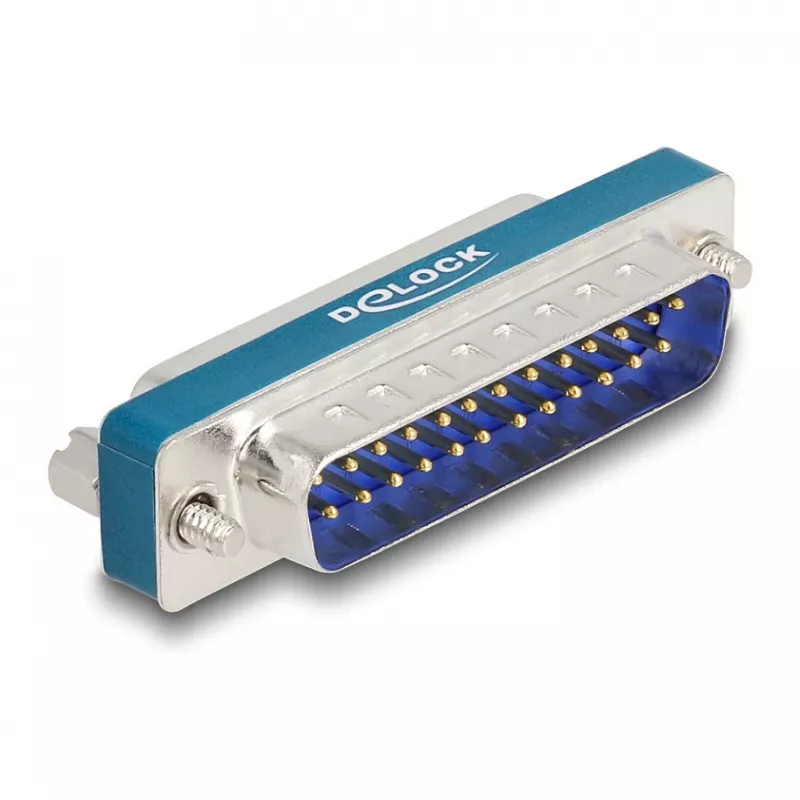

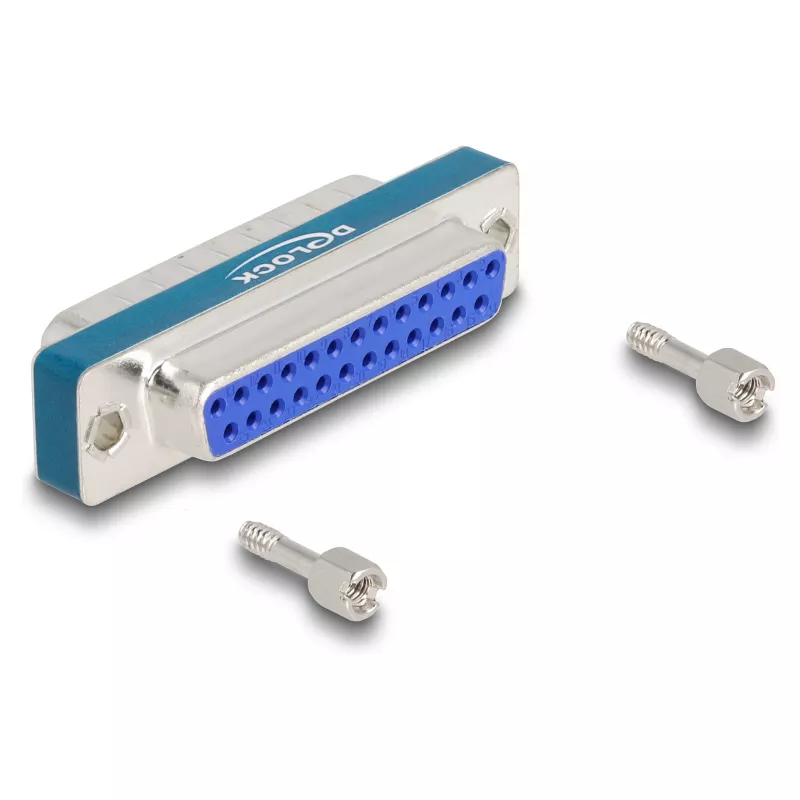

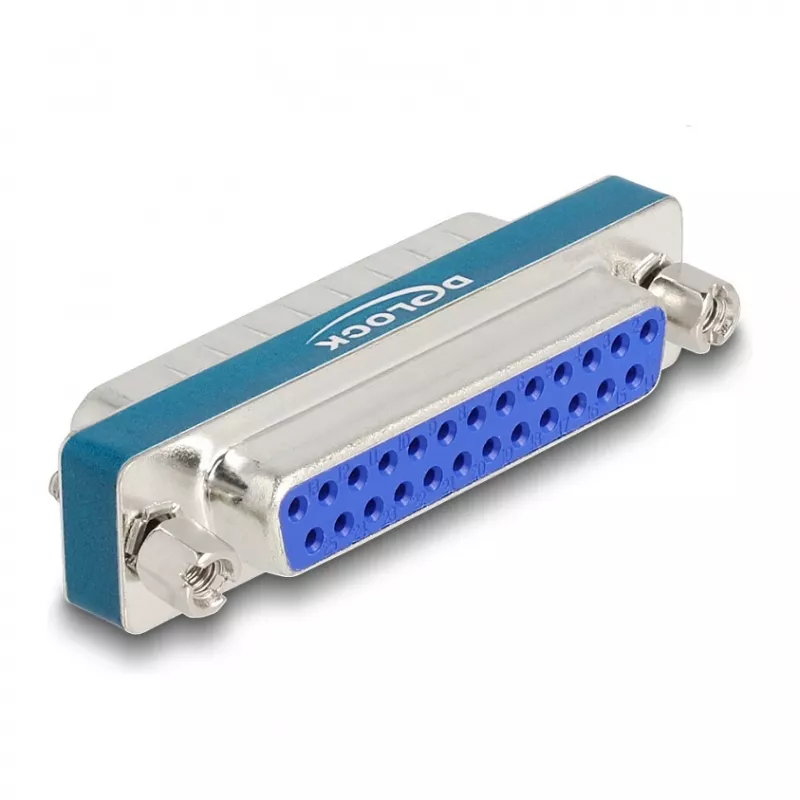

DeLOCK filtr tłumiący zakłócenia RF/EMI D-Sub 25 pin męski na żeński dolnoprzepustowy indukcyjny

Filtr tłumiący zakłócenia RF/EMI DeLOCK to adapter D-Sub ze złączem 25-pinowym męskim na 25-pinowe żeńskie, który integruje szerokopasmowe filtry dolnoprzepustowe w celu redukcji zakłóceń radiowych i elektromagnetycznych. Jest przeznaczony do stosowania w interfejsach D-Sub w celu stabilizacji transmisji sygnału na portach szeregowych (na przykład RS-232 i RS-485), a także na cyfrowych i analogowych liniach I/O. Złącza są wykonane z mosiądzu ze złoceniem na powierzchniach stykowych, a adapter jest dostępny w wersji niebieskiej i srebrnej.

Zalety

Adapter zawiera 25 szerokopasmowych filtrów dolnoprzepustowych zapewniających ekranowanie RF/EMI bezpośrednio przy interfejsie D-Sub, co pomaga zapobiegać przerwom i szumom sygnału. Konstrukcja liniowa zachowuje kompatybilność pinów, dodając jednocześnie filtrowanie, a pozłacane styki mosiężne poprawiają trwałość i przewodność elektryczną.

Nadaje się do

• Połączeń szeregowych RS-232 i RS-485
• Cyfrowych interfejsów I/O, gdzie wymagane jest tłumienie EMI
• Analogowych linii I/O wrażliwych na zakłócenia RF
• Zastosowań wymagających adaptera D-Sub 25-pinowego męskiego na żeński

Kluczowe specyfikacje

• Złącze 1: D-Sub 25 pin (męskie)
• Złącze 2: D-Sub 25 pin (żeńskie)
• Typ filtra: Dolnoprzepustowy szerokopasmowy, 25 zintegrowanych filtrów
• Zastosowanie: Tłumienie zakłóceń RF/EMI dla interfejsów D-Sub
• Powłoka styków: Mosiądz ze złoceniem na stykach
• Dostępne kolory: Niebieski, Srebrny
• Marka: DELOCK, MPN: 66549, EAN: 4043619665495

Sposób użycia

Podłącz męską stronę adaptera D-Sub 25 pin do odpowiedniego żeńskiego portu w urządzeniu, a stronę żeńską do kabla lub złącza współpracującego. Zapewnij prawidłowe mechaniczne dokręcenie śrub D-Sub, aby utrzymać niezawodny kontakt. Zintegrowane filtry dolnoprzepustowe działają pasywnie i nie wymagają konfiguracji ani zasilania; działają po zainstalowaniu adaptera na ścieżce sygnału.

Zalecenia

Używaj tego adaptera tam, gdzie stabilność sygnału D-Sub jest ważna i występują lub są podejrzewane zakłócenia RF/EMI. Przed instalacją sprawdź zgodność wyprowadzeń i unikaj narażania adaptera na nadmierne naprężenia mechaniczne lub środowiska korozyjne, aby zachować integralność styków.
