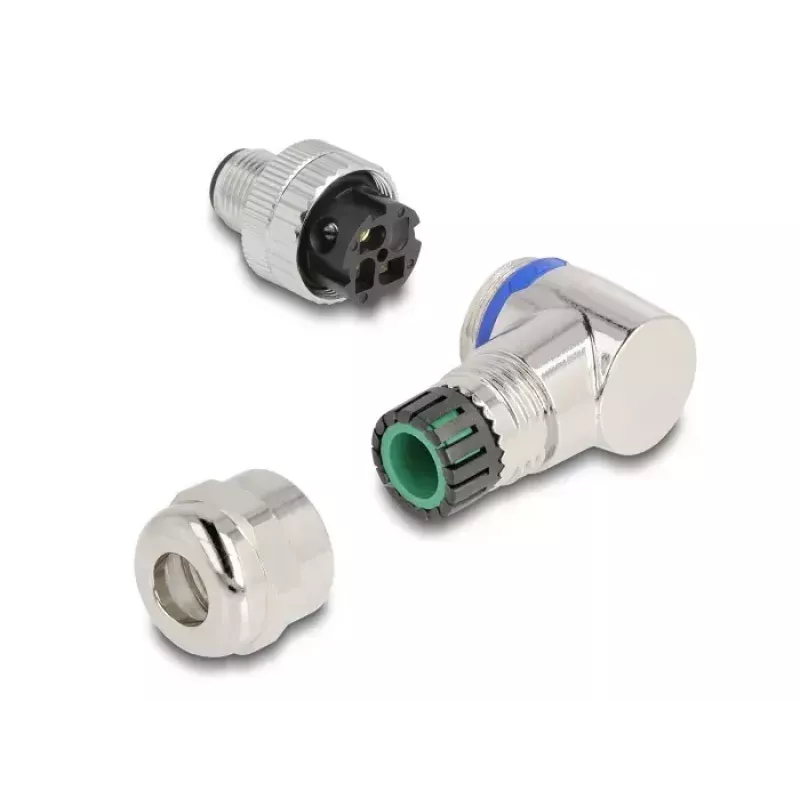

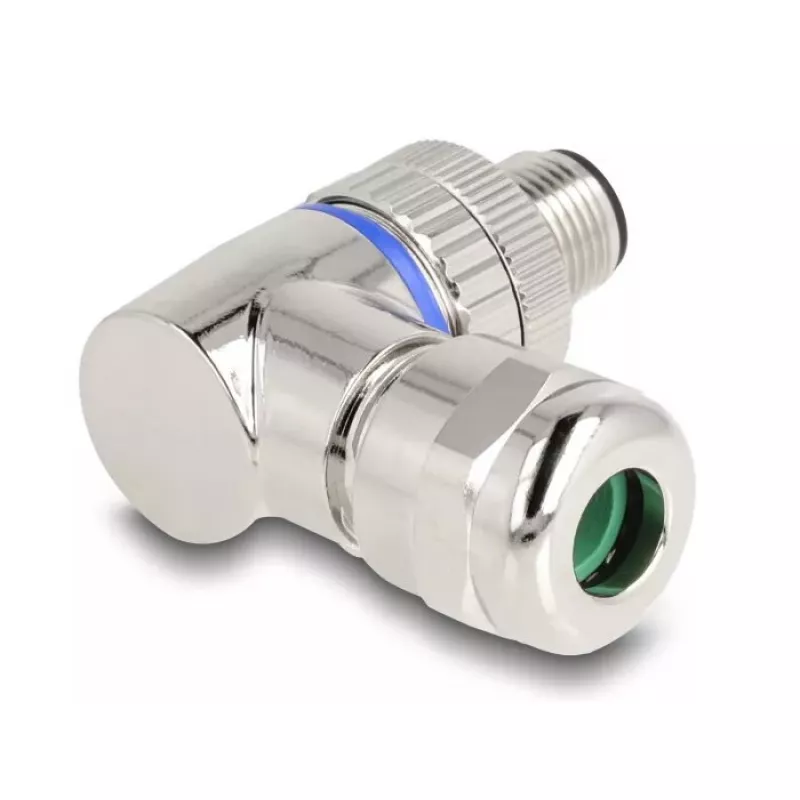

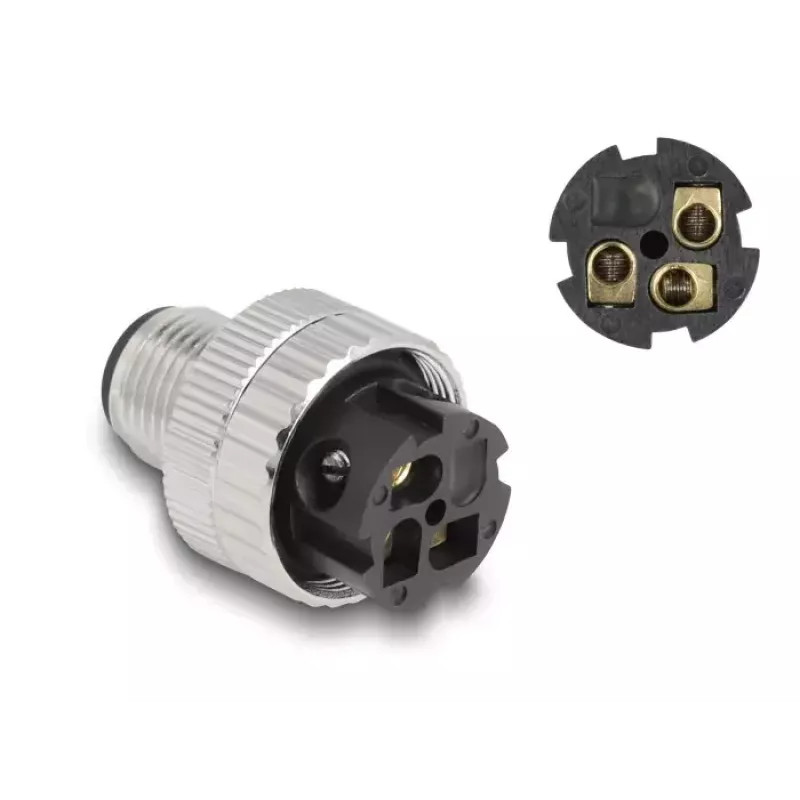

DeLOCK M12 Connector A-coded 3 pin male 90° kątowy metal

Złącze DeLOCK M12, kodowane A, 3-stykowe, męskie, kątowe 90°, metalowe, to kompaktowe złącze do tworzenia połączeń kablowych z zaciskami śrubowymi i interfejsem M12. Nadaje się do stosowania w sterowaniu maszynami i automatyce, gdzie wymagane jest niezawodne połączenie M12. Metalowa obudowa i konfiguracja 3-stykowa z kodowaniem A zapewniają niezawodny interfejs styków miedzianych do okablowania sygnałowego lub sterowniczego.

Zalety

Metalowa obudowa kątowa 90° zmniejsza naprężenia kabli w ograniczonych przestrzeniach i zwiększa elastyczność instalacji. Montaż na zaciskach śrubowych umożliwia proste okablowanie w terenie bez specjalnych narzędzi do zaciskania. Kompaktowe wymiary (44 mm × 41,3 mm × 20 mm) i trwała metalowa konstrukcja zapewniają stabilne połączenie mechaniczne i dłuższą żywotność w porównaniu z obudowami z tworzywa sztucznego.

Zastosowanie

• Okablowanie sterownicze maszyn
• Sygnały automatyki przemysłowej
• Połączenia czujników i elementów wykonawczych z interfejsami M12 kodowanymi A

Kluczowe dane techniczne

• Typ złącza: M12, kodowane A, 3-stykowe, męskie
• Orientacja: kątowa 90°
• Montaż: zacisk śrubowy
• Materiał obudowy: metal
• Wymiary: 44 mm (szer.) × 41,3 mm (gł.) × 20 mm (wys.)
• Kolor: czarny, srebrny
• Marka: DELOCK
• MPN: 60539
• EAN: 4043619605392

Sposób użycia

Przygotuj kabel, odizolowując końce żył na zalecaną długość dla zacisków śrubowych. Włóż każdą żyłę do odpowiedniego zacisku i zabezpiecz ją śrubami zaciskowymi. Dopasuj męskie złącze M12 do współpracującego żeńskiego gniazda i dokręć zgodnie z instrukcjami producenta urządzenia, aby zapewnić prawidłowy styk i uszczelnienie. Poprowadź kabel tak, aby uniknąć nadmiernego zginania w miejscu złącza 90°.

Zalecenia

Aby zapewnić niezawodne działanie, należy zweryfikować przypisanie styków i dokręcić śruby zaciskowe z określonym momentem obrotowym. Należy stosować odpowiedni przekrój kabla do rodzaju prądu i sygnału oraz unikać narażenia na środowiska korozyjne, chyba że zastosowano dodatkowe środki ochronne.
