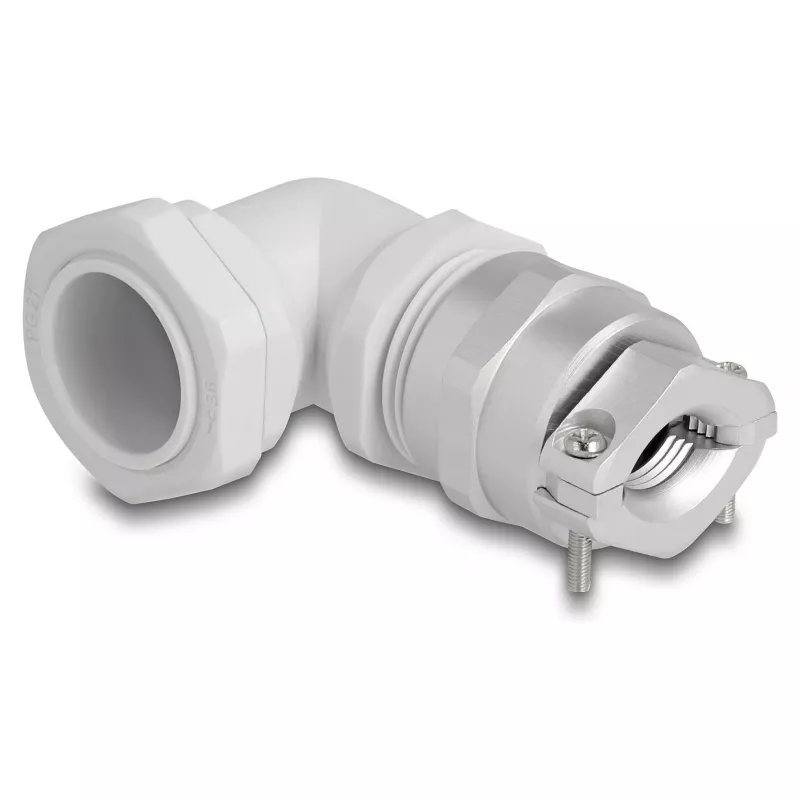

DeLOCK Przepust kablowy 90° kątowy PG21 szary odciążenie przewodu

Ten przepust kablowy firmy DeLOCK zapewnia wodoszczelne uszczelnienie obudów, przez które przechodzą kable lub przewody elektryczne. Kątowa konstrukcja 90° umożliwia montaż w ciasnych przestrzeniach i jest wykonana z trwałego szarego tworzywa sztucznego, co gwarantuje długotrwałe zarządzanie kablami i ochronę.

Zalety

Przykręcane odciążenie przewodu zabezpiecza kabel i zapobiega nadmiernemu zginaniu, zmniejszając naprężenia w punkcie wejścia i utrzymując kable w stałej pozycji nawet podczas wibracji. Stopień ochrony IP68 zapewnia ochronę przed pyłem i czasowym zanurzeniem w wodzie. Solidna konstrukcja sprawia, że nadaje się do środowisk przemysłowych, gdzie wymagane jest niezawodne uszczelnienie i ochrona mechaniczna.

Przeznaczenie

• Prowadzenie i uszczelnianie kabli w maszynach i urządzeniach
• Zastosowania z ograniczoną przestrzenią montażową wymagające wejścia pod kątem 90°
• Automatyka i robotyka, gdzie potrzebne jest odciążenie przewodu i odporność na wibracje
• Obudowy wymagające pyło- i wodoszczelnych przepustów kablowych

Kluczowe specyfikacje

• Marka: DELOCK
• Model / MPN: 60613
• EAN: 4043619606139
• Kąt: 90°
• Typ gwintu: PG21
• Materiał: Tworzywo sztuczne
• Kolor: Szary
• Stopień ochrony: IP68

Sposób użycia

Wywierć lub przygotuj odpowiednio zwymiarowany otwór gwintowany PG21 w obudowie. Włóż przepust kablowy kątowy przez otwór i zamocuj go, przykręcając i dokręcając od zewnątrz lub od wewnątrz, zgodnie z wymaganiami. Przeciągnij kabel przez przepust, a następnie nakręć nasadkę odciążającą i dokręć z zalecanym momentem, aby kabel był zamocowany bez zgniatania. Upewnij się, że powierzchnie uszczelniające są czyste, a przepust jest prawidłowo zorientowany dla wyjścia pod kątem 90°.

Zalecenia

Przed montażem sprawdź kompatybilność średnicy kabla z PG21 i odciążeniem przewodu. Unikaj nadmiernego dokręcania odciążenia, aby zapobiec uszkodzeniu izolacji kabla. W przypadku stałych instalacji zewnętrznych lub zanurzonych sprawdzaj wszystkie uszczelnienia obudowy i harmonogramy konserwacji, aby zachować ochronę IP68.
