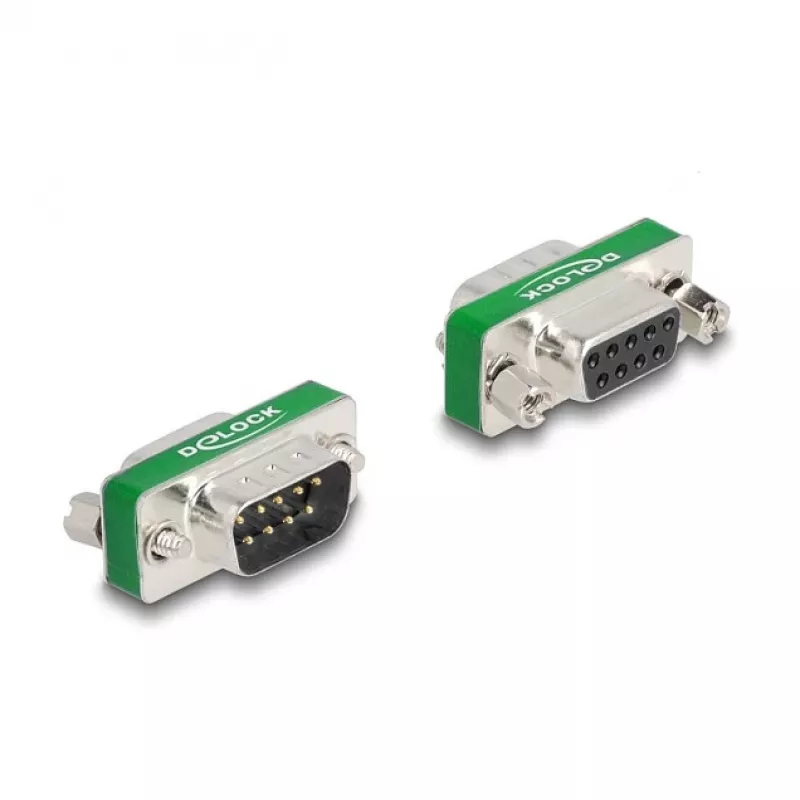

DeLOCK RF/EMI Interference Suppression Filter D-Sub 9 pin male to female Gold Plated

Filtr tłumiący zakłócenia RF/EMI DeLOCK to adapter D-Sub z 9-pinowym złączem męskim na 9-pinowe żeńskie i pozłacanymi stykami. Integruje szerokopasmowe filtry dolnoprzepustowe redukujące zakłócenia radiowe (RF) i elektromagnetyczne (EMI), pomagając utrzymać stabilną transmisję sygnału na liniach szeregowych RS-232/RS-485 oraz na interfejsach cyfrowych i analogowych I/O. Adapter jest wykończony w kolorze srebrnym i przeznaczony do stosowania w linii, gdzie wymagana jest integralność sygnału D-Sub.

Zalety

Adapter zawiera dziewięć zintegrowanych szerokopasmowych filtrów dolnoprzepustowych, które zapewniają ekranowanie RF/EMI dla każdej linii sygnałowej, redukując szumy i przerwy bez zmiany formatu złącza. Pozłacane styki poprawiają niezawodność kontaktu i odporność na korozję. Układ męsko-żeńskich złącz D-Sub 9 pin sprawia, że jest kompatybilny ze standardowymi złączami D-Sub 9 stosowanymi w komunikacji szeregowej i aplikacjach I/O.

Odpowiednie do (zadań / przypadków użycia)

• Redukcji szumów RF/EMI na połączeniach szeregowych RS-232
• Tłumienia zakłóceń na łączach RS-485
• Ochrony cyfrowych i analogowych interfejsów I/O przed zaburzeniami sygnału
• Filtracji w linii pomiędzy urządzeniami a kablami D-Sub w konfiguracjach przemysłowych lub laboratoryjnych

Kluczowe specyfikacje

• Złącze 1: D-Sub 9 pin (męskie)
• Złącze 2: D-Sub 9 pin (żeńskie)
• Funkcja: Tłumienie zakłóceń RF/EMI za pomocą dziewięciu szerokopasmowych filtrów dolnoprzepustowych
• Styki: Pozłacane
• Kolor: Srebrny
• Marka: DELOCK, MPN: 66476, EAN: 4043619664764

Jak używać

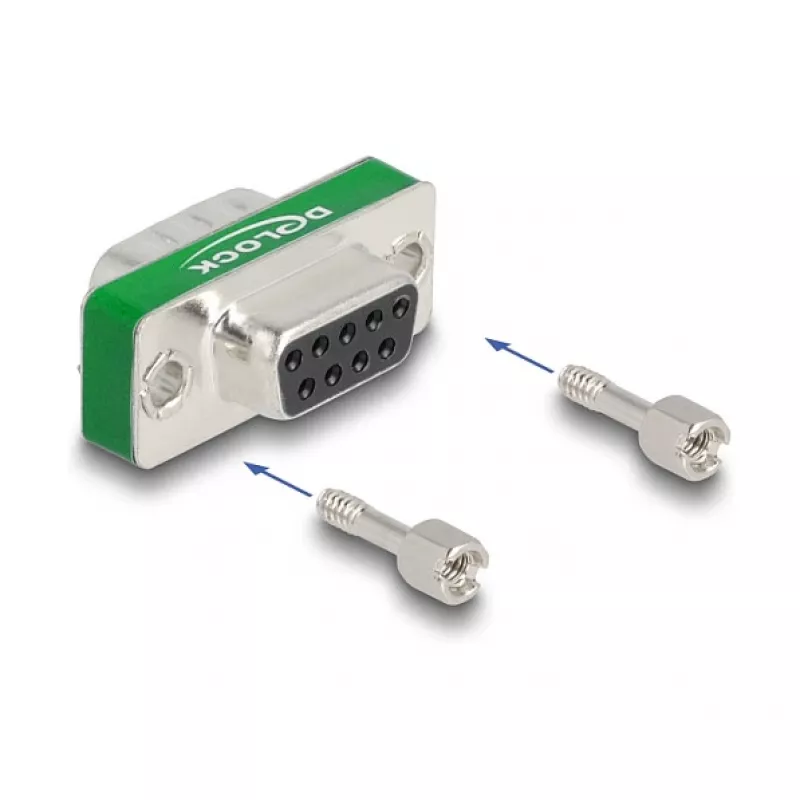

Podłącz męską stronę adaptera D-Sub 9 pin do żeńskiego portu D-Sub urządzenia nadawczego lub odbiorczego, a następnie dołącz standardowy kabel D-Sub 9 do żeńskiej strony adaptera. Upewnij się, że złącza są dobrze osadzone, a śruby dokręcone, aby utrzymać prawidłowy kontakt. Zintegrowane filtry działają pasywnie po umieszczeniu adaptera i nie wymagają konfiguracji ani zasilania.

Zalecenia

Używaj adaptera w linii blisko urządzenia lub punktu wejścia kabla, gdzie podejrzewane są zakłócenia. Aby uzyskać najlepsze rezultaty, unikaj umieszczania adaptera w pobliżu silnych źródeł RF i okresowo sprawdzaj złącza pod kątem korozji lub poluzowania. Jeśli wymagane jest większe tłumienie lub filtrowanie określonych częstotliwości, rozważ użycie dedykowanego zewnętrznego filtra zaprojektowanego dla danego zakresu częstotliwości.
