DeLOCK USB 3.2 Gen 1 Type-A do złącza wbudowanego PCB Czarny

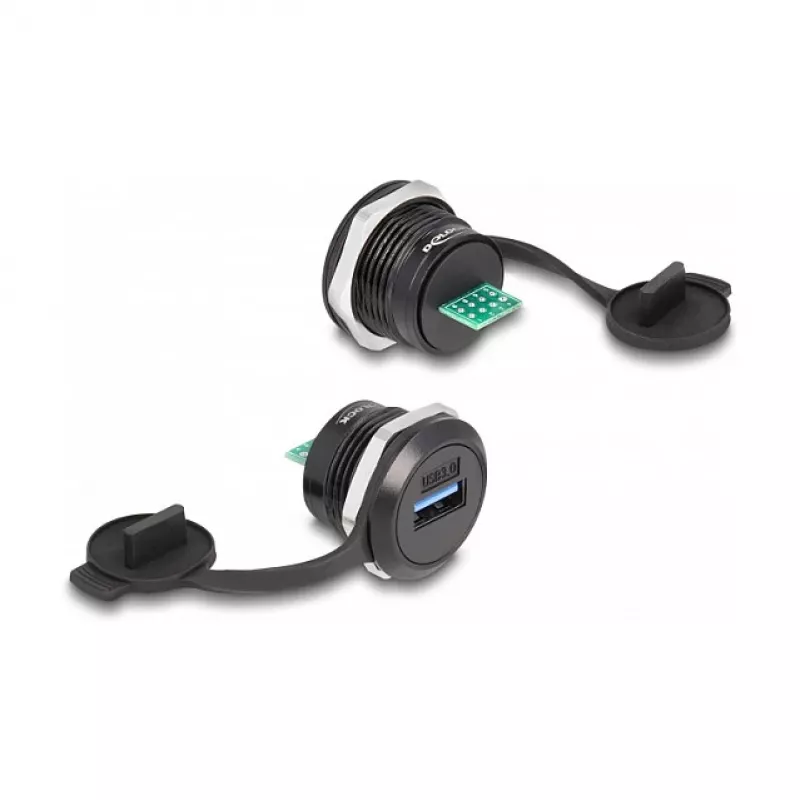

To wbudowane złącze USB firmy Delock to czarne, kompaktowe gniazdo żeńskie Type-A przeznaczone do montażu w szafach sterowniczych lub skrzynkach rozdzielczych. Zapewnia port żeński USB SuperSpeed 5 Gb/s (USB 3.2 Gen 1) Type‑A z ośmioma punktami lutowniczymi na PCB do bezpośredniego podłączania pojedynczych przewodów z otwartymi końcówkami. Urządzenie ma szerokość 32 mm i głębokość 22,5 mm oraz jest wyposażone w ochronną zaślepkę przeciwpyłową, która chroni port przed zabrudzeniem i uszkodzeniem.

Zalety

Wbudowane złącze obsługuje transfer danych SuperSpeed USB 3.2 Gen 1 do 5 Gb/s i umożliwia proste lutowanie do PCB za pomocą ośmiu dedykowanych połączeń. Osłona przeciwpyłowa chroni gniazdo żeńskie w środowiskach zapylonych lub przemysłowych, zapewniając długotrwałą gotowość i ochronę przed zanieczyszczeniami oraz uszkodzeniami mechanicznymi. Kompaktowa czarna obudowa nadaje się do instalacji w szafach i skrzynkach rozdzielczych o ograniczonej przestrzeni.

Zastosowanie

• Montaż w szafach sterowniczych i skrzynkach rozdzielczych
• Podłączanie pojedynczych przewodów z otwartymi końcówkami do punktów lutowniczych PCB
• Środowiska przemysłowe lub zapylone wymagające ochrony portu
• Aplikacje wymagające panelowego portu żeńskiego USB 3.2 Gen 1 Type-A

Kluczowe specyfikacje

• Złącze 1: SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) Type‑A żeńskie
• Złącze 2: 8 × połączeń lutowniczych PCB
• Kolor produktu: Czarny
• Wymiary: 32 mm (szerokość) × 22,5 mm (głębokość)
• Marka: DELOCK, MPN: 87821, EAN: 4043619878215

Sposób użycia

Zamontuj wbudowane złącze w odpowiednim wycięciu w szafie sterowniczej lub skrzynce rozdzielczej i zamocuj je zgodnie z metodą montażu obudowy. Przylutuj końcówki poszczególnych przewodów do ośmiu pól lutowniczych PCB zgodnie ze schematem połączeń, przestrzegając prawidłowego przypisania pinów dla sygnałów USB Type‑A i uziemienia. Po lutowaniu i zamocowaniu złącza załóż osłonę przeciwpyłową na gniazdo żeńskie, gdy złącze nie jest używane, aby chronić je przed kurzem i uszkodzeniami mechanicznymi.

Zalecenia

Aby zapewnić niezawodne działanie, lutuj przewody przy użyciu odpowiedniego topnika i temperatury lutowania zalecanej do prac z PCB, sprawdź wyprowadzenia i ciągłość przed włączeniem podłączonych urządzeń oraz trzymaj zaślepkę przeciwpyłową założoną, gdy port nie jest używany, szczególnie w środowiskach zapylonych lub przemysłowych.
