DELOCK wtyk SMB 91786 do zaciskania na RG-174 i RG-316 z rurką termokurczliwą

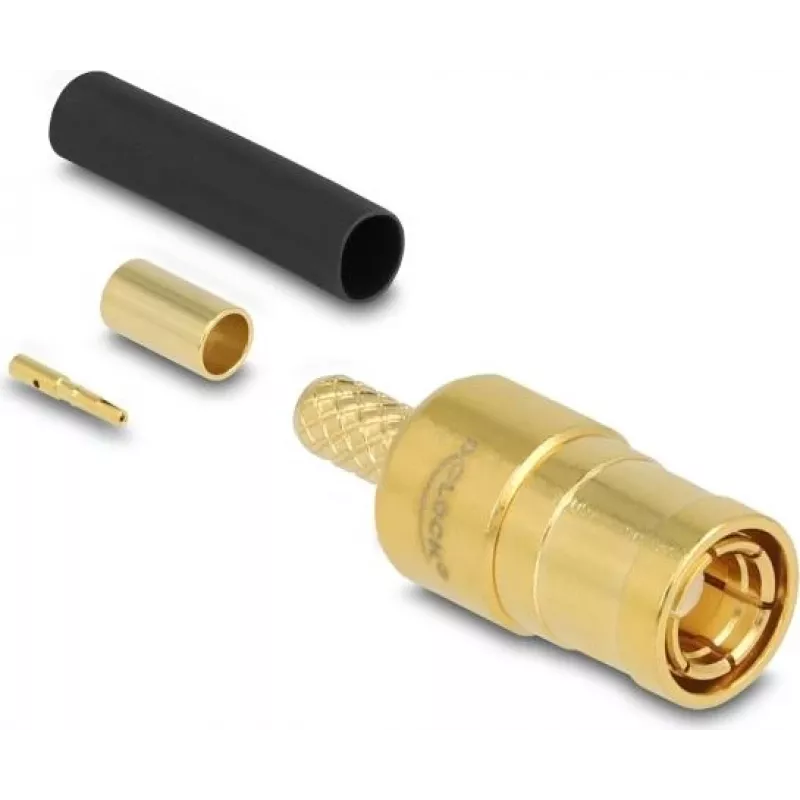

DELOCK wtyk SMB 91786 do zaciskania na RG-174 i RG-316 z rurką termokurczliwą to zestaw złącza SMB w stylu zaciskanym przeznaczony do zakańczania cienkich kabli koncentrycznych. Zestaw zawiera korpus złącza, tulejkę zaciskową i części izolacyjne z rurką termokurczliwą, aby zapewnić niezawodny kontakt elektryczny, mechaniczne odciążenie i izolację odporną na wilgoć. Nadaje się do zakańczania kabli na miejscu, napraw i małych instalacji RF, gdzie wymagany jest kompaktowy interfejs SMB.

Zalety

Konstrukcja zaciskana zapewnia spójne połączenie mechaniczne i elektryczne bez lutowania, skracając czas montażu i wspierając powtarzalne wyniki. Rurka termokurczliwa dołączona do zestawu poprawia ochronę środowiskową i zabezpiecza przejście kabel-złącze przed naprężeniami mechanicznymi. Kompaktowa obudowa SMB zapewnia małą powierzchnię do stosowania w ciasnych przestrzeniach, zachowując odpowiednie dopasowanie impedancji dla sygnałów RF na kablach RG-174 i RG-316.

Odpowiedni do

Kluczowe specyfikacje

Sposób użycia

Przygotuj kabel koncentryczny, zdejmując zewnętrzną powłokę, dielektryk i odsłaniając przewód środkowy zgodnie z zalecanymi wymiarami zdejmowania izolacji producenta złącza. Nasuń rurkę termokurczliwą i tulejkę zaciskową na kabel, włóż kabel do korpusu złącza, upewniając się, że przewód środkowy osadza się w pinie, a oplot dobrze styka się z zewnętrznym stykiem. Zaciśnij tulejkę za pomocą odpowiednio dobranej szczęki zaciskowej do wybranego typu kabla, sprawdź mechaniczne trzymanie i ciągłość elektryczną, a następnie podgrzej rurkę, aby się skurczyła i zabezpieczyła izolację oraz odciążenie. Sprawdź zmontowane złącze pod kątem prawidłowego osadzenia i upewnij się, że zmontowany wtyk SMB płynnie łączy się z przeznaczonym gniazdem.

Zalecenia

Używaj odpowiedniej szczęki zaciskowej dopasowanej do RG-174 lub RG-316, aby uzyskać niezawodne połączenie; sprawdź ciągłość i stratę odbicia tam, gdzie to wymagane. Unikaj nadmiernego ciepła podczas kurczenia, aby zapobiec uszkodzeniu materiałów dielektrycznych. W przypadku powtarzalnych lub krytycznych instalacji RF, przetestuj zmontowane połączenie odpowiednim testerem RF, aby potwierdzić integralność sygnału.
