DeLOCK zestaw montażowy D-Sub 15-pin żeński do RJ45 żeński, żółty

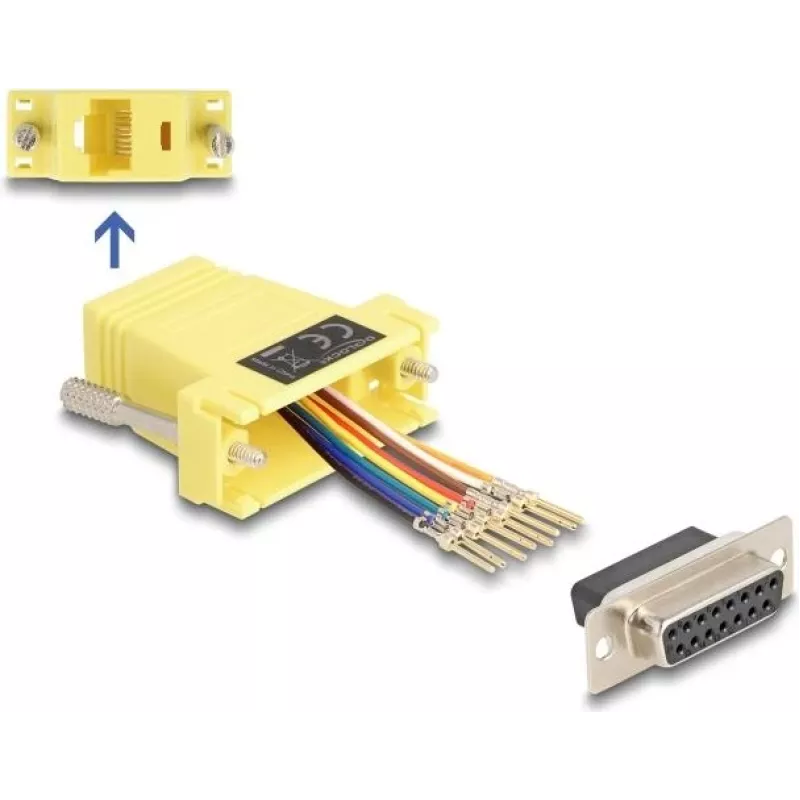

Zestaw montażowy DeLOCK D-Sub 15-pin żeński do RJ45 żeński (żółty) zapewnia modułowe rozwiązanie do przedłużania interfejsu szeregowego za pomocą opcjonalnego kabla Cat.5/5e/6. Zestaw zawiera złącze D-Sub 15-pin żeńskie i obudowę RJ45 żeńską, umożliwiające samodzielne przypisanie pinów poprzez umieszczenie pojedynczych przewodów w wybranych otworach złącza i zatrzaśnięcie ich w obudowie.

Zalety

Ten zestaw adaptera umożliwia elastyczne okablowanie szeregowego złącza D-Sub 15 za pomocą powszechnie dostępnych typów kabli Ethernet (Cat.5/5e/6). Modułowa konstrukcja pozwala na indywidualne przypisanie pinów i bezpieczne mechaniczne zablokowanie przewodów, zmniejszając potrzebę stosowania gotowych kabli i ułatwiając naprawy w terenie lub niestandardowe instalacje. Żółta obudowa ułatwia identyfikację wizualną.

Zastosowanie

• Przedłużanie połączeń RS-232/szeregowych za pomocą kabla Cat.5/5e/6
• Niestandardowe wyprowadzenia szeregowe do sprzętu przemysłowego lub laboratoryjnego
• Okablowanie na miejscu, naprawy i prototypowanie interfejsów D-Sub 15

Kluczowe specyfikacje

• Producent: DELOCK
• Model/MPN: 67113
• EAN: 4043619671137
• Złącze A: D-Sub 15-pin żeńskie
• Złącze B: RJ45 żeńskie (do kabla Cat.5/5e/6)
• Kolor: żółty

Sposób użycia

Zdejmij izolację z kabla Cat.5/5e/6, aby odsłonić poszczególne przewody, a następnie włóż każdy przewód do odpowiedniego otworu obudowy RJ45 zgodnie z wymaganym wyprowadzeniem. Upewnij się, że każdy przewód jest całkowicie osadzony, i aktywuj mechanizm blokujący, aby zabezpieczyć kabel w obudowie. Na koniec podłącz złącze D-Sub 15-pin żeńskie do odpowiedniego męskiego portu D-Sub w swoim urządzeniu.

Zalecenia

Przed okablowaniem sprawdź prawidłowe przypisanie pinów dla konkretnego urządzenia szeregowego. Tam gdzie wymaga tego aplikacja, stosuj kabel ekranowany lub uziemienie i unikaj przekraczania zalecanej długości kabla dla komunikacji szeregowej, aby zachować integralność sygnału.
