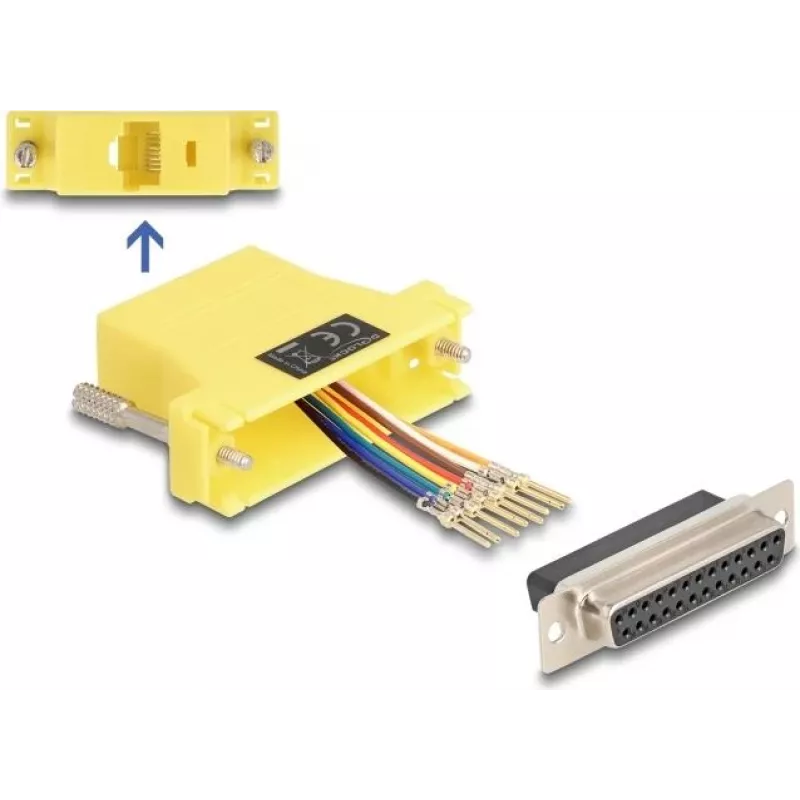

DeLOCK Zestaw montażowy D-Sub 25 pin żeński na RJ45 żeński żółty VGA RJ-45

Adapter firmy DeLOCK konwertuje złącze D-Sub 25 pin żeńskie na złącze RJ45 żeńskie, umożliwiając przedłużenie interfejsu szeregowego lub VGA za pomocą opcjonalnego kabla Kat.5 / 5e / 6. Obudowa jest żółta, a kompaktowy zestaw montażowy zawiera części złącza potrzebne do stworzenia niestandardowego przypisania pinów poprzez włożenie i zablokowanie poszczególnych przewodów w złączu.

Zalety

Zestaw umożliwia indywidualne przypisanie pinów, dzięki czemu można mapować sygnały według potrzeb. Użycie standardowego kabla Kat.5 / 5e / 6 zapewnia elastyczne prowadzenie kabli i łatwe pozyskiwanie okablowania. Kompaktowa obudowa i prosty mechanizm blokujący sprawiają, że montaż jest łatwy i odpowiedni do niestandardowych instalacji.

Nadaje się do

• Przedłużania połączenia szeregowego D-Sub 25 lub VGA przez kabel Kat5/5e/6
• Niestandardowego mapowania pinów lub przekierowywania sygnałów
• Napraw w terenie lub montażu kabli na miejscu

Kluczowe specyfikacje

• Złącze A: D-Sub 25 pin, żeńskie
• Złącze B: RJ45, żeńskie
• Kompatybilny kabel: Kat.5 / Kat.5e / Kat.6 (opcjonalnie)
• Kolor: żółty
• Producent: DELOCK
• MPN: 67119, EAN: 4043619671199
• Wymiary: 40 mm (szer.) x 55 mm (gł.) x 16 mm (wys.)
• Opakowanie: woreczek foliowy, ilość: 1

Sposób użycia

Przygotuj kabel Kat.5 / 5e / 6, zdejmując zewnętrzną powłokę i odsłaniając poszczególne żyły. Włóż każdą żyłę do odpowiedniego otworu adaptera w stylu RJ45 zgodnie z wymaganym przypisaniem pinów, a następnie dociśnij, aż żyła zablokuje się w obudowie. Podłącz stronę D-Sub 25 do odpowiadającego portu urządzenia. Przed wprowadzeniem zestawu do stałego użytku sprawdź ciągłość i poprawność mapowania pinów za pomocą odpowiednich narzędzi.

Zalecenia

Jeśli obecne są wrażliwe sygnały wideo lub szeregowe, użyj kabla ekranowanego i prawidłowego uziemienia. Sprawdź schematy wyprowadzeń podłączonych urządzeń, aby uniknąć nieprawidłowego okablowania. W przypadku długich tras lub sygnałów o wysokiej częstotliwości wybierz kabel Kat.6, aby zmniejszyć przesłuchy i utratę sygnału.
