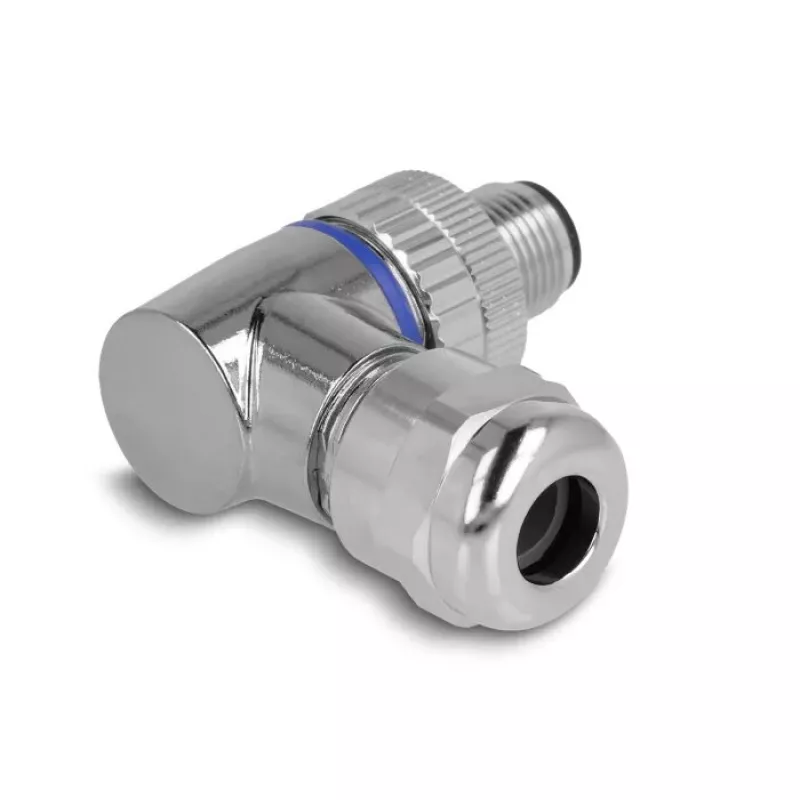

DeLOCK Złącze M12 A-kodowane 4-pinowe męskie kątowe 90° metalowe

Kompaktowe, niezawodne złącze DeLOCK M12 A-kodowane 4-pinowe męskie kątowe 90° metalowe umożliwia wykonanie bezpiecznego połączenia zaciskowego pomiędzy przewodem a interfejsem M12. Przeznaczone jest do montażu, a orientacja kątowa pozwala zaoszczędzić miejsce w instalacjach. Obudowa złącza jest metalowa i dostępna w kolorze czarnym i srebrnym.

Zalety

Kątowa konstrukcja M12 umożliwia montaż w przestrzeniach ograniczonych, gwarantując jednocześnie niezawodny styk elektryczny. Podłączenie za pomocą zacisków śrubowych upraszcza montaż przewodu bez konieczności używania narzędzi do zaciskania. Metalowa obudowa zwiększa wytrzymałość mechaniczną i zapewnia stabilną pracę w środowiskach przemysłowych.

Zastosowanie

• Urządzenia sterowania maszynami i automatyki
• Czujniki i elementy wykonawcze przemysłowe z interfejsami M12 A-kodowanymi
• Aplikacje wymagające przyłącza kątowego M12 w celu oszczędności miejsca

Kluczowe specyfikacje

• Kodowanie: A-kodowane
• Styki: 4-pinowe, męskie
• Orientacja: kątowa 90°

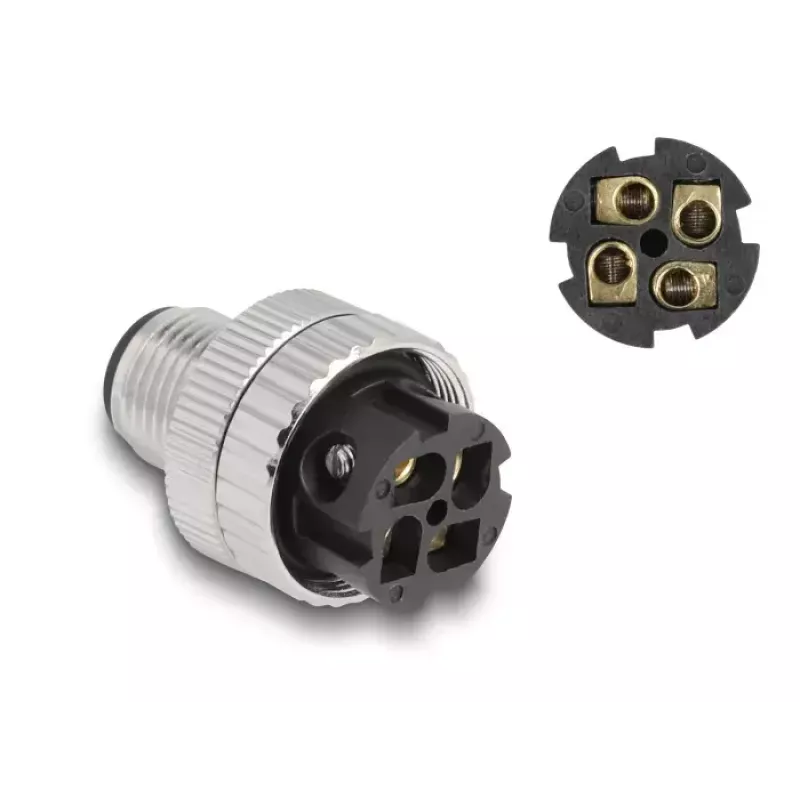

• Montaż: połączenie zaciskowe śrubowe
• Materiał obudowy: metal
• Wymiary (S×G×W): 44 mm × 41,3 mm × 20 mm
• Kolor: czarny, srebrny
• Marka: DELOCK, MPN: 60540, EAN: 4043619605408

Sposób użycia

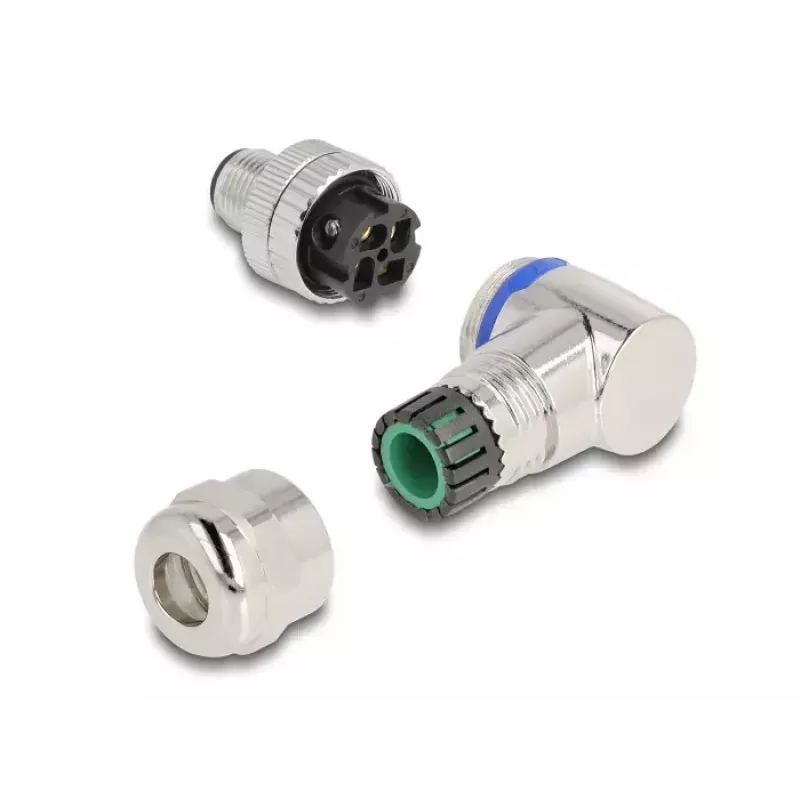

Przygotować przewód, zdejmując zewnętrzną izolację, aby odsłonić żyły. Wprowadzić każdą żyłę do odpowiedniego zacisku śrubowego i dokręcić śruby, aby zabezpieczyć połączenie. Wyrównać złącze z gniazdem M12 pod kątem 90° i dokręcić gwint do oporu. Przed włączeniem zasilania upewnić się, że styki są pewne, a obudowa prawidłowo zamocowana.

Zalecenia

Dokręcać zaciski śrubowe z odpowiednim momentem, aby nie uszkodzić żył; postępować zgodnie z wytycznymi montażowymi podłączonego sprzętu. Dobrać kolor złącza i orientację montażową do dostępnej przestrzeni instalacyjnej.
