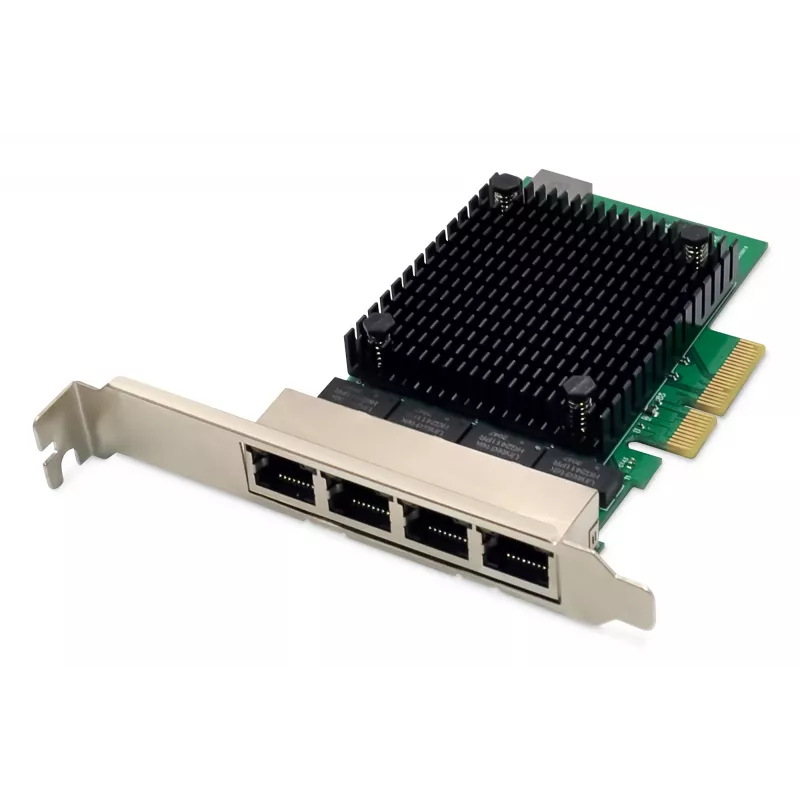

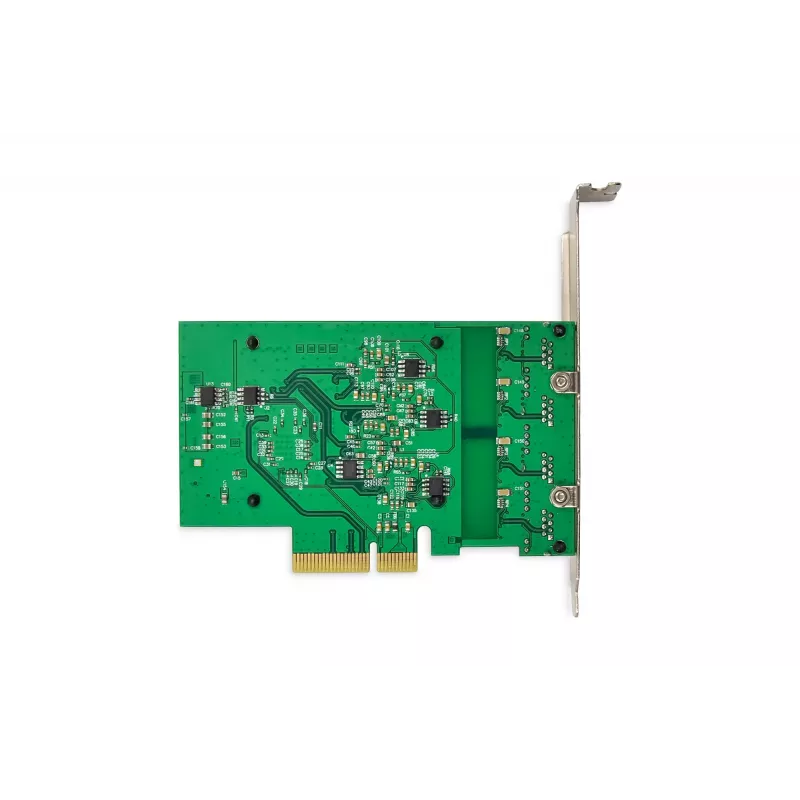

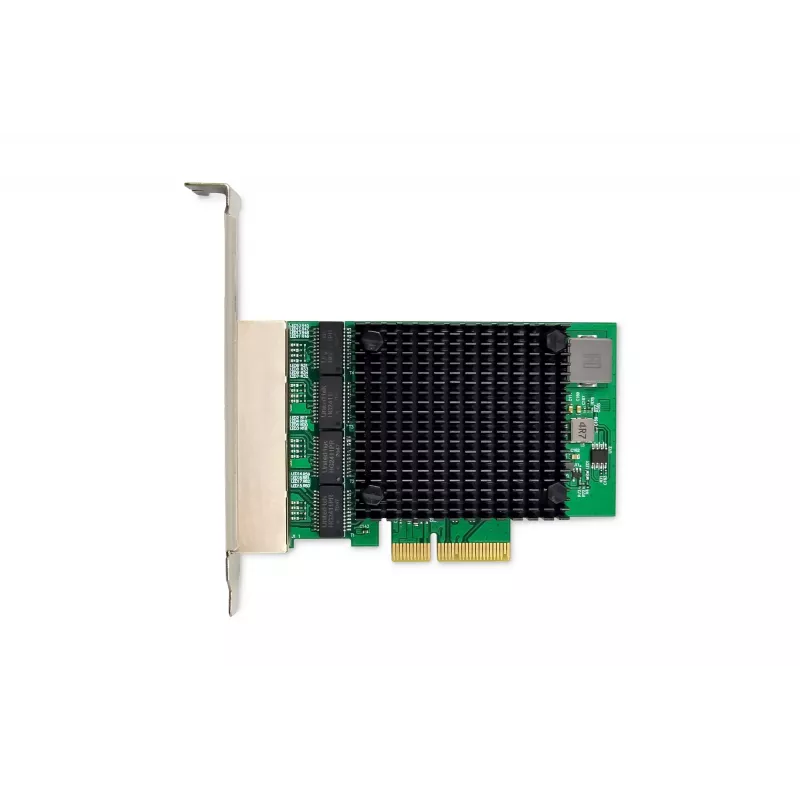

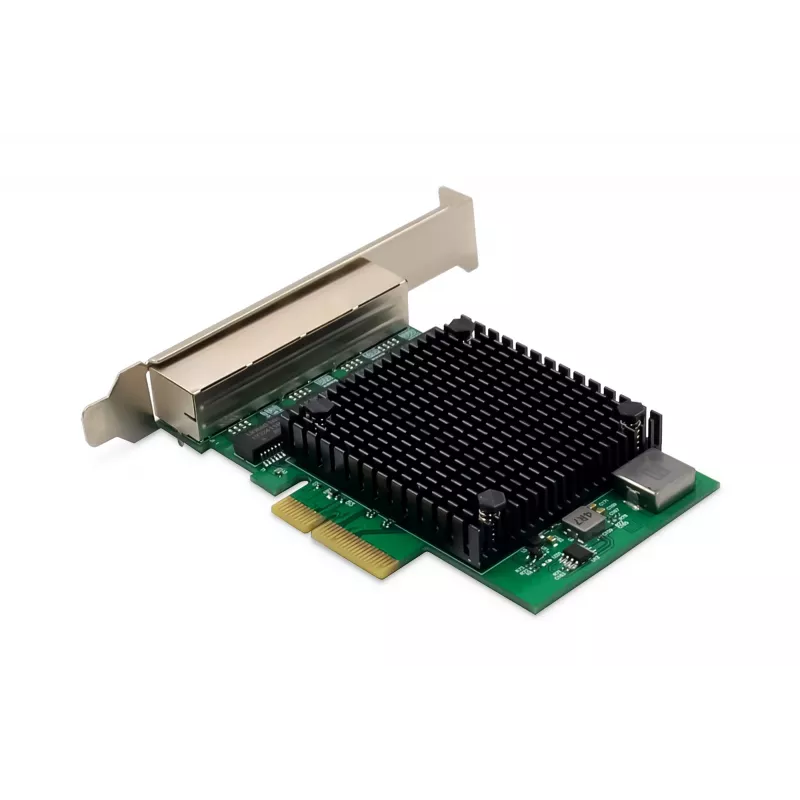

Digitus 4-portowa karta sieciowa 2.5 Gigabit Ethernet PCI Express z chipsetem Realtek

Adapter sieciowy Digitus DN-10136 PCIe Quad-Port 2.5G integruje czteroszybkościowy kontroler dostępu do medium zgodny z IEEE 802.3 z czterema transceiverami 10/100/1000/2.5GBASE-T. Dzięki interfejsowi PCI Express x4 (2-liniowa magistrala PCIe o przepustowości do 10 Gbps) oraz obsłudze trybów 2.5G i 1G Lite, karta zapewnia przewodową łączność dla komputerów stacjonarnych, stacji roboczych, serwerów, platform komunikacyjnych i systemów wbudowanych, a także umożliwia szybką transmisję przez okablowanie CAT5e UTP (oraz CAT3 UTP dla 10 Mbps).

Zalety

Karta sieciowa obsługuje standardy IEEE 802.3u, IEEE 802.3ab i IEEE 802.3bz oraz posiada funkcje takie jak korekcja zamiany par, polaryzacji i przesunięcia sygnału oraz wykrywanie skrzyżowania z automatyczną korekcją. Konstrukcja oparta na chipsecie Realtek i interfejsie PCIe x4 zapewnia niezawodną, wieloportową wydajność 2.5 Gigabit, przy jednoczesnej kompatybilności z istniejącym okablowaniem Ethernet i powszechnie stosowanym sprzętem sieciowym.

Przeznaczenie

• Komputery stacjonarne wymagające wielu przewodowych portów sieciowych
• Stacje robocze i serwery potrzebujące zagregowanych lub oddzielnych łącz 2.5G
• Platformy komunikacyjne i urządzenia sieciowe
• Systemy wbudowane i komputery przemysłowe wyposażone w gniazda PCI Express

Kluczowe specyfikacje

• Model: DN-10136 (Digitus)
• Porty: 4 × 2.5GBASE-T (wstecznie kompatybilne z 10/100/1000 Mbps)
• Interfejs: PCI Express x4 (2-liniowa magistrala PCIe, szerokość magistrali do 10 Gbps)
• Chipset: Rozwiązanie wieloukładowe oparte na Realtek
• Obsługiwane standardy: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz, IEEE 802.3az, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1ad, IEEE 802.1Qav, IEEE 1588v2
• Maksymalna szybkość przesyłania danych: do 10000 Mbit/s (możliwość szerokości magistrali)
• Obsługa okablowania: CAT5e UTP (2.5G/1G), CAT3 UTP (tylko 10 Mbps)
• Funkcje: korekcja zamiany par, polaryzacji i przesunięcia sygnału, wykrywanie skrzyżowania i automatyczna korekcja
• Kolor: zielony / czarny
• Waga: 0,1 kg

Sposób użycia

Zainstaluj kartę w wolnym gnieździe PCIe x4 (lub x8/x16) w wyłączonym komputerze i przymocuj ją do obudowy. Podłącz każdy port LAN do sieci za pomocą odpowiedniego okablowania UTP CAT5e lub lepszego, aby uzyskać działanie 2.5G. Po włączeniu systemu zainstaluj sterowniki systemu operacyjnego dostarczone przez dostawcę lub użyj kompatybilnych sterowników Realtek. Skonfiguruj ustawienia IP, agregację łączy, sieci VLAN lub QoS odpowiednio w systemie operacyjnym hosta lub oprogramowaniu zarządzającym.

Zalecenia

Aby uzyskać niezawodną wydajność 2.5G, używaj kabli CAT5e lub wyższej jakości i upewnij się, że BIOS/OS płyty głównej obsługuje urządzenia PCIe; zaktualizuj sterowniki do najnowszej wersji Realtek. W przypadku starszych połączeń 10 Mbps można użyć kabla CAT3 UTP, ale nie jest to zalecane przy wyższych prędkościach.
