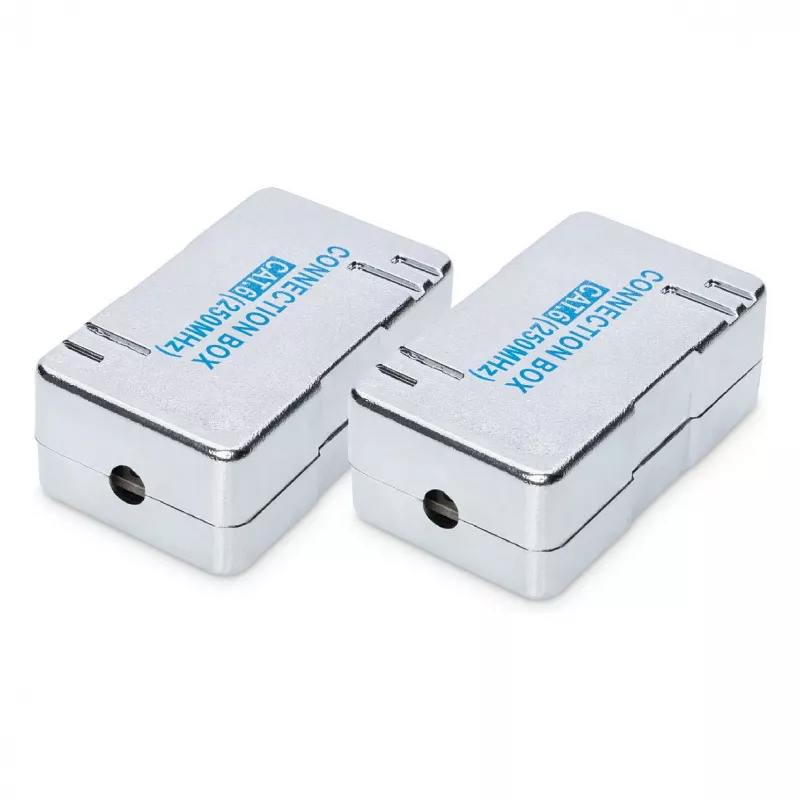

Digitus CAT 6 Moduł przyłączeniowy do skrętek, 2 sztuki, LSA, pozłacane styki, biały

Moduł przyłączeniowy Digitus CAT 6 to kompaktowy moduł do łączenia lub przedłużania przewodów skrętkowych w sieciach strukturalnych. Zgodny z właściwościami transmisyjnymi kategorii 6 i zaprojektowany do stosowania do 250 MHz / 1GBase-T, moduł obsługuje standardowe metody instalacji i zapewnia pozłacane styki oraz zakończenie LSA dla niezawodnego połączenia elektrycznego. Biała obudowa z ABS i zintegrowane odciążenie naprężające sprawiają, że nadaje się do instalacji podtynkowych, natynkowych i w kanałach kablowych.

Zalety

Moduł spełnia normy ISO/IEC 11801 (wyd. 3), EN 50173-1 i EIA/TIA 568-C oraz oferuje pozłacane powierzchnie stykowe RJ45 dla lepszej przewodności i odporności na korozję. Zawiera zaciski terminujące Krone LSA+ zgodne z kodowaniem kolorów EIA/TIA 568 A i B, obsługuje kable AWG 22–26 i ma niezawodne właściwości fizyczne i dielektryczne dla profesjonalnych instalacji sieciowych.

Zastosowanie

• Przedłużanie istniejących kabli instalacyjnych skrętkowych
• Wymiana uszkodzonych łączy kablowych w okablowaniu poziomym lub pionowym
• Instalacje w kanałach, gniazdach natynkowych i podtynkowych
• Sieci Ethernet 1 Gbit/s do 250 MHz

Główne specyfikacje

• Kategoria transmisji: Kat. 6
• Częstotliwość / prędkość: do 250 MHz, 1GBase-T (1 Gbit/s)
• Normy: ISO/IEC 11801 (wyd. 3), EN 50173-1, EIA/TIA 568-C
• Złącza: terminacja LSA (Krone LSA+), gniazdo RJ45 z cynowanym brązem fosforowym i pozłacanymi stykami 0,5 µm
• Kompatybilność kabli: AWG 22–26, przewód lity i linka
• Materiał obudowy: ABS (UL-94V-0), kolor: biały
• Wytrzymałość dielektryczna: 1000 V DC (styk/styk), 1500 V DC (styk/uziemienie)
• Rezystancja styków: < 20 mΩ; Rezystancja izolacji: > 500 MΩ
• Temperatura pracy: od -20 °C do +70 °C
• Ilość w opakowaniu: 2 szt.

Sposób użycia

Przygotuj kabel instalacyjny i zdejmij zewnętrzną powłokę zgodnie ze standardowymi praktykami. Zakończ każdą żyłę w oznaczonym kolorami zacisku LSA, postępując zgodnie z okablowaniem EIA/TIA 568 A lub B. Włóż kabel do zintegrowanego odciążenia naprężającego i zabezpiecz go. Podłącz wtyk RJ45 do portu żeńskiego, aby ustanowić połączenie. Użyj dwóch modułów, gdy wymagana jest para lub aby stworzyć ciągłe przedłużenie istniejącego łącza.

Zalecenia

Aby zapewnić przewidywalną wydajność sieci, zachowaj praktyki instalacyjne zgodne z wytycznymi Kat. 6: utrzymuj długości kabli w określonych granicach kanału, unikaj ostrych zagięć i zakłóceń elektromagnetycznych oraz zweryfikuj zakończone łącze odpowiednimi testerami sieci po instalacji.
