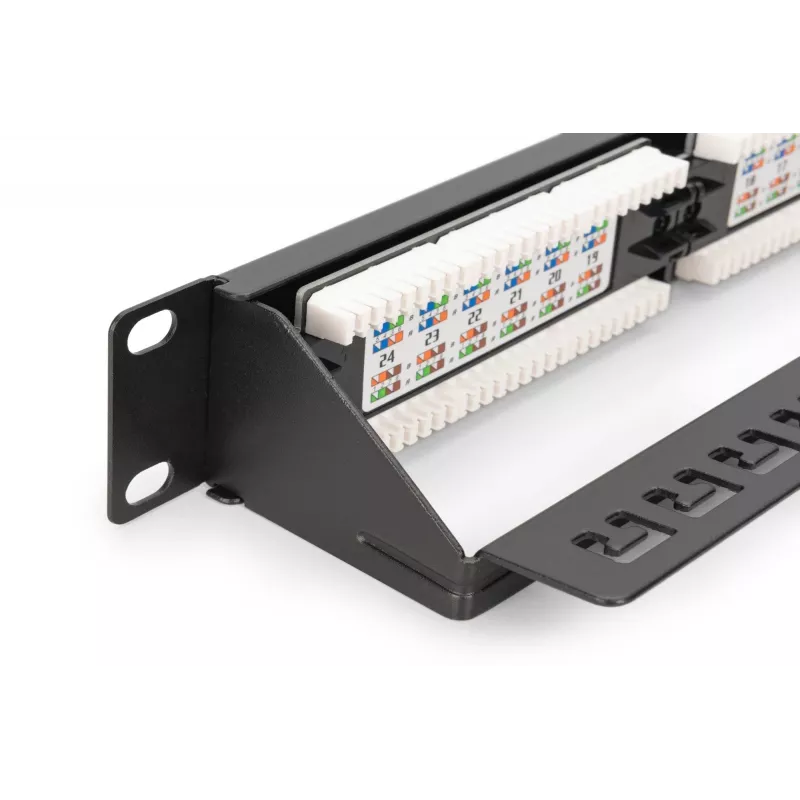

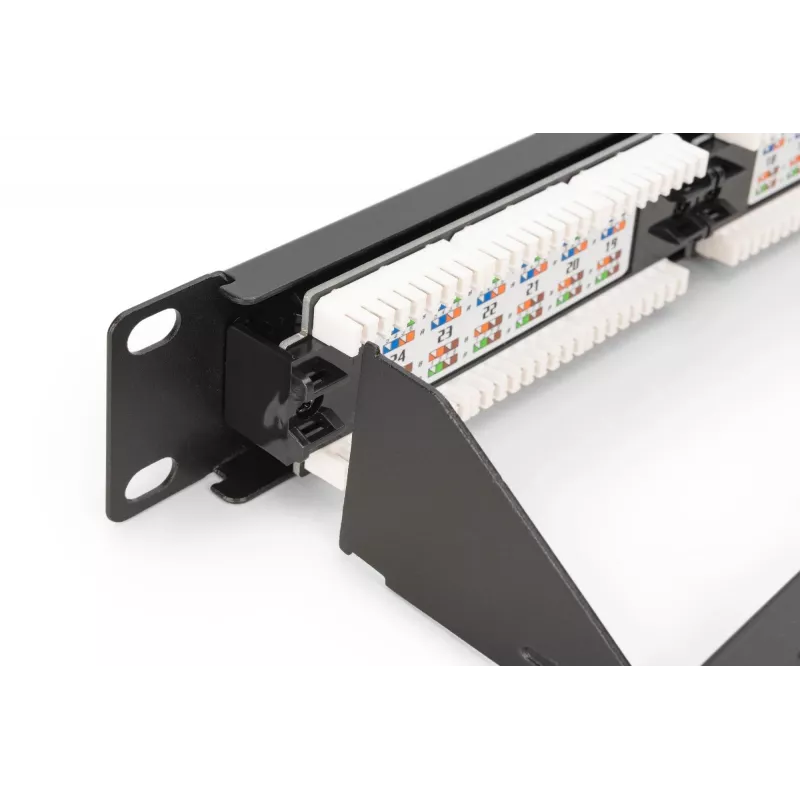

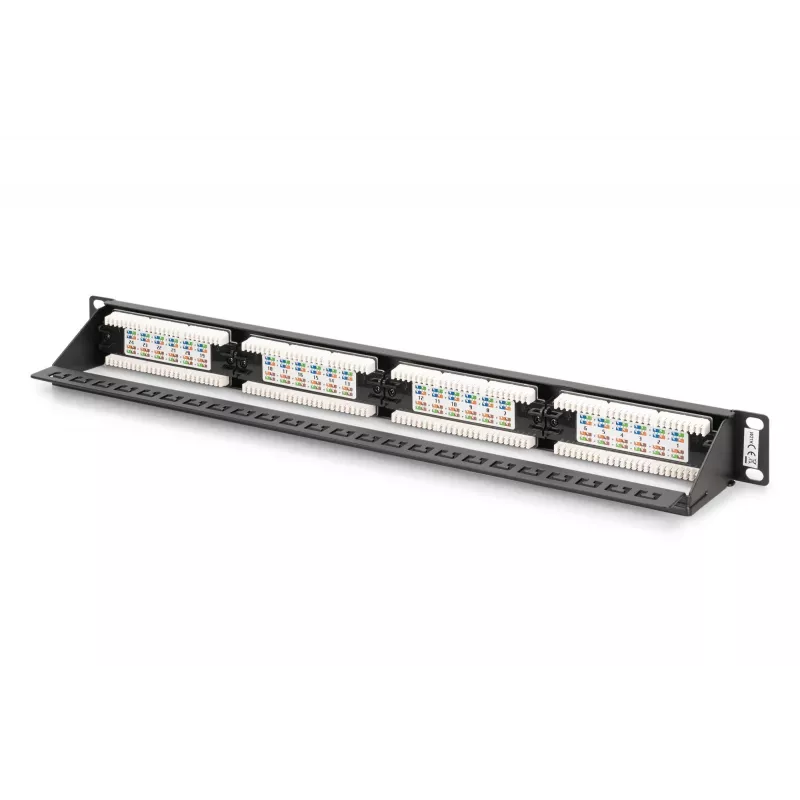

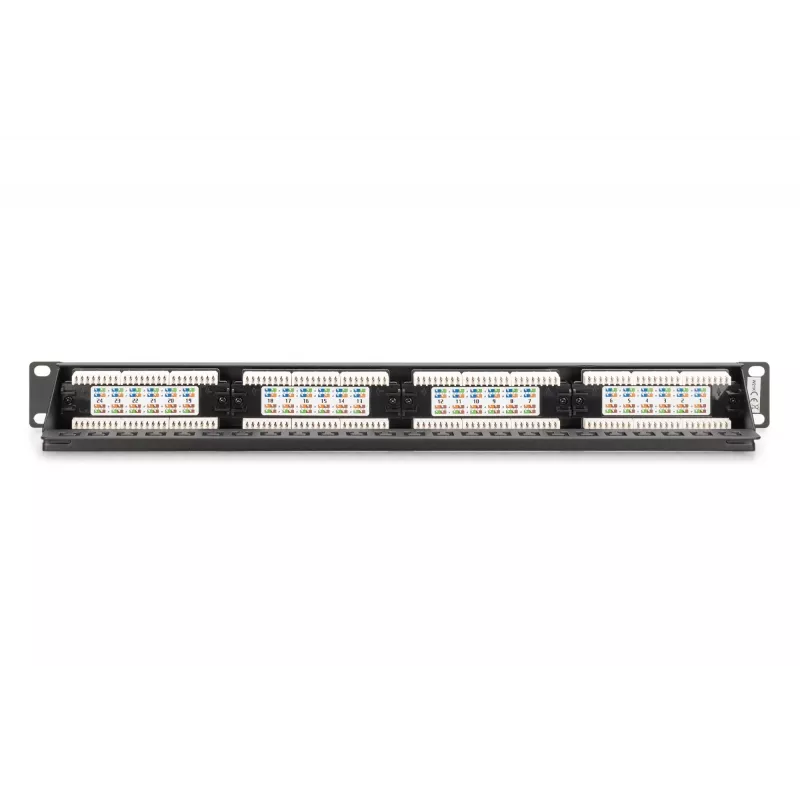

Digitus CAT 6 patch panel nieekranowany DN-91624U-CR

Nieekranowany panel krosowy DIGITUS® CAT6 wspiera przyszłościowe standardy i najwyższą jakość wykonania w instalacjach sieciowych. Dostępny w wersjach 16- i 24-portowej (1U) lub 48-portowej (2U), został zaprojektowany, aby spełniać wymagania Link Performance Class E do 250 MHz i jest zgodny z normami ISO/IEC 11801 oraz EN 50173. Panel posiada certyfikat UL i jest wyposażony w obudowę z ocynkowanej stali walcowanej na zimno o grubości 1,5 mm, odpowiednią do montażu w szafie rack 19".

Zalety

Panel krosowy CAT6 zapewnia niezawodne wsparcie dla 1GBase-T i PoE w środowiskach okablowania strukturalnego, z oznaczonymi kolorami listwami zaciskowymi LSA zgodnymi ze standardami EIA/TIA 568 A i B. Niezawodna konstrukcja mechaniczna, styki niklowane z pozłacanymi powierzchniami oraz znormalizowane komponenty gwarantują stabilne parametry elektryczne i długą żywotność. Konstrukcja przystosowana do montażu w szafie rack oraz szybkie zatrzaski kabli ułatwiają instalację i zarządzanie kablami.

Kluczowe specyfikacje

• Obszary zastosowań: do 250 MHz, 1GBase-T, PoE
• Normy: ISO/IEC 11801 (3rd Ed.), EN 50173-1, EIA/TIA 568-C
• Montaż: odpowiedni do montażu w szafie rack 483 mm (19")
• Złącza: gniazda RJ45, 8P8C
• Zakończenie kabli: listwy LSA, oznaczone kolorami dla EIA/TIA 568 A & B
• Mocowanie kabli: szybkie zatrzaski
• Materiał obudowy: ocynkowana stal walcowana na zimno o grubości 1,5 mm (EN1.4301, UNS S30400, AISI 304, LMSAD110)
• Materiał gniazda RJ45: ABS UL 94V-0
• Materiał styków: niklowany brąz fosforowy z pozłacanymi stykami o grubości 0,5 µm
• Ekranowanie RJ45: brąz niklowany
• Zacisk tnący LSA: Krone LSA+, UL 94V-2, ocynkowany brąz fosforowy
• Płytka drukowana: FR4, UL 94V-0
• Siła wtykania: maks. 30 N (IEC 60603-7-5)
• Obciążenie rozciągające: 7,7 kg między gniazdem a wtykiem
• Temperatura pracy: -20 °C do +70 °C
• Cykle łączenia gniazda: >750 (ISO/IEC 11801, IEC 60603-7-5)
• Cykle zaciskania: >200 (ISO/IEC 11801, IEC 60603-7-5)
• Przyłącze żył: przewody jednożyłowe i wielożyłowe 22–26 AWG
• Rezystancja izolacji: >500 MΩ
• Rezystancja styków: <20 mΩ
• Wytrzymałość dielektryczna: 1000 VDC (styk/styk), 1500 VDC (styk/uziemienie)

Jak używać

Zamontuj panel krosowy w standardowej szafie rack 19" (1U dla 16/24 portów, 2U dla 48 portów). Przygotuj kable o odpowiedniej długości i zakończ każdą żyłę na listwach LSA zgodnie z kodem kolorów EIA/TIA 568 A lub B wydrukowanym na panelu. Użyj szybkich zatrzasków, aby zabezpieczyć kable i zapewnić niezawodne odciążenie. Sprawdź poprawność okablowania i przetestuj każdy port pod kątem ciągłości i wydajności do 250 MHz przed uruchomieniem systemu. W stosownych przypadkach przestrzegaj lokalnych zasad uziemienia; przewód uziemiający nie jest dołączony.

Zalecenia

Dla optymalnej wydajności używaj kabli krosowych kategorii CAT6 i upewnij się, że instalacja jest zgodna z wytycznymi ISO/IEC 11801 i EN 50173. Po instalacji przeprowadź testy certyfikacyjne, aby potwierdzić zgodność z Link Performance Class E i zweryfikować dostarczanie PoE oraz działanie 1GBase-T.
