Digitus CAT 6A kompaktowy moduł keystone ekranowany montaż bez użycia narzędzi 4 szt.

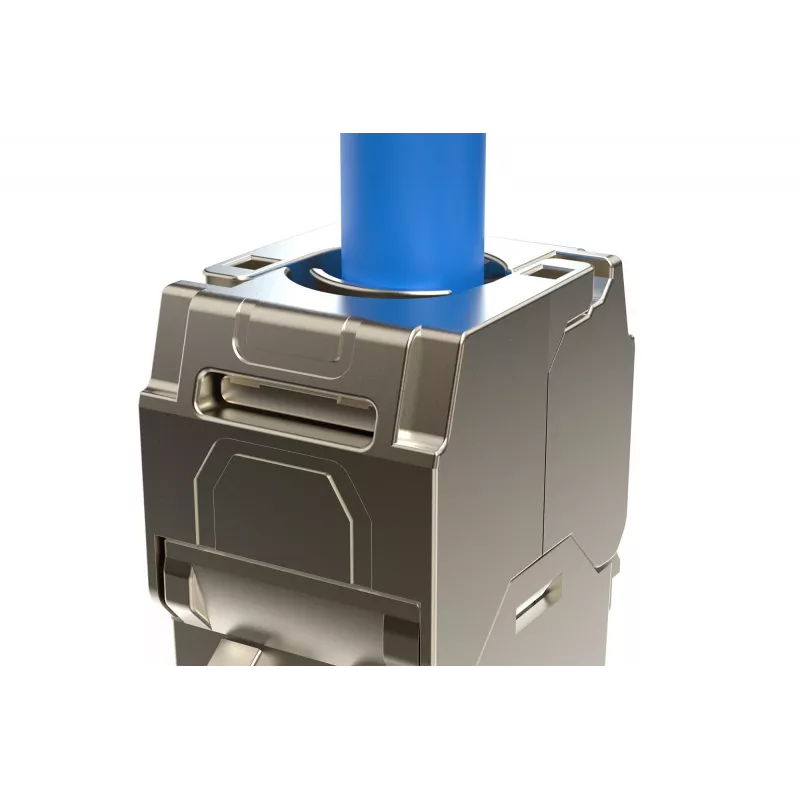

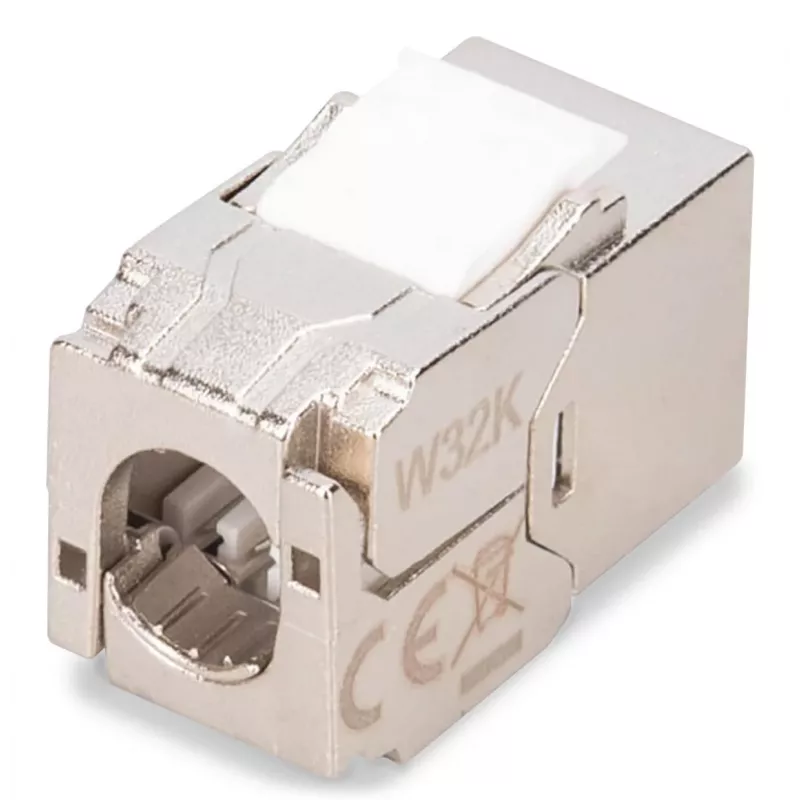

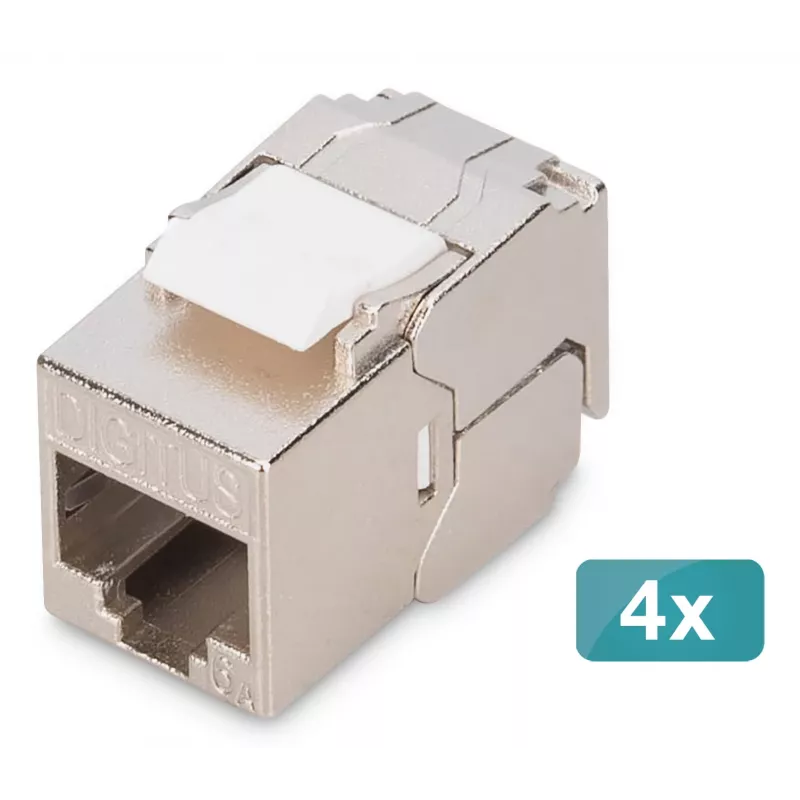

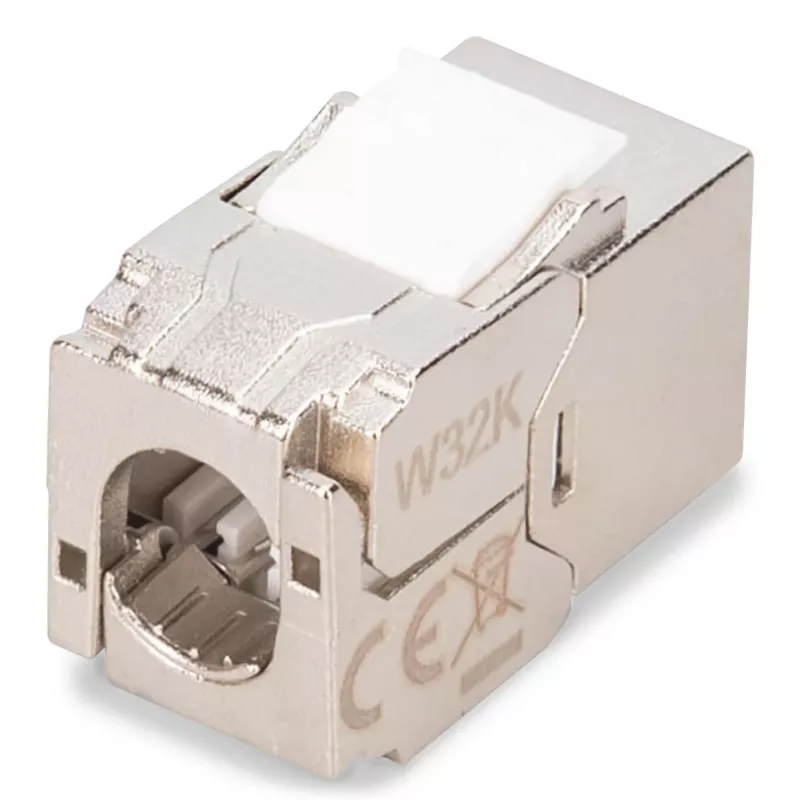

Kompaktowy moduł keystone CAT 6A Digitus (DN-93615-S-4) to ekranowane złącze do montażu bez użycia narzędzi, zaprojektowane do profesjonalnych instalacji sieciowych. W zestawie cztery sztuki, moduł obsługuje Cat6A 10GBase-T do 500 MHz i oferuje 360° styk ekranu dla lepszej integralności sygnału. Jego kompaktowa obudowa z odlewu cynkowego z niklowaniem pasuje do paneli 19" 1U i puszek przyłączeniowych zgodnych konstrukcyjnie, zapewniając gniazdo żeńskie RJ45 (8P8C) oraz złącza LSA do szybkiego montażu w terenie.

Zalety

Moduł umożliwia szybki montaż bez użycia narzędzi dzięki kodowanym kolorystycznie listwom LSA (EIA/TIA 568 A i B) i zawiera osłonę przeciwkurzową gniazda RJ45. Wspiera standardy PoE IEEE 802.3af/at/bt (w tym 4PPoE w łączu stałym), oferuje niezawodny 360° styk ekranu oraz posiada zamykany organizer kabli i odciążenie zapewniające pewne mocowanie przewodów. Styki są pozłacane na podwarstwie niklowej, co gwarantuje stabilne połączenia elektryczne i trwałość w środowiskach profesjonalnych.

Zastosowanie

• Instalacje szybkiego Ethernetu (10GBase-T) w szafach serwerowych i panelach dystrybucyjnych
• Montaż w terenie i okablowanie na miejscu bez specjalnych narzędzi
• Modułowe puszki przyłączeniowe i ramki zgodne konstrukcyjnie
• Wdrożenia PoE i PoE+ w tym aplikacje łącza stałego 4PPoE

Specyfikacja techniczna

• Kategoria: Cat6A, 10GBase-T, 500 MHz
• Normy: ISO/IEC 11801 (wydanie 3), EN 50173-1
• Wsparcie PoE: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE w łączu stałym)
• Złącze: RJ45 żeńskie (8P8C)

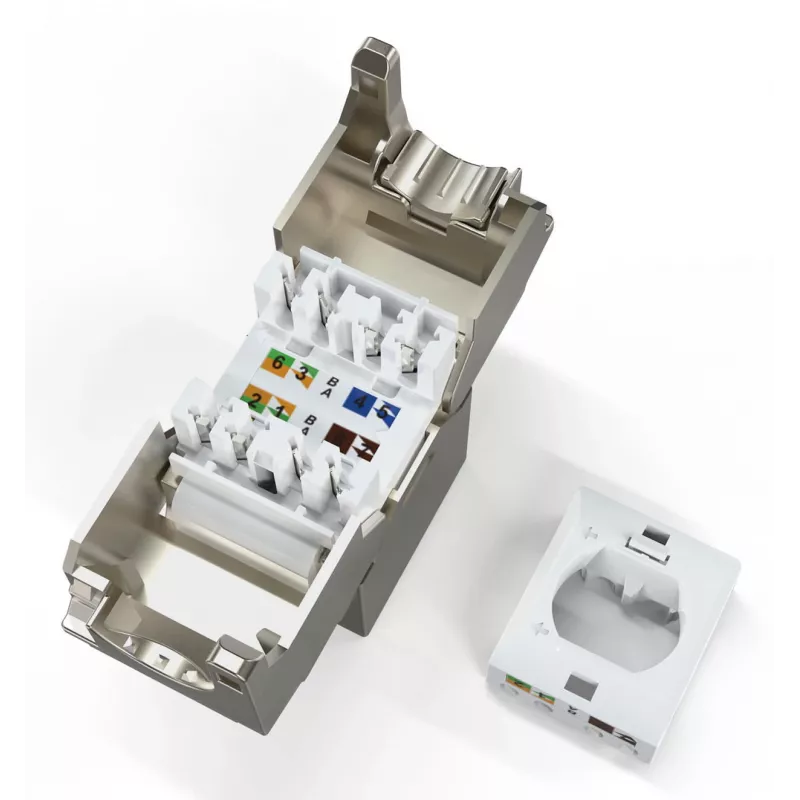

• Zakończenie kabla: złącza zaciskane LSA, kodowane kolorystycznie EIA/TIA 568 A i B
• Ekranowanie: 360° styk ekranu
• Materiał obudowy: odlew cynkowy, niklowany
• Materiał styków: brąz fosforowy, nikiel + 0,5 μm złocenia
• Siła wciskania: maks. 30 N (IEC 60603-7-51)
• Siła trzymania: 7,7 kg (gniazdo do wtyku)
• Temperatura pracy: -20 °C do +70 °C
• Cykle łączenia: ≥ 750
• Przewód miedziany: AWG 26/7 – 22/1, linka i drut (testowane z AWG 22/1)
• Wytrzymałość dielektryczna: 1000 VDC (styk/styk), 1500 VDC (styk/uziemienie)
• Ilość w opakowaniu: 4 szt.

Sposób użycia

Zdejmij płaszcz kabla na zalecaną długość, wyrównaj poszczególne żyły zgodnie z kodowaniem kolorystycznym EIA/TIA 568 A lub B i wciśnij je w złącza zaciskane LSA. Zabezpiecz kabel zintegrowanym odciążeniem i zamykanym organizerem, następnie włóż moduł do panelu dystrybucyjnego lub puszki przyłączeniowej, aż zaskoczy. Do montażu w szafie rack instaluj szeregowo w panelach 19" 1U. Gdy port RJ45 jest nieużywany, stosuj osłonę przeciwkurzową.

Zalecenia

Używaj kabla instalacyjnego AWG 22/1 dla optymalnej wydajności i sprawdź wymagania mocy PoE zgodnie ze specyfikacjami IEEE 802.3af/at/bt. Zapewnij prawidłowe uziemienie ekranu w panelu dystrybucyjnym lub puszce przyłączeniowej, aby utrzymać kompatybilność elektromagnetyczną.
