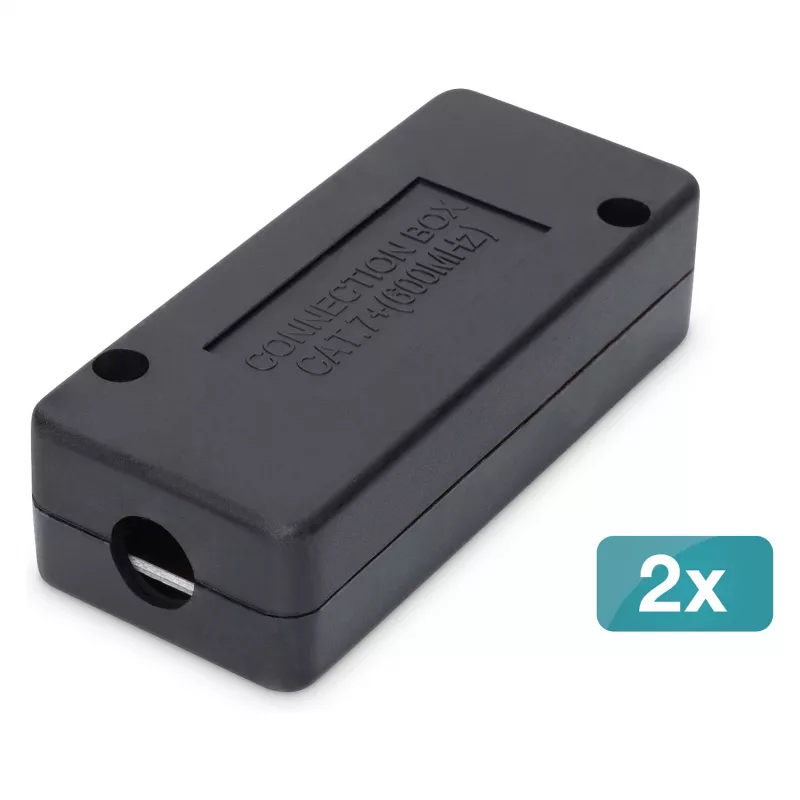

DIGITUS CAT 7 moduł przyłączeniowy, 2 szt., Cat7, obudowa ABS, czarny, 80×35×26 mm

Zestaw dwóch modułów przyłączeniowych DIGITUS CAT 7 przeznaczonych do okablowania Cat7. Każdy kompaktowy moduł ma czarną obudowę z ABS i wymiary 80×35×26 mm. Moduły umożliwiają przedłużanie ekranowanych kabli danych lub wymianę uszkodzonych odcinków kabli bez konieczności ponownego układania całych przebiegów i są przeznaczone do szybkich instalacji Ethernet w domach, biurach i szafach sieciowych. Technologia zacisków LSA ze stykami pod kątem 45° upraszcza instalację i zapewnia niezawodną jakość połączeń dla systemów okablowania zgodnych z Cat7.

Zalety

Moduły obsługują ekranowane okablowanie Cat7 i są zbudowane z trudnopalnych obudów ABS (UL‑94V‑0) oraz komponentów RJ45, które obejmują styki niklowane z pozłacanymi powierzchniami stykowymi dla odporności na korozję i stabilnej transmisji sygnału. Listwy zaciskowe LSA (kodowane kolorami dla EIA/TIA 568 A i B) oraz zintegrowane odciążenie przewodu umożliwiają wydajne i powtarzalne zakończenia kabli. Kompaktowa obudowa i kompatybilność z montażem natynkowym lub podtynkowym sprawiają, że moduły te są elastyczne w wielu środowiskach instalacyjnych.

Nadaje się do (zadań / przypadków użycia)

• Przedłużanie ekranowanych przebiegów sieciowych Cat7 lub kompatybilnych wyższej klasy
• Wymiana uszkodzonych odcinków kabli bez ponownego okablowywania całych przebiegów
• Instalacje w małych biurach, sieciach domowych lub szafach telekomunikacyjnych
• Instalacje wymagające standardowych zakończeń LSA i kompatybilności z PoE

Kluczowe specyfikacje

• Ilość: 2 moduły
• Wymiary (każdy): 80 × 35 × 26 mm
• Materiał obudowy: ABS, trudnopalny (UL‑94V‑0)
• Zakończenie: listwa LSA, styki kątowe 45°, kodowanie kolorami dla EIA/TIA 568 A i B
• Kompatybilne żyły kabli: 22–26 AWG, przewody pełne i linkowe
• Materiał styków: brąz fosforowy niklowany z powłoką złota 0,5 μm na powierzchni styku
• Ekranowanie: ekranowanie RJ‑45 z brązu niklowanego
• Zakres temperatury pracy: od -20 °C do +70 °C
• Rezystancja izolacji: > 500 MΩ
• Rezystancja styków: < 20 mΩ
• Wytrzymałość dielektryczna: 1000 VDC (styk-styk), 1500 VDC (styk-uziemienie)

Sposób użycia

Przygotować ekranowany kabel danych, zdejmując zewnętrzną powłokę i odsłaniając folię/ekran zgodnie z wymogami prawidłowego uziemienia. Postępować zgodnie z kodami kolorów na listwie LSA dla EIA/TIA 568 A lub B i włożyć każdą żyłę w odpowiednie miejsce. Użyć odpowiedniego narzędzia do cięcia LSA, aby czysto zakończyć żyły w listwie i upewnić się, że zintegrowane odciążenie przewodu trzyma kabel. W przypadku kabla ekranowanego podłączyć ekran kabla do punktu ekranowania modułu, aby zachować ciągłość. Włożyć zakończony moduł w wymagane miejsce montażu (natynkowo lub podtynkowo) i podłączyć gniazdo RJ45 do wtyku współpracującego, aby przywrócić ciągłość sieci.

Zalecenia

Używać narzędzia uderzeniowego kompatybilnego z Krone/LSA do czystych zakończeń i zweryfikować ciągłość oraz integralność par za pomocą sprzętu testującego sieć po instalacji. Zachować ciągłość ekranu, prawidłowo zarabiając przewody uziemiające kabla do ekranowania modułu. Unikać ostrego zginania kabla w pobliżu zakończenia i stosować odpowiednie odciążenie oraz prowadzenie kabli, aby zapewnić długoterminową wydajność.
