DIGITUS Ftth Home Distribution Unit. 3x LC/APC Duplex OS2. IP54. Splice ready

Jednostka dystrybucyjna DIGITUS FTTH Home to kompaktowa plastikowa skrzynka naścienna zaprojektowana do domowych instalacji światłowodowych. Obsługuje trzy połączenia duplex LC/APC i mieści do 24 włókien w kasecie spawów. Urządzenie wykorzystuje trójczęściową obudowę z odłączaną płytą bazową i zamykaną długą pokrywą, aby zabezpieczyć wewnętrzne komponenty, oferując jednocześnie wiele opcji wprowadzania kabli i adaptowalne uchwyty spawów.

Zalety

Jednostka dystrybucyjna łączy niewielką powierzchnię zabudowy z elastycznymi opcjami montażu: wielofunkcyjną płytę bazową z splitterem PLC i prowadnicami kabli, kasetę spawów na maksymalnie 12 sprzęgieł (24 włókna) oraz wymienne uchwyty spawów lub koszulki termokurczliwe. Posiada dedykowane wycięcia na mikrokanaliki 7 mm lub 12 mm, opcjonalną przestrzeń na spawy przelotowe lub zaciskane oraz wbudowany zamek bębenkowy pokrywy, aby zapobiec nieautoryzowanemu dostępowi.

Zastosowanie

• Domowe zakończenia FTTH
• Dystrybucja światłowodowa w małych mieszkaniach lub domach
• Wewnętrzne spawanie i krosowanie światłowodów naścienne

Kluczowe specyfikacje

• Model: DN-949103
• Marka: DIGITUS

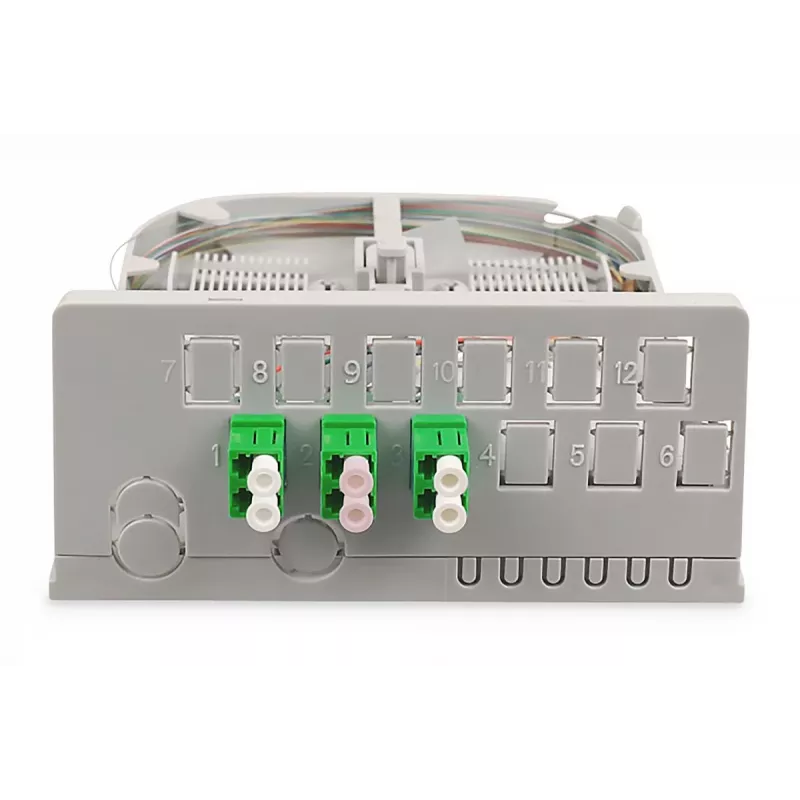

• Porty: 3 × duplex LC/APC

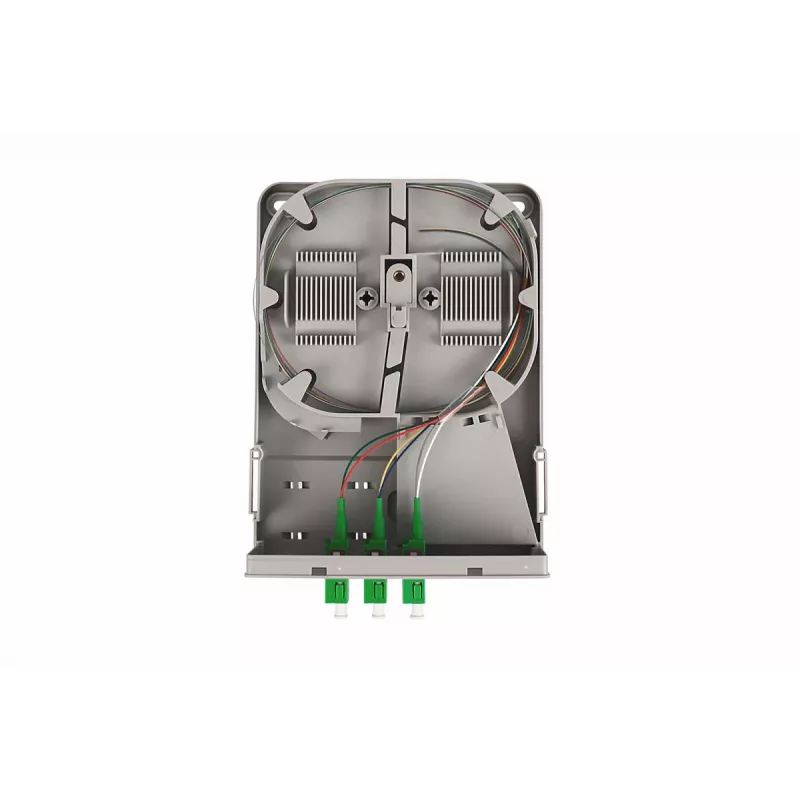

• Pojemność spawów: do 24 włókien (kaseta spawów z dwoma uchwytami na 12 włókien)

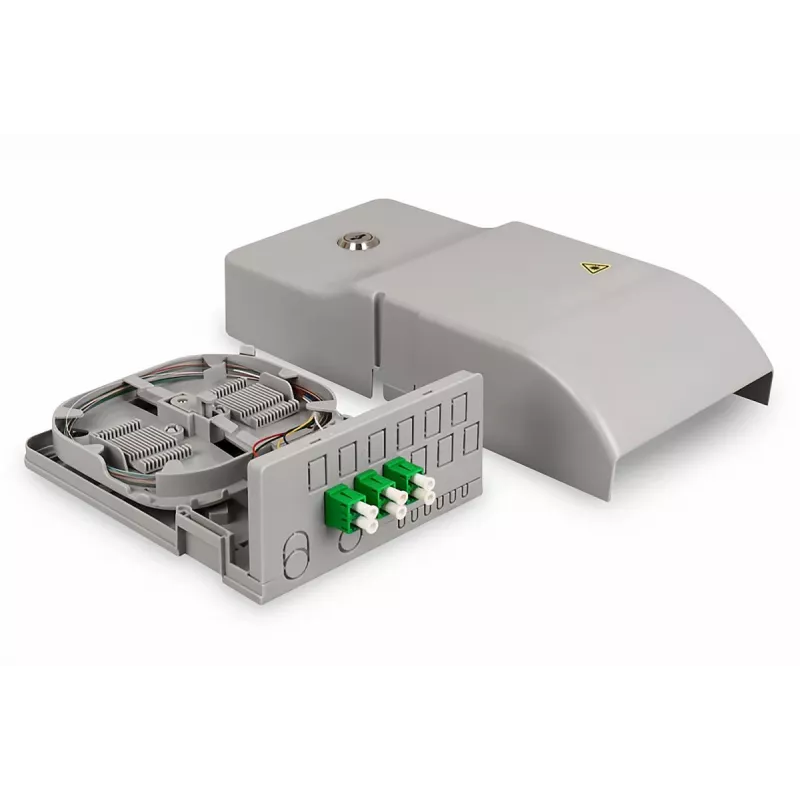

• Obudowa: 3-częściowa plastikowa skrzynka naścienna z odłączaną płytą bazową i długą pokrywą
• Wprowadzenie kabla: wiele opcji, w tym wycięcia na mikrokanaliki 7 mm i 12 mm
• Wymiary: 122 mm (szer.) × 59 mm (głęb.) × 256 mm (wys.)
• Zamek: wbudowany zamek bębenkowy
• MPN / EAN: DN-949103 / 4016032487630

Sposób użycia

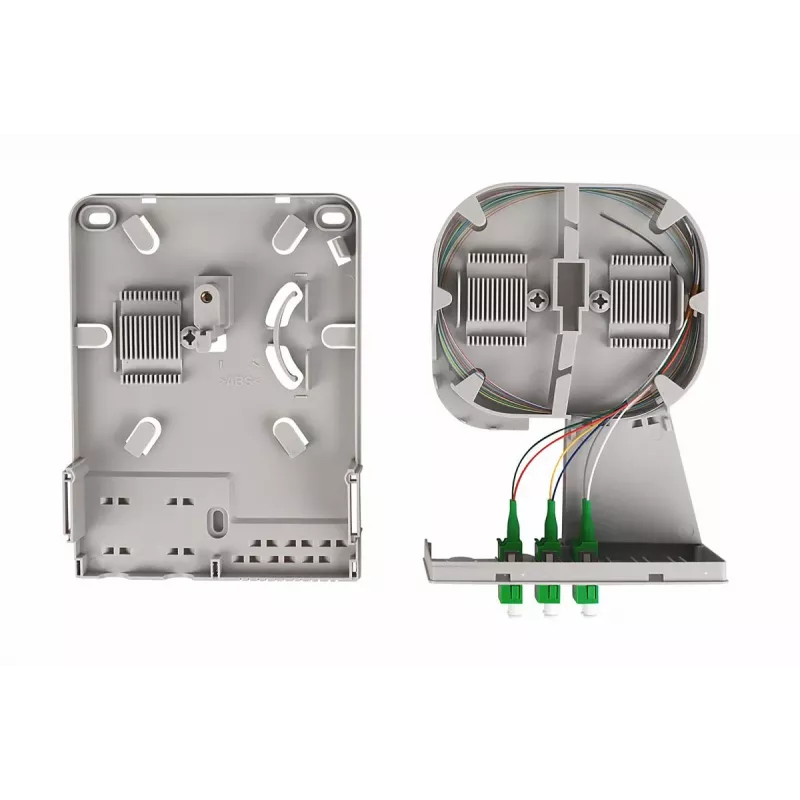

Zamontuj płytę bazową w żądanej pozycji wewnątrz obudowy, aby umożliwić swobodny dostęp do okablowania i spawania. Poprowadź włókno wejściowe przez inteligentną prowadnicę kabla i zamocuj je. W razie potrzeby włóż mikrokanaliki przez odpowiednie wycięcia 7 mm lub 12 mm. Umieść lub wymień splittery PLC oraz uchwyty spawów lub koszulek termokurczliwych w przeznaczonych do tego miejscach. Zamontuj kasetę spawów, aby pomieścić do 12 sprzęgieł i zainstaluj wymagane sprzęgacze LC, SC lub E-2000®. Zamknij obudowę i zablokuj długą pokrywę zamkiem bębenkowym, aby chronić stronę abonencką.

Zalecenia

Aby zapewnić niezawodne działanie, spawanie włókien i instalację złączy wykonuj w czystym środowisku oraz używaj kompatybilnych uchwytów spawów i sprzęgaczy. Zapewnij właściwe zarządzanie promieniem gięcia podczas prowadzenia włókien i zabezpiecz pokrywę zamkiem bębenkowym, aby uniemożliwić manipulacje.
