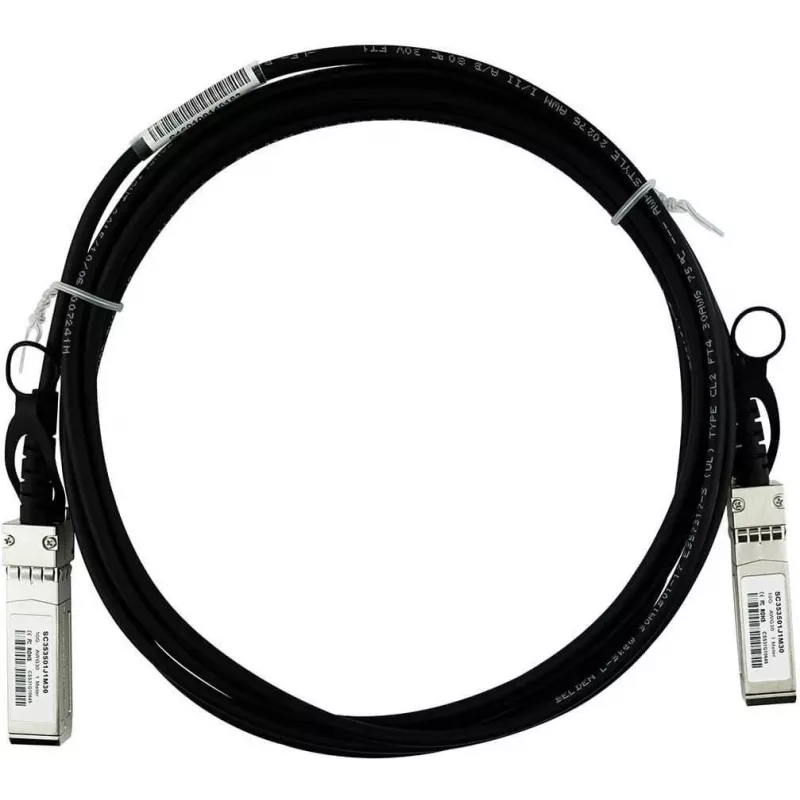

Direct Attach kabel (DAC) CBO MCP2100-X005B 10Gbps, pasywne SFP+, 24 m

Direct Attach kabel (DAC) CBO MCP2100-X005B 10Gbps, pasywne SFP+, 24 m to stały zmontowany przewód miedziany twinax do połączeń Ethernet 10 Gigabit na krótkie odległości. Ten pasywny kabel SFP+ zapewnia bezpośredni interfejs elektryczny dla urządzeń wyposażonych w porty SFP+ i jest przeznaczony do niezawodnych połączeń między szafami, przełącznikami oraz łączami uplink serwerów, gdzie wymagany jest zasięg 24 metrów. Konstrukcja kładzie nacisk na deterministyczne opóźnienie, niskie zużycie energii i kompaktową formę, która pasuje do standardowych portów SFP+ bez dodatkowych nadajników-odbiorników.

Zalety

Ten pasywny kabel DAC SFP+ oferuje opłacalną alternatywę dla transceiverów optycznych i okablowania światłowodowego na krótkie odległości, eliminując potrzebę stosowania oddzielnych modułów. Stała długość 24 m ułatwia zarządzanie zapasami i okablowaniem w topologiach centrów danych. Miedziana konstrukcja twinax zapewnia niskie opóźnienia i stabilną integralność sygnału dla przepustowości 10 Gb/s, unikając jednocześnie poboru mocy związanego z modułami aktywnymi. Zintegrowane obudowy złączy SFP+ zapewniają kompatybilność ze standardowymi gniazdami SFP+ i wspierają wdrożenie typu plug-and-play, gdy urządzenia nadrzędne obsługują pasywne kable DAC.

Zastosowanie

• Połączenia między szafami w środowiskach centrów danych
• Połączenia między przełącznikami w tym samym pomieszczeniu lub rzędzie
• Łącza uplink serwerów do przełączników top-of-rack i end-of-row
• Instalacje 10GbE o dużej gęstości wymagające okablowania miedzianego o stałej długości

Kluczowe specyfikacje

• Interfejs: SFP+ do SFP+ (pasywny)
• Szybkość transmisji danych: 10 Gb/s
• Typ kabla: miedziany twinax
• Długość: 24 metry
• Forma: kabel do bezpośredniego podłączenia ze zintegrowanymi obudowami złączy SFP+
• Zasilanie: działanie pasywne (nie wymaga zewnętrznego zasilania)
• Typowe zastosowanie: połączenia krótkiego zasięgu, między szafami i serwerami

Sposób użycia

Włóż każde złącze SFP+ do gniazda SFP+ dwóch urządzeń, które chcesz połączyć, upewniając się, że zatrzask jest pewnie zamocowany. Sprawdź, czy urządzenia nadrzędne obsługują pasywne kable DAC i czy porty łącza są skonfigurowane do pracy 10 Gb/s. Kabel działa w trybie plug-and-play w obsługiwanych systemach; po zamontowaniu potwierdź stan łącza za pomocą diod LED urządzenia lub interfejsów zarządzania. Unikaj ostrych zagięć i zachowaj zalecany promień gięcia dla miedzianego kabla twinax, aby zachować wydajność sygnału.

Zalecenia

Kabel należy instalować w środowiskach wolnych od nadmiernych naprężeń mechanicznych i ciasnych promieni gięcia oraz unikać długotrwałego narażenia na temperatury wykraczające poza specyfikacje urządzeń. Stosować w czystych, kontrolowanych pod względem zapylenia obszarach centrum danych i oznaczyć oba końce w celu ułatwienia konserwacji i rozwiązywania problemów. Podczas wdrażania w systemach zarządzanych lub z ograniczeniami dostawcy, należy potwierdzić kompatybilność z listą obsługiwanych kabli DAC dostawcy przełącznika lub serwera.
