DMT 3m Ecoflex 10 Kabel koncentryczny ze złączami N-Male do N-Female, 50 Ohm

Kabel DMT MC711030 to precyzyjnie wykonany kabel krosowy RF, który łączy platformę Ecoflex 10 o niskich stratach z praktyczną konfiguracją N-Męski do N-Żeński. Ten trzymetrowy zestaw jest przeznaczony do wymagających transmisji RF, zapewniając stabilną pracę do 8 GHz z prawdziwą impedancją 50 omów.

Najważniejsze cechy

• Kabel Ecoflex 10 o niskich stratach z litym miedzianym przewodem wewnętrznym
• Podwójne ekranowanie (miedziany oplot + miedziana folia) dla doskonałej odporności na zakłócenia

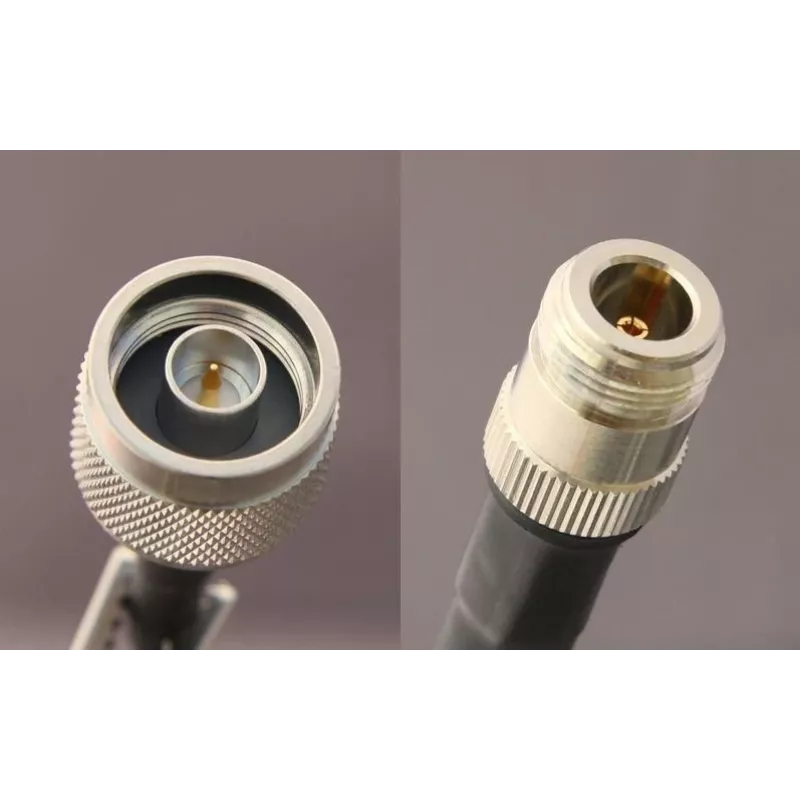

• Niklowane mosiężne złącza N ze złoconym bolcem środkowym
• Szeroki zakres temperatur pracy od -40°C do +85°C
• Odporna na promieniowanie UV powłoka PE odpowiednia do użytku wewnątrz i na zewnątrz
• Współczynnik VSWR poniżej 1,2:1 dla niezawodnej transmisji sygnału

W codziennym użytkowaniu

Ten kabel jest idealny do podłączania anten, transceiverów i sprzętu pomiarowego, gdzie wymagany jest solidny interfejs typu N. Orientacja męska-żeńska ułatwia przedłużanie istniejących linii RF lub bezpośrednie podłączanie do urządzeń z gniazdami N-Żeńskimi. Jego elastyczna, a zarazem trwała konstrukcja umożliwia prowadzenie wokół narożników z minimalnym promieniem gięcia 40 mm dla pojedynczych gięć i 100 mm dla wielokrotnego zginania.

Pełna specyfikacja

• Typ kabla: Ecoflex 10
• Długość kabla: 3 metry
• Złącze 1: N-Męski
• Złącze 2: N-Żeński
• Impedancja: 50 omów
• Zakres częstotliwości: DC do 8 GHz
• Tłumienie @ 1 GHz (na 100 m): 13,3 dB
• Tłumienie @ 2,4 GHz (na 100 m): 21,5 dB
• Średnica zewnętrzna: 10,2 mm
• Przewód wewnętrzny: lita miedź
• Ekranowanie: podwójne (miedziany oplot + miedziana folia)
• Dielektryk: spieniony PE
• Powłoka: odporny na UV PE
• Temperatura pracy: -40°C do +85°C
• VSWR: < 1,2:1
• Moc @ 1 GHz: 1,5 kW
• Min. promień gięcia (pojedynczy): 40 mm
• Min. promień gięcia (wielokrotny): 100 mm
• Korpus złącza: niklowany mosiądz
• Powłoka bolca środkowego: złoto

Uwagi końcowe

Ten wysokiej klasy kabel jest idealny do profesjonalnych instalacji RF, oferując niskie straty i wysoką skuteczność ekranowania. Niezawodna wydajność i trwałe materiały czynią go godnym zaufania wyborem do krytycznych połączeń.
