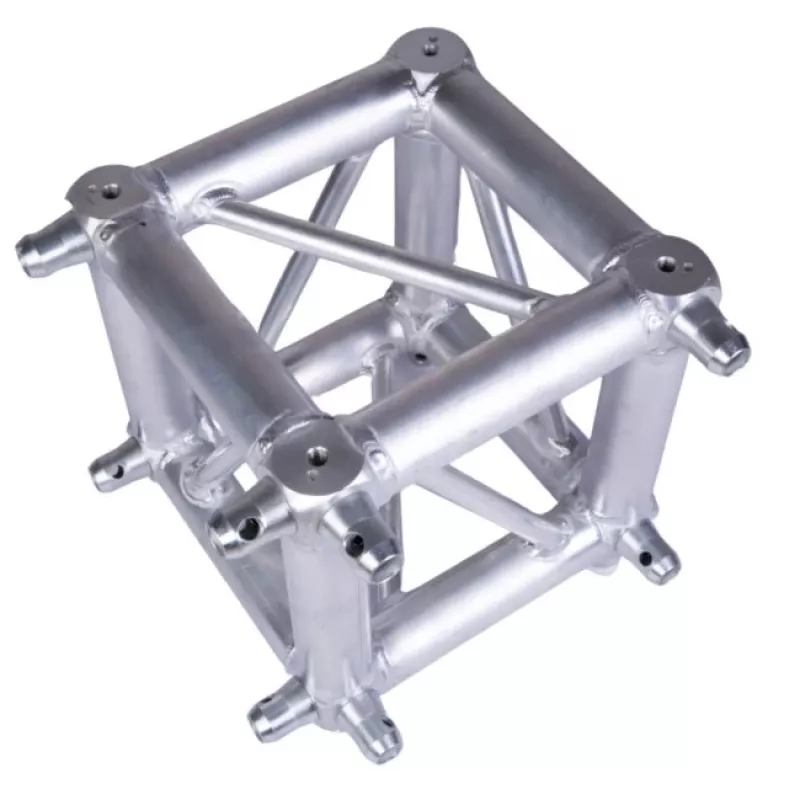

DNA TQ4 narożnik sześcienny do kratownicy trawersu

Tworzenie złożonych konstrukcji kratownicowych często napotyka przeszkodę, gdy potrzebujesz rozgałęzienia w wielu kierunkach. Standardowe narożniki ograniczają projekt do jednej płaszczyzny, wymuszając kompromisy lub niestandardowe rozwiązania. DNA TQ4 Cube Corner rozwiązuje ten problem, oferując sześć powierzchni łączeniowych w jednej solidnej aluminiowej jednostce, umożliwiając prawdziwie trójwymiarowe konfiguracje kratownic dla scen, wystaw i instalacji architektonicznych.

Dla kogo jest przeznaczony

Ten narożnik jest stworzony dla firm produkujących wydarzenia, budowniczych stoisk wystawowych, montażystów scenicznych i projektantów ekspozycji detalicznych, którzy wymagają niezawodnych, modułowych systemów kratownicowych. Jeśli pracujesz z segmentami kratownicy serii DNA TQ4 i potrzebujesz tworzyć wielokierunkowe konstrukcje — takie jak sześciany, wieże czy złożone siatki dachowe — ten element jest niezbędny. Nadaje się zarówno do zastosowań wewnętrznych, jak i zewnętrznych, od scen koncertowych po pawilony targowe.

Główne cechy

• Konstrukcja sześcienna 6-kierunkowa umożliwia połączenia na wszystkich ścianach dla pełnej wszechstronności 3D.
• Wykonany z wysokowytrzymałego stopu aluminium EN AW-6082 T6 dla doskonałej nośności i odporności na korozję.
• Główne rury o średnicy 50 mm i grubości ścianki 2 mm zapewniają integralność strukturalną.
• System połączeń stożkowych (spigot) z kołkami i zawleczkami R umożliwia szybki montaż bez narzędzi.
• Pełna kompatybilność z segmentami kratownicy serii DNA TQ4, zachowując spójny profil 290 x 290 mm.
• Naturalne wykończenie aluminium zapewnia profesjonalny, czysty wygląd odpowiedni do widocznych instalacji.

Specyfikacje

• Seria systemu kratownicowego: DNA TQ4
• Profil kratownicy: Kratownica kwadratowa
• Konfiguracja narożnika: Narożnik sześcienny 6-kierunkowy
• Wymiary zewnętrzne (profil kwadratowy): 290 x 290 mm
• Średnica rury głównej: 50 mm
• Grubość ścianki rury głównej: 2 mm
• Średnica rury stężającej: 20 mm
• Materiał: Stop aluminium EN AW-6082 T6
• System połączeń: Złącze stożkowe (spigot) z kołkami i zawleczkami R
• Liczba powierzchni łączeniowych: 6
• Wykończenie: Naturalne aluminium (srebrne)
• Zastosowanie: Konstrukcje sceniczne, stoiska wystawowe, konstrukcje eventowe, ekspozycje detaliczne
• Nośność: Zaprojektowany do zastosowań średnich i ciężkich
• Odporność na korozję: Wysoka
• Metoda montażu: Bez narzędzi, z dołączonymi kołkami i zawleczkami (sprzedawane osobno)
• Typ produktu: Element narożny kratownicy
• Kompatybilność: Pełna kompatybilność z segmentami kratownicy serii DNA TQ4
• Odporność środowiskowa: Odpowiedni do użytku wewnątrz i na zewnątrz

Wskazówki

Aby zapewnić maksymalną stabilność, zawsze zabezpieczaj każde połączenie za pomocą dostarczonych kołków i zawleczek R. Projektując konstrukcje wielopoziomowe, rozłóż obciążenia równomiernie na wszystkich sześciu ścianach, aby zapobiec nadmiernemu naprężeniu w pojedynczym złączu. Regularna kontrola złączy i powierzchni aluminiowych przedłuży żywotność systemu kratownicowego.
