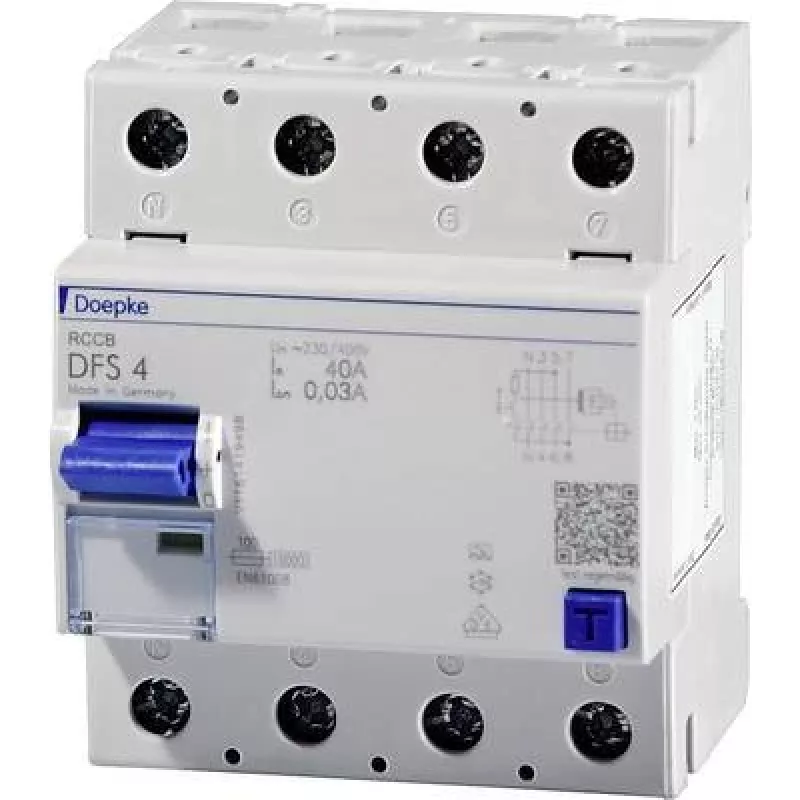

Doepke DFS 4 063-4/0,30-A Wyłącznik różnicowoprądowy typu A 63A 300mA 4-biegunowy 09146901

Instalacje elektryczne wymagają niezawodnego zabezpieczenia przed niebezpiecznymi prądami różnicowymi, które mogą powodować porażenie prądem lub pożar. Doepke DFS 4 063-4/0,30-A to 4-biegunowy wyłącznik różnicowoprądowy (RCCB) typu A, zaprojektowany do wykrywania i przerywania przemiennych oraz pulsujących stałych prądów różnicowych do 300 mA. Przy prądzie znamionowym 63 A i napięciu znamionowym 230/400 V AC nadaje się do układów trójfazowych w środowiskach komercyjnych i przemysłowych, gdzie kluczowe są solidna ochrona i minimalny czas przestoju.

Dla kogo jest przeznaczony

To urządzenie jest przeznaczone dla elektryków, konstruktorów rozdzielnic i menedżerów obiektów, którzy potrzebują niezawodnego RCCB do tablic rozdzielczych, podrozdzielni i obwodów maszyn. Jest szczególnie cenny w instalacjach z obciążeniami elektronicznymi, które mogą wytwarzać pulsujące prądy różnicowe DC, takich jak przemienniki częstotliwości, systemy UPS lub oprawy oświetleniowe LED. Prąd znamionowy 63 A obsługuje obwody o dużym obciążeniu, a czułość 300 mA zapewnia ochronę przeciwpożarową i bezpieczeństwo sprzętu bez niepotrzebnych wyzwalaczy.

Główne cechy

• RCCB typu A: wykrywa prądy różnicowe AC i pulsujące DC, odpowiedni do nowoczesnych obciążeń elektronicznych.
• Konstrukcja 4-biegunowa do sieci trójfazowych z przewodem neutralnym, zapewniająca pełne odizolowanie w przypadku awarii.
• Znamionowy prąd różnicowy 300 mA, idealny do zapobiegania pożarom i ochrony dużych instalacji.
• Prąd znamionowy 63 A, obsługujący znaczne obciążenia ciągłe.
• Odporność na zwarcia 10 kA przy odpowiednim bezpieczniku rezerwowym, zapewniająca bezpieczeństwo w warunkach awaryjnych.
• Kompaktowa szerokość 4 modułów (72 mm) do oszczędzającego miejsce montażu na szynie DIN.
• Ochrona IP20 na zaciskach, IP40 po zainstalowaniu, odpowiednia do tablic rozdzielczych.
• Szeroki zakres temperatur pracy od -25 °C do +40 °C dla wymagających środowisk.

Specyfikacje

• Typ produktu: Wyłącznik różnicowoprądowy (RCCB)
• Typ RCD: Typ A
• Prąd znamionowy (In): 63 A
• Znamionowy prąd różnicowy (IΔn): 300 mA
• Liczba biegunów: 4
• Napięcie znamionowe (Un): 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Odporność na zwarcia (Inc): 10 kA
• Znamionowa zdolność łączeniowa (IΔm): 500 A
• Typ montażu: szyna DIN (EN 60715)
• Szerokość modułu: 4 moduły (72 mm)
• Stopień ochrony: IP20 (zaciski), IP40 (po zainstalowaniu)
• Temperatura pracy: -25 °C do +40 °C
• Typ zacisków: zaciski śrubowe
• Przekrój przewodów: 1,5 - 50 mm² (drut/ linka)
• Trwałość mechaniczna: 10 000 cykli łączeniowych
• Trwałość elektryczna: 2 500 cykli łączeniowych
• Charakterystyka wyzwalania: natychmiastowa
• Normy: EN 61008
• Odporność na prądy udarowe: 3 kA

Wskazówki

Zawsze sprawdź, czy zabezpieczenie nadprądowe po stronie zasilania jest skoordynowane z odpornością zwarciową RCCB. W instalacjach o wysokich prądach rozruchowych należy wziąć pod uwagę odporność na prądy udarowe 3 kA, aby uniknąć niepożądanego wyzwalania. Montuj urządzenie w suchej, zamkniętej tablicy rozdzielczej, aby utrzymać poziom ochrony IP40. Regularnie testuj RCCB za pomocą wbudowanego przycisku testowego, aby zapewnić prawidłowe działanie.
