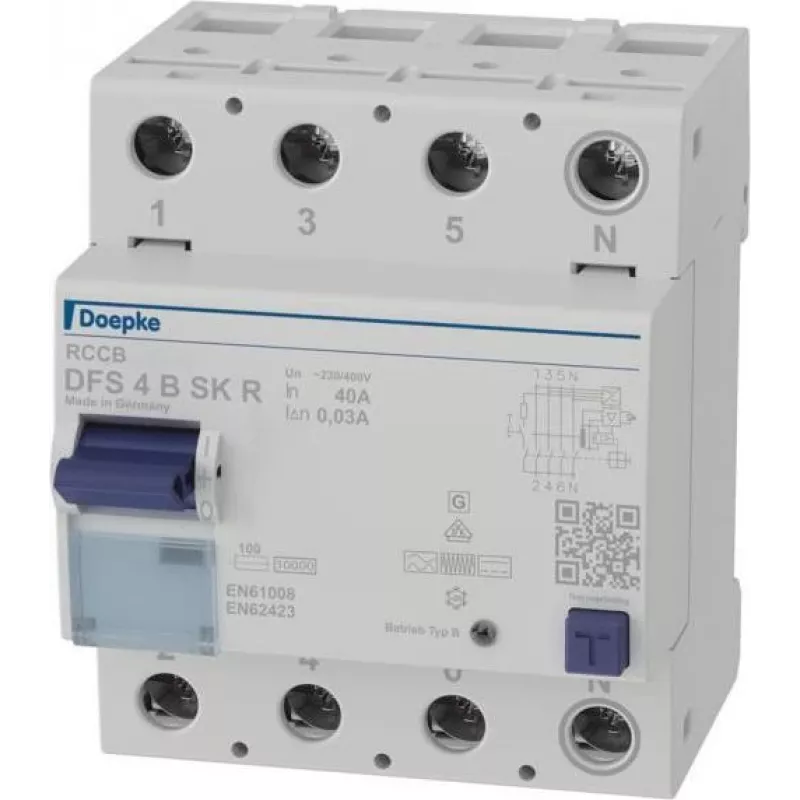

DOEPKE DFS4 040-4/0,03-B SK Typ B RCCB 4-biegunowy 40A 30mA 230/400V AC 9134988

Dzięki znamionowemu prądowi różnicowemu zaledwie 30 mA i czułości typu B na wszystkie prądy, ten 4-biegunowy wyłącznik różnicowoprądowy zapewnia zaawansowaną ochronę obwodów z prądami uszkodzeniowymi DC, co czyni go niezbędnym w nowoczesnych instalacjach z ładowarkami EV, systemami PV lub falownikami częstotliwości.

Przegląd

DOEPKE DFS4 040-4/0,03-B SK to 4-biegunowy wyłącznik różnicowoprądowy (RCCB) o znamionowym prądzie 40 A i znamionowym prądzie różnicowym 30 mA. Jest przeznaczony do wykrywania przemiennych i pulsujących prądów różnicowych DC, a także gładkich prądów różnicowych DC do 2 kHz, dzięki klasyfikacji typu B. Urządzenie działa przy napięciu znamionowym 230/400 V AC i 50/60 Hz, co jest odpowiednie dla szerokiego zakresu zastosowań.

Co wyróżnia

• Czułość typu B wykrywa wszystkie rodzaje prądów różnicowych, w tym gładki DC, zapewniając kompleksową ochronę.
• Kompaktowa szerokość 4 modułów (72 mm) oszczędza miejsce na szynie DIN.
• Wysoka wytrzymałość zwarciowa 10 kA z odpowiednim bezpiecznikiem rezerwowym.
• Odporność na prądy udarowe do 3 kA zapobiega niepożądanym wyzwoleniom.
• Położenie przewodu neutralnego po prawej stronie dla standardowego okablowania.

Szczegóły techniczne

• Liczba biegunów: 4
• Prąd znamionowy (In): 40 A
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Napięcie znamionowe (Un): 230/400 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Znamionowe napięcie udarowe (Uimp): 4 kV
• Znamionowa zdolność łączeniowa: 500 A
• Prąd zwarciowy wytrzymywany (Inc): 10 kA (z bezpiecznikiem rezerwowym)
• Odporność na prądy udarowe: 3 kA
• Typ montażu: szyna DIN (EN 60715)
• Szerokość modułu: 4 moduły (72 mm)
• Typ zacisków: zaciski śrubowe
• Przekrój przewodów: 1,5 - 50 mm² (sztywne), 1,5 - 35 mm² (elastyczne)
• Temperatura pracy: -25 °C do +40 °C
• Stopień ochrony: IP20 (zaciski), IP40 (zainstalowany)
• Normy: VDE 0664-10, EN 61008-1, VDE 0664-40, EN 61008-2-1, IEC 61008-1, IEC 61008-2-1

Nasza opinia

DOEPKE DFS4 040-4/0,03-B SK to solidny i niezawodny wyłącznik różnicowoprądowy typu B, spełniający najwyższe standardy bezpieczeństwa. Jego zdolność do wykrywania gładkich prądów różnicowych DC czyni go niezbędnym do ochrony nowoczesnych instalacji elektrycznych z obciążeniami elektronicznymi. Kompaktowa konstrukcja i wysokie parametry wytrzymałościowe zapewniają długotrwałą wydajność w wymagających środowiskach.
