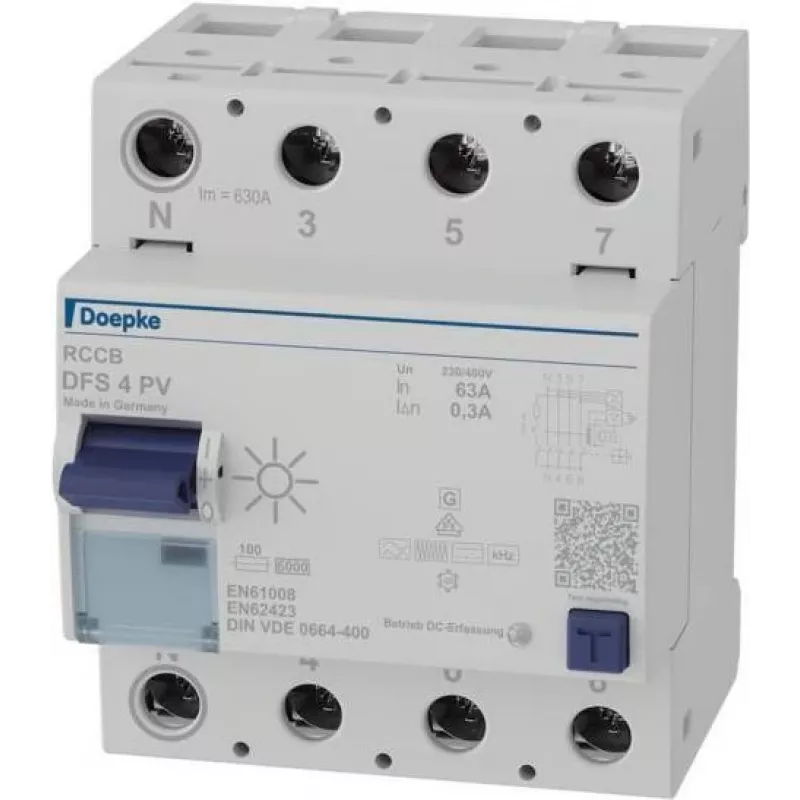

Doepke DFS4 063-4/0.30-PVFI Wyłącznik różnicowoprądowy 4-biegunowy 63 A 300 mA Typ F 09146804

Wyłącznik różnicowoprądowy 4-biegunowy o znamionowym prądzie 63 A i znamionowym prądzie różnicowym 300 mA, specjalnie zaprojektowany do instalacji fotowoltaicznych i obwodów z przemiennikami częstotliwości. Wyłącznik różnicowoprądowy typu F (PVFI) wykrywa sinusoidalne prądy przemienne, tętniące prądy stałe oraz prądy różnicowe o mieszanej częstotliwości do 1 kHz, zapewniając niezawodną ochronę w nowoczesnych instalacjach elektrycznych.

Zalety

Charakterystyka wyzwalania typu F zapewnia kompleksową ochronę falowników PV i odbiorników elektronicznych. Wysoka odporność na prądy udarowe 3 kA zapobiega niepożądanym wyzwoleniom. Kompaktowa szerokość 4 modułów oszczędza miejsce na szynie DIN. Szeroki zakres przekroju przewodów od 1,5 do 50 mm² (drut) ułatwia instalację.

Zastosowanie

• Instalacje fotowoltaiczne (PV) z falownikami beztransformatorowymi
• Obwody z przemiennikami częstotliwości
• Przemysłowe tablice sterownicze z elektronicznymi urządzeniami roboczymi
• Trójfazowe rozdzielnice wymagające ochrony różnicowoprądowej

Kluczowe parametry

• Prąd znamionowy: 63 A
• Znamionowy prąd różnicowy: 300 mA
• Liczba biegunów: 4
• Napięcie znamionowe: 230/400 V AC
• Częstotliwość znamionowa: 50 Hz
• Znamionowy prąd zwarciowy: 10 kA
• Odporność na prąd udarowy: 3 kA
• Montaż: szyna DIN 35 mm
• Szerokość modułu: 4 TE
• Przekrój przewodów: 1,5 - 50 mm² drut, 1,5 - 35 mm² linka
• Stopień ochrony: IP20 zaciski, IP40 obudowa
• Temperatura pracy: -25 do +40 °C

Zalecenia

Dla optymalnej ochrony należy zastosować odpowiedni bezpiecznik rezerwowy, aby osiągnąć znamionowy prąd zwarciowy 10 kA. Zapewnić odpowiednią wentylację w obudowach, aby utrzymać zakres temperatury pracy.
